四层宽带增透膜交叉验证
本验证以行业常用的专业薄膜设计软件 Essential Macleod 作为独立参考，对 MgF₂/ZrO₂ 四层宽带增透膜进行两组对标：第一组比较相同结构的 400–700 nm 法向反射谱，第二组从相同的理想光学厚度出发，分别优化四层物理厚度。正向反射谱在全波段重合，优化膜厚的平均相对差为 0.36%，最大相对差为 0.782%。
验证对象与判据
QHQ（Quarter-Half-Quarter）是经典的宽带增透设计。传统 QHQ 结构需要一层中间折射率材料；四层方案使用已有高、低折射率材料构成双层等效结构，减少材料种类，并通过小幅优化获得宽带低反射。
| 项目 | 共同条件 | 验收口径 |
|---|---|---|
| 调优结构的正向计算 | 相同材料色散、层序、厚度、环境介质、波长点和入射条件 | 光谱极值位置、曲线形状和带内反射水平一致 |
| 理想初始结构的正向计算 | 510 nm 参考波长；FWOT 为 0.25、0.5、0.0625、0.0625 | 两套软件的初始反射谱重合 |
| 四变量膜厚优化 | 相同波段、目标量、入射条件和变量范围 | 每层优化厚度相对差低于 1% |
该模型为一维平面多层膜，材料按各向同性线性介质处理，属于传递矩阵法（Transfer Matrix Method）的标准适用范围。
共同材料与边界条件
光从空气侧入射，依次通过 MgF₂、ZrO₂、MgF₂、ZrO₂ 四层膜，最后进入玻璃基底。两套软件导入同一组波长相关 n, k 数据，避免材料数据库版本或插值来源成为额外变量。
| 材料 | 对标数据 |
|---|---|
| MgF₂ | 下载 MgF2.txt |
| ZrO₂ | 下载 ZrO2.txt |
| 玻璃基底 | 下载 Glass.txt |
共同入射条件为 400–700 nm、步长 5 nm、入射角 0°、偏振比 0.5。优化阶段把波长步长收紧到 1 nm，以降低波段平均目标对离散采样的敏感性。
调优结构的正向计算

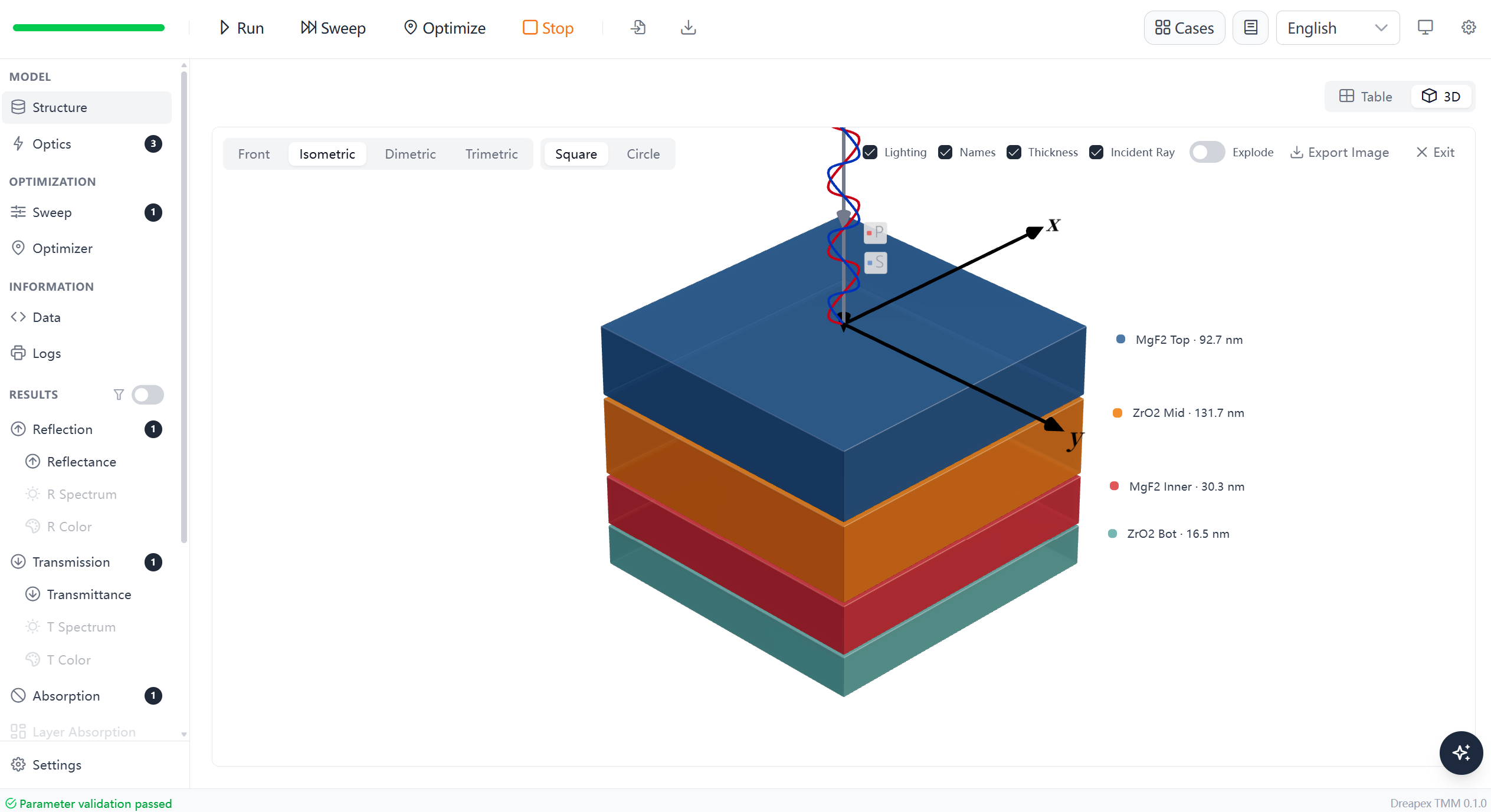

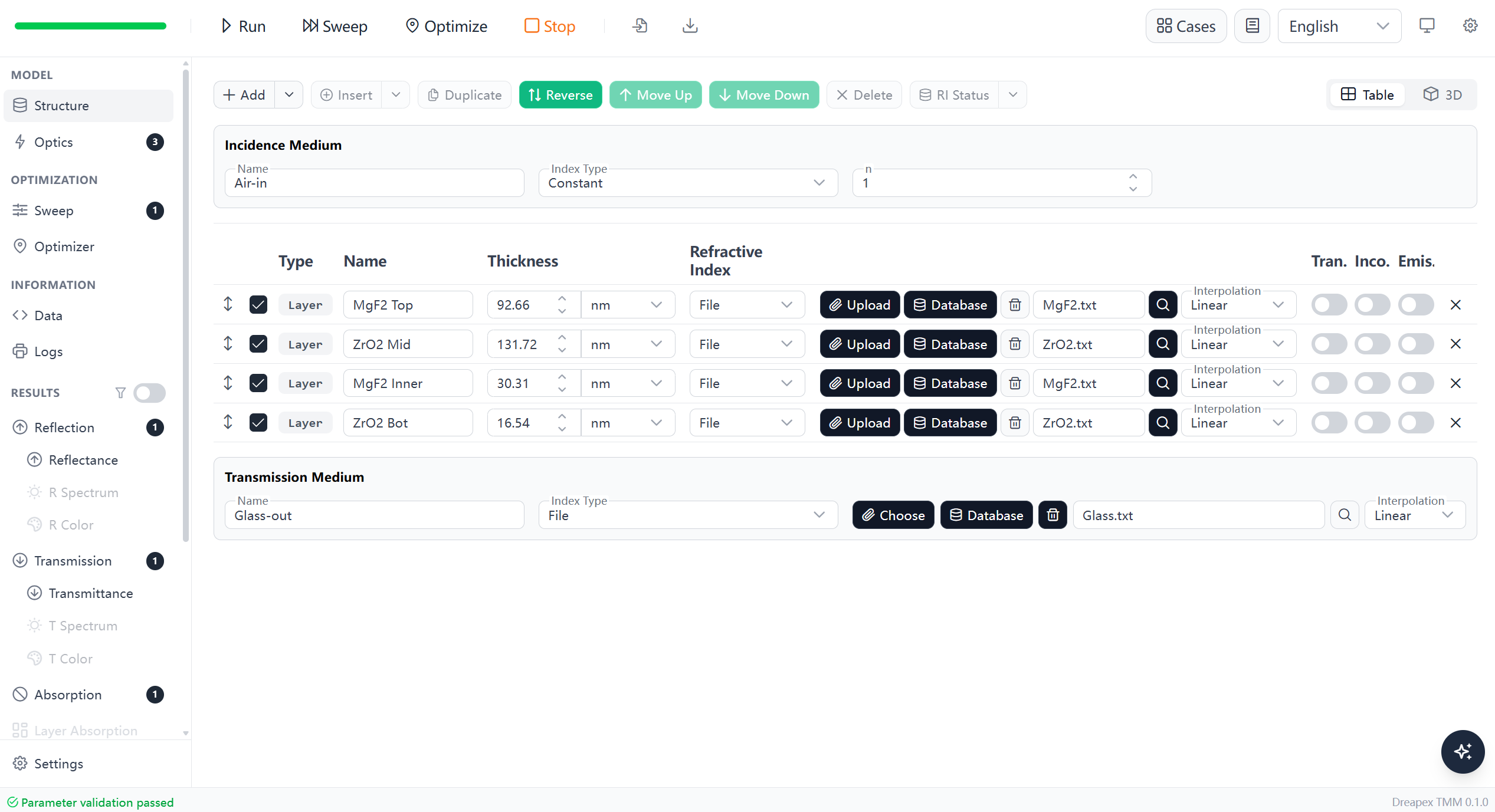

Dreapex TMM 结构
四层膜按 MgF₂/ZrO₂/MgF₂/ZrO₂ 排列。用于第一组正向计算的膜厚已经过预先调优，并非严格的四分之一波或半波厚度。

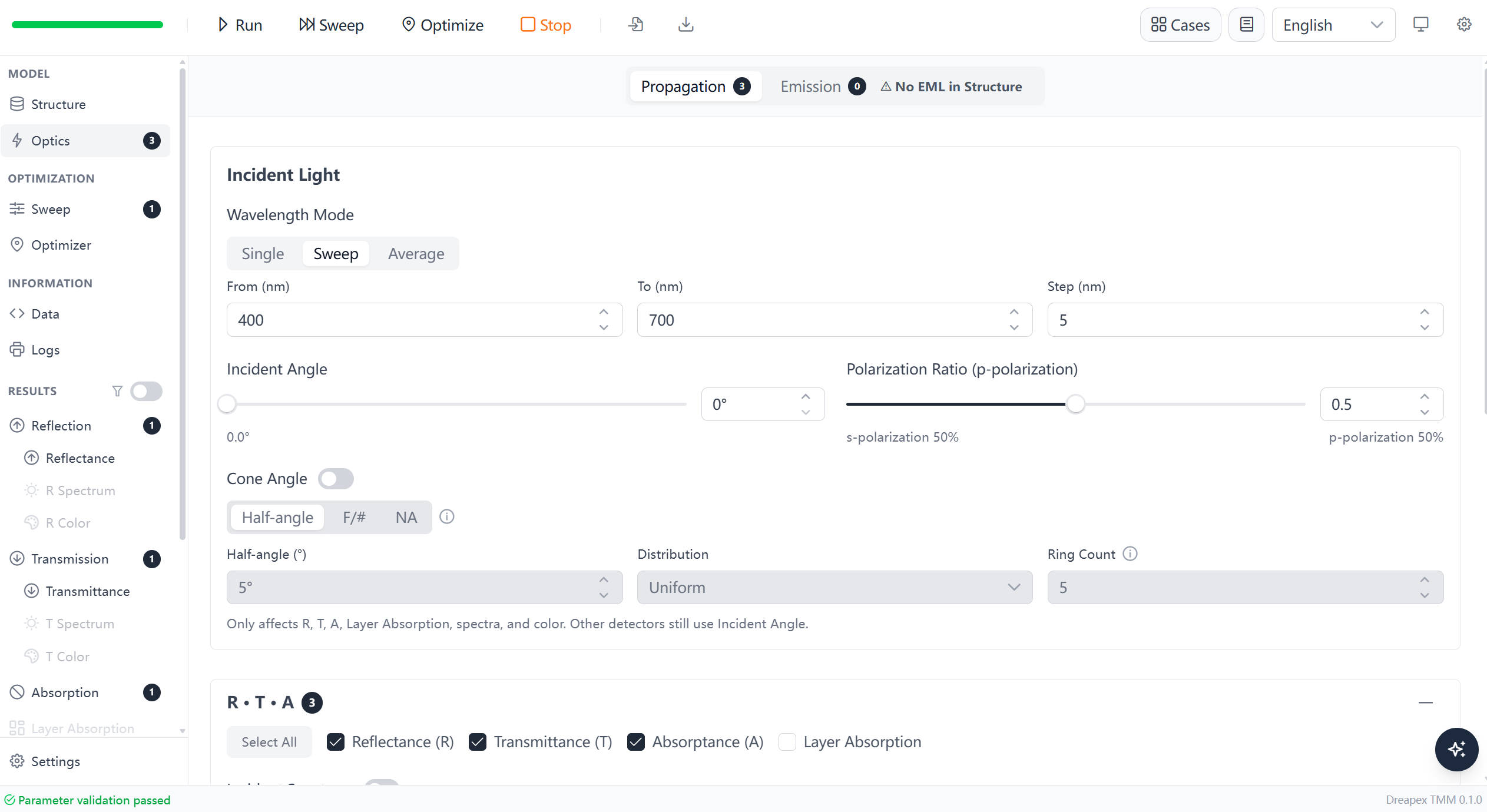

Optics 页面使用 Sweep 波长模式，范围为 400–700 nm，步长 5 nm，法向入射。

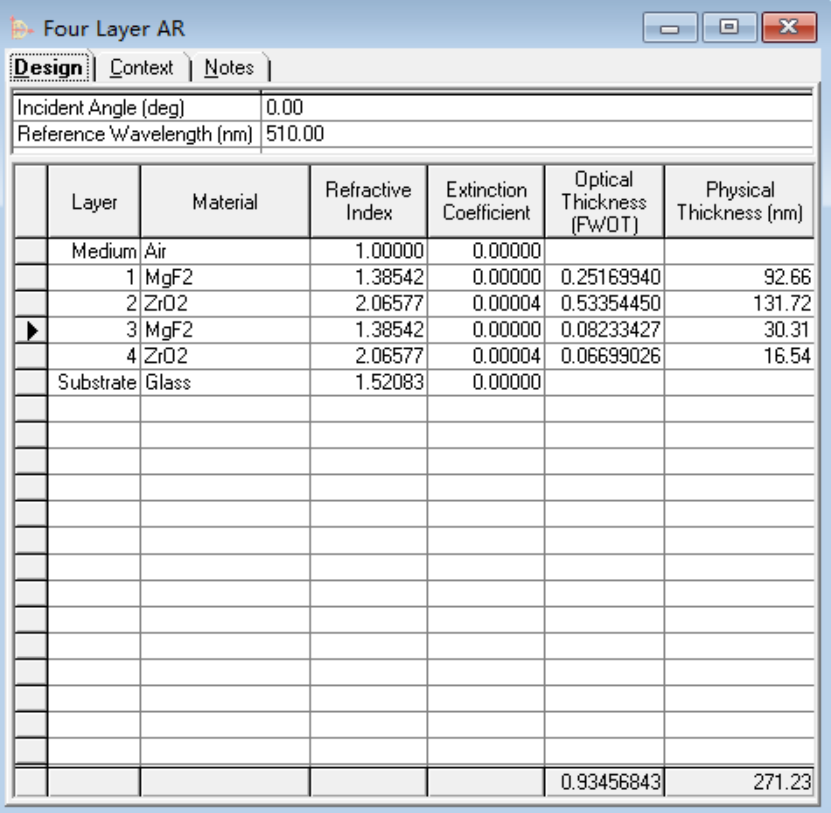

Essential Macleod 结构
独立参考软件中使用相同的材料、层序和物理厚度。界面同时列出参考波长 510 nm 下的分数波光学厚度（FWOT），可以看到各层已经偏离理想的 0.25、0.5、0.0625、0.0625。
原始输出与叠加对比

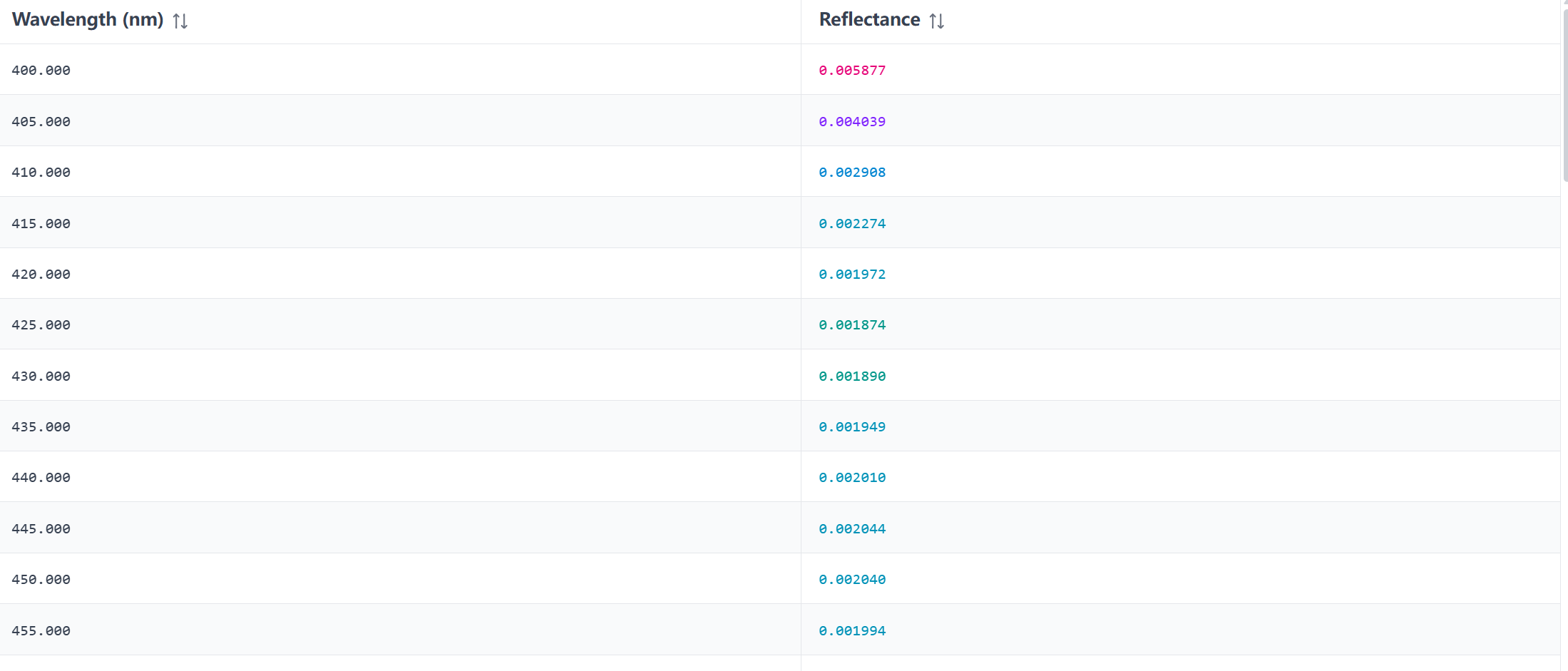

Dreapex TMM 输出 61 个采样点的反射率、透射率和相位数据。

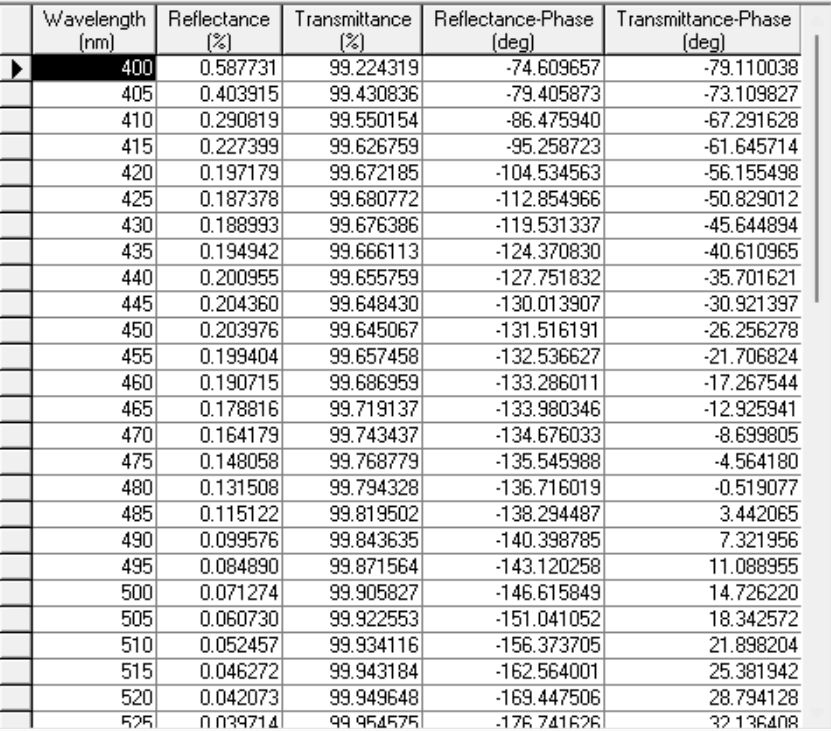

Essential Macleod 对同一结构输出对应的反射率数据。

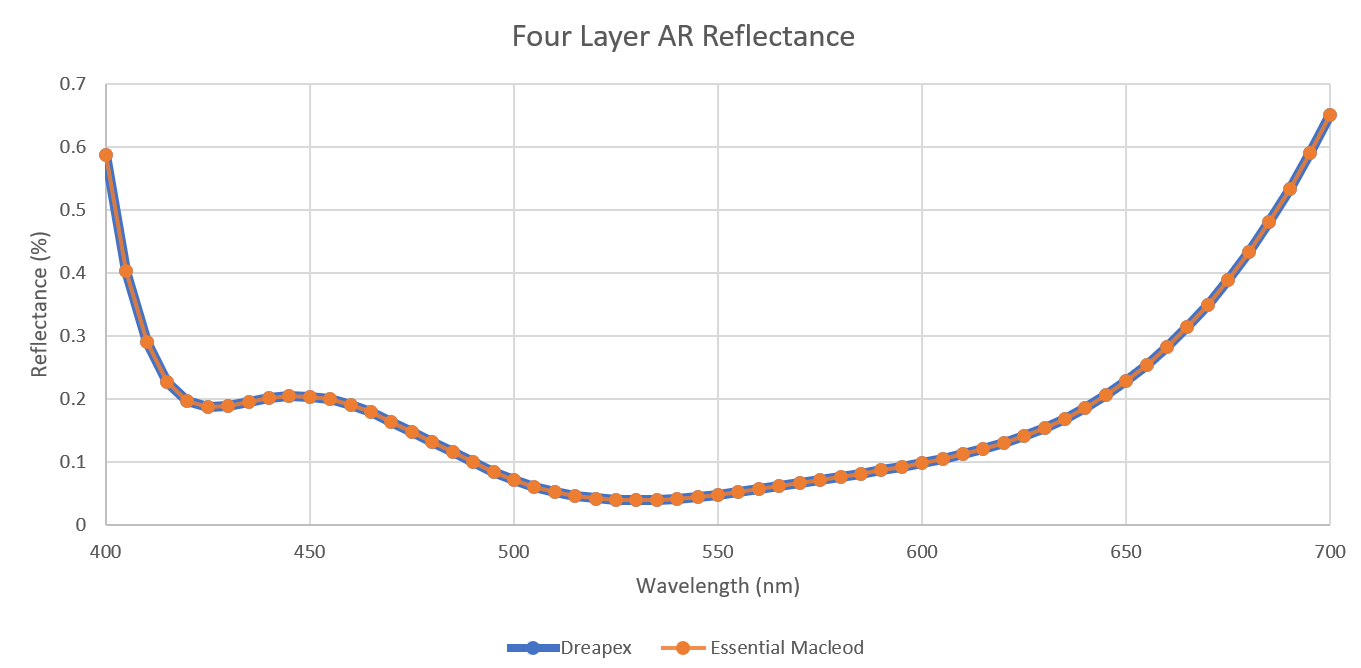

将两组反射率放在同一坐标系后，数据点在 400–700 nm 全波段重合。短波侧快速下降，约 430–460 nm 出现浅起伏，中部维持低反射，长波侧自约 620 nm 起逐渐上升；极值和转折位置未出现可见偏移。
从理想光学厚度重新优化
第二组验证不沿用调优厚度。两套软件都以 510 nm 为参考波长，根据共同材料折射率，把 FWOT 0.25、0.5、0.0625、0.0625 换算为四层初始物理厚度。
| 位置 | 材料 | 初始厚度 | 优化范围 |
|---|---|---|---|
| 顶层 | MgF₂ | 92.03 nm | 90–100 nm |
| 第二层 | ZrO₂ | 123.44 nm | 110–135 nm |
| 第三层 | MgF₂ | 23.93 nm | 20–35 nm |
| 底层 | ZrO₂ | 16.05 nm | 10–20 nm |

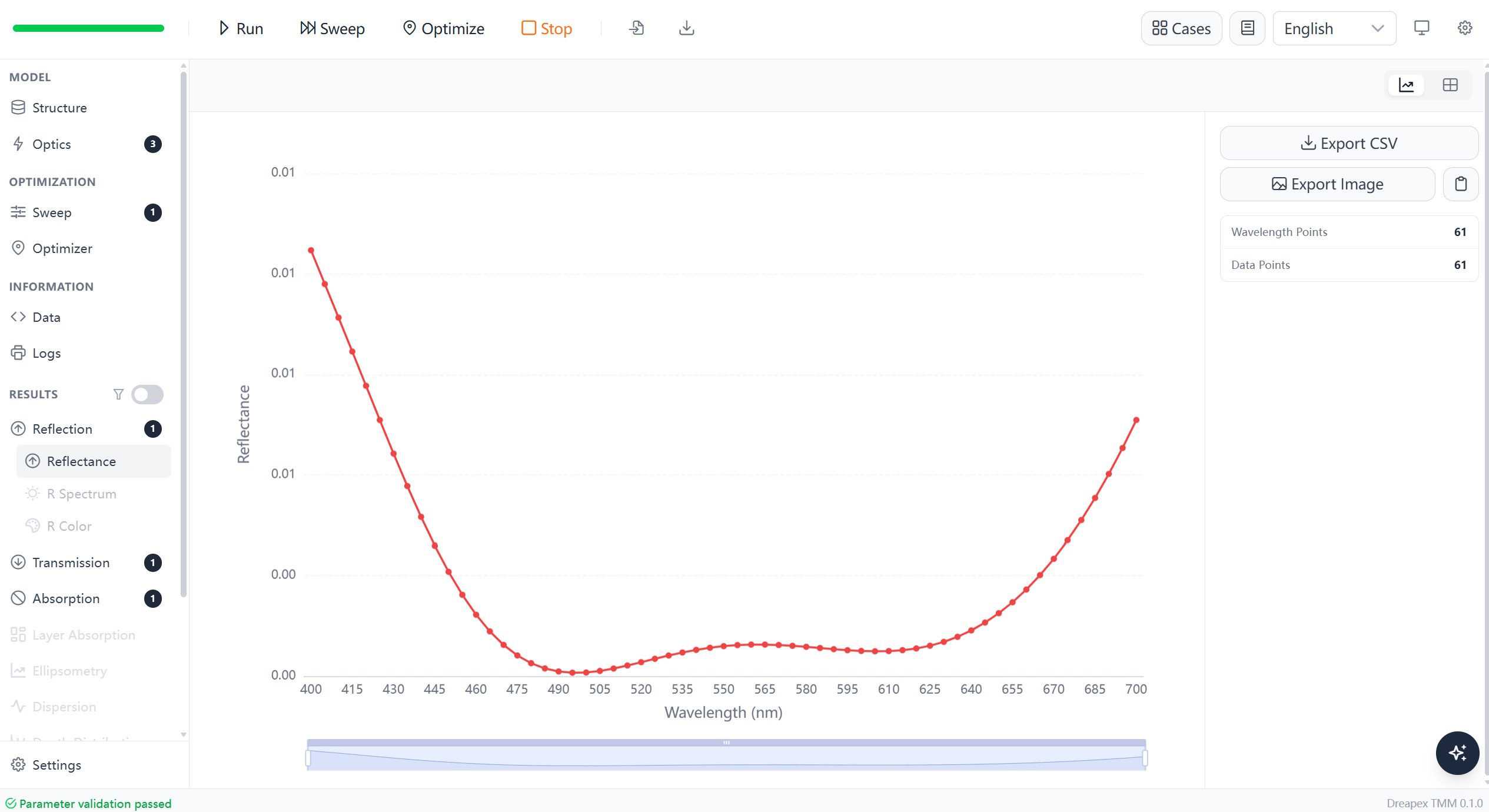

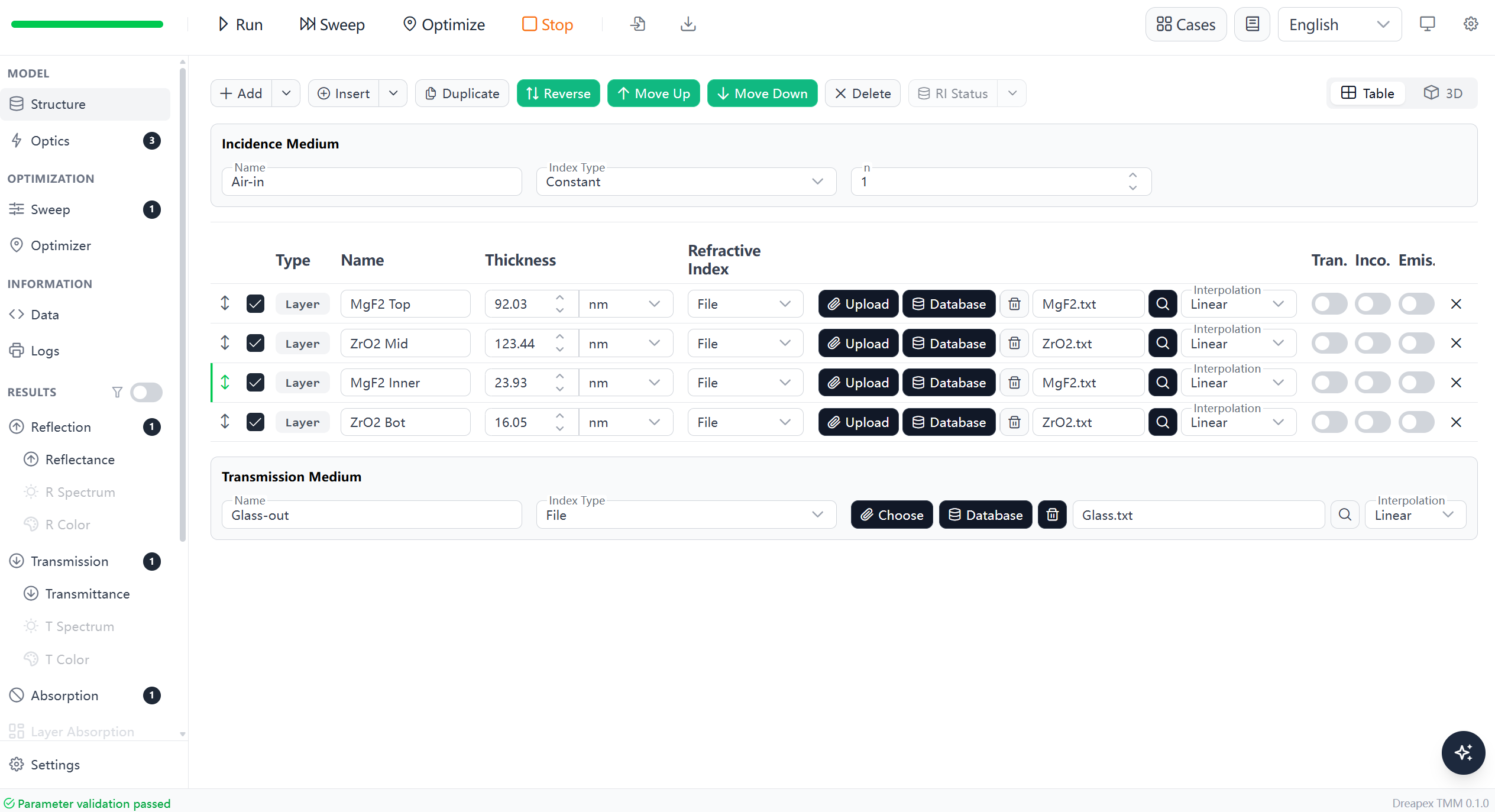

Dreapex TMM 初始结构与反射谱

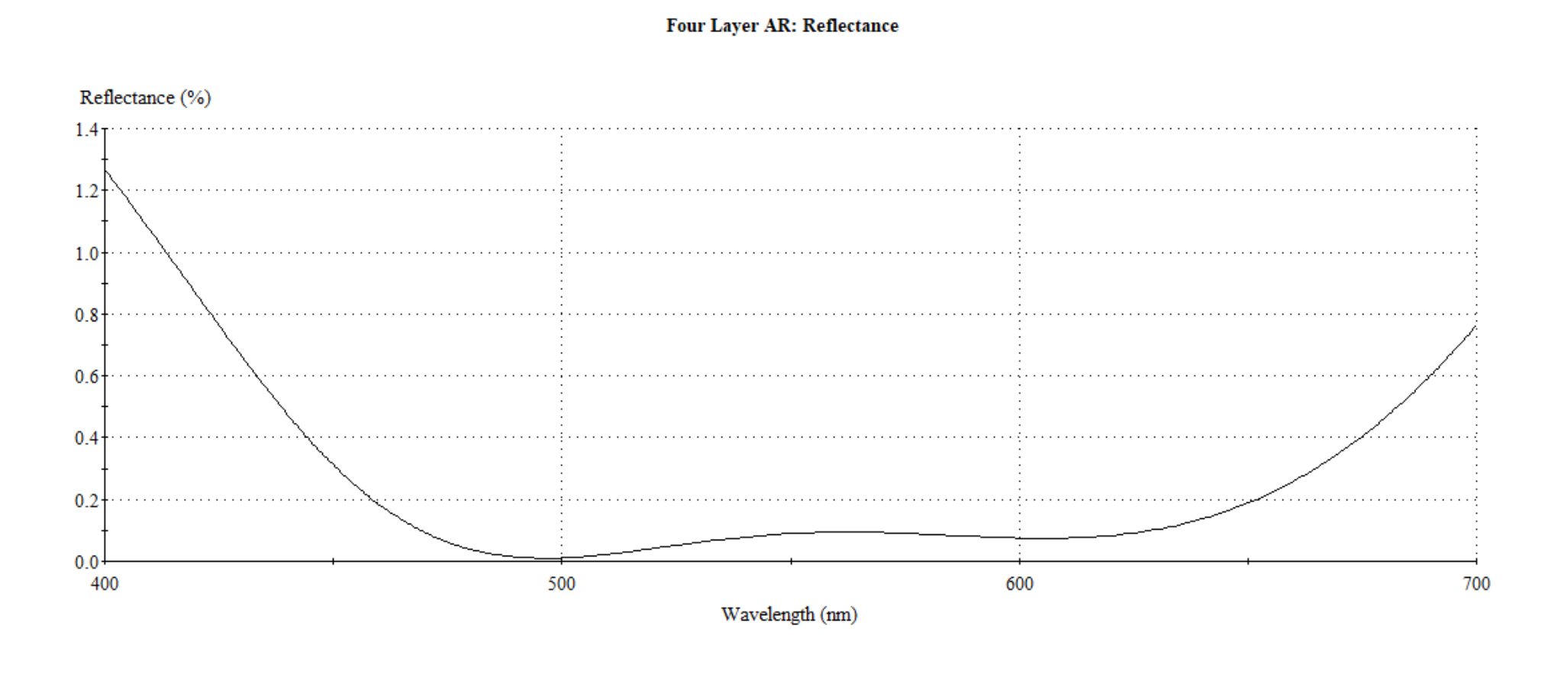

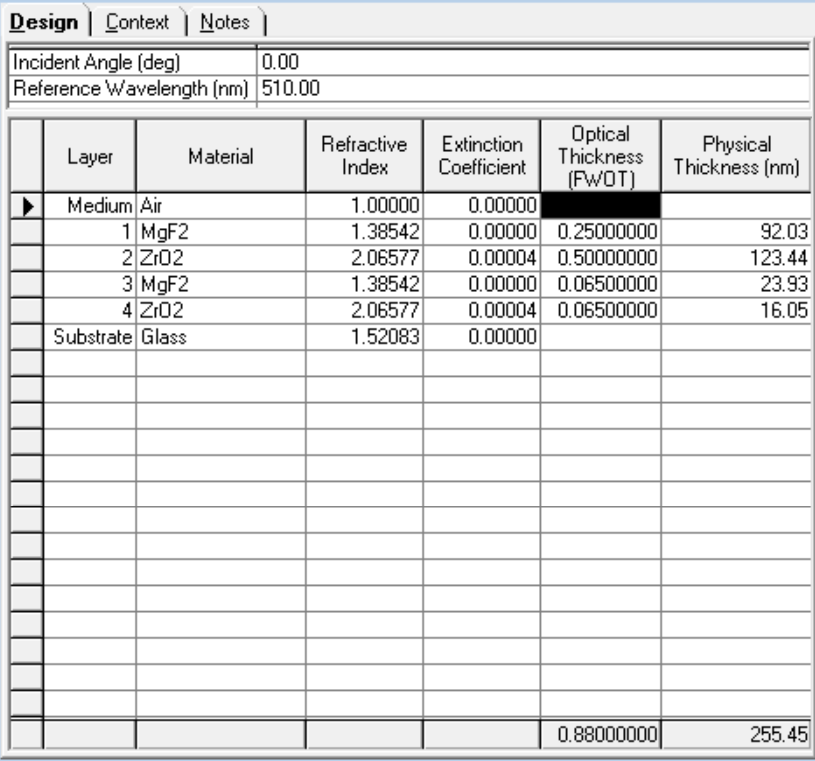

Essential Macleod 初始结构与反射谱

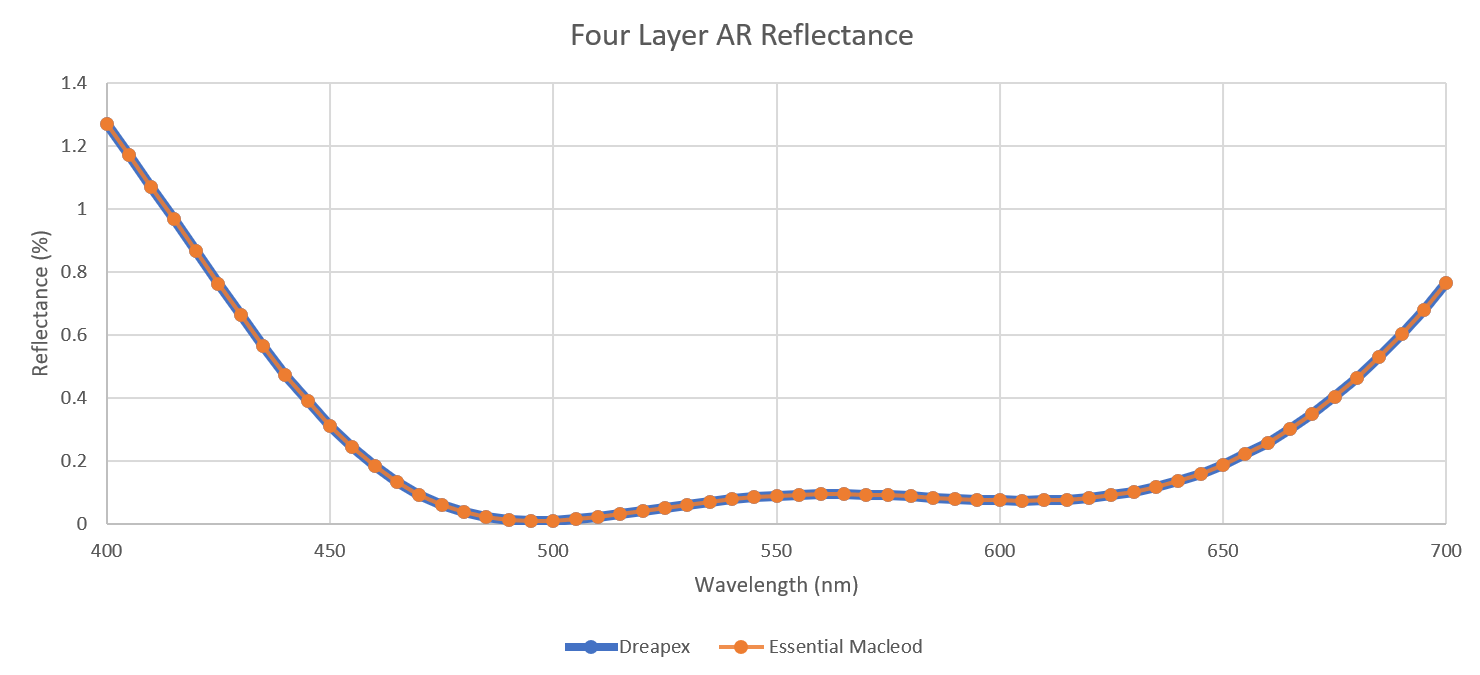

初始结构的两条曲线再次重合，证明后续优化从同一光学状态出发。
Dreapex TMM 优化过程

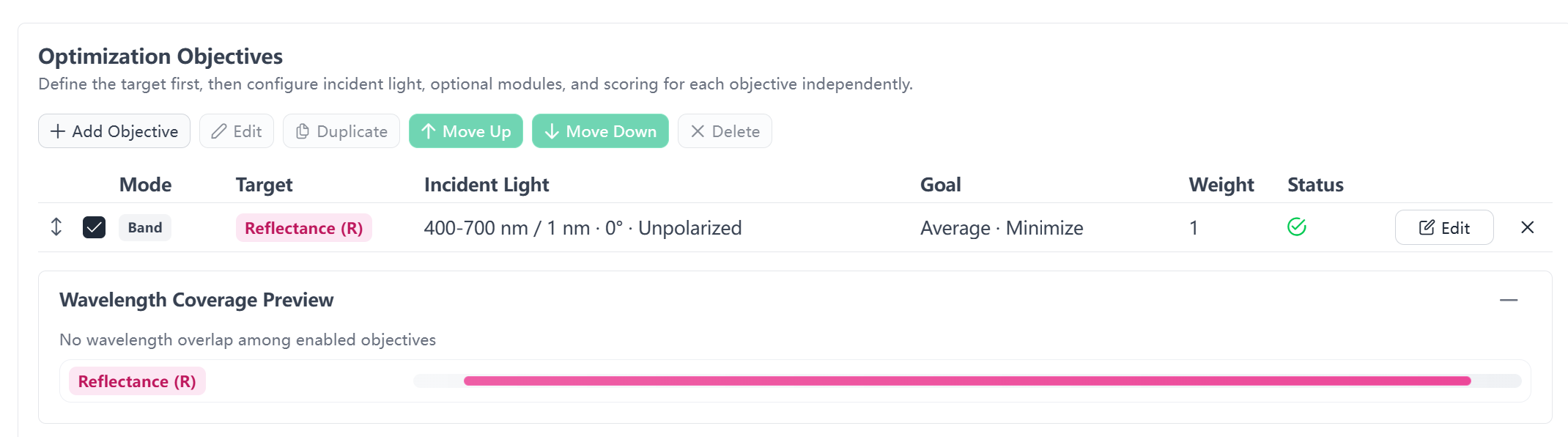

优化目标
优化目标为最小化 400–700 nm 的平均反射率。目标量选择 Reflectance (R)，模式为 Band，方向为 Minimize，入射角 0°，偏振比 0.5，权重 1。

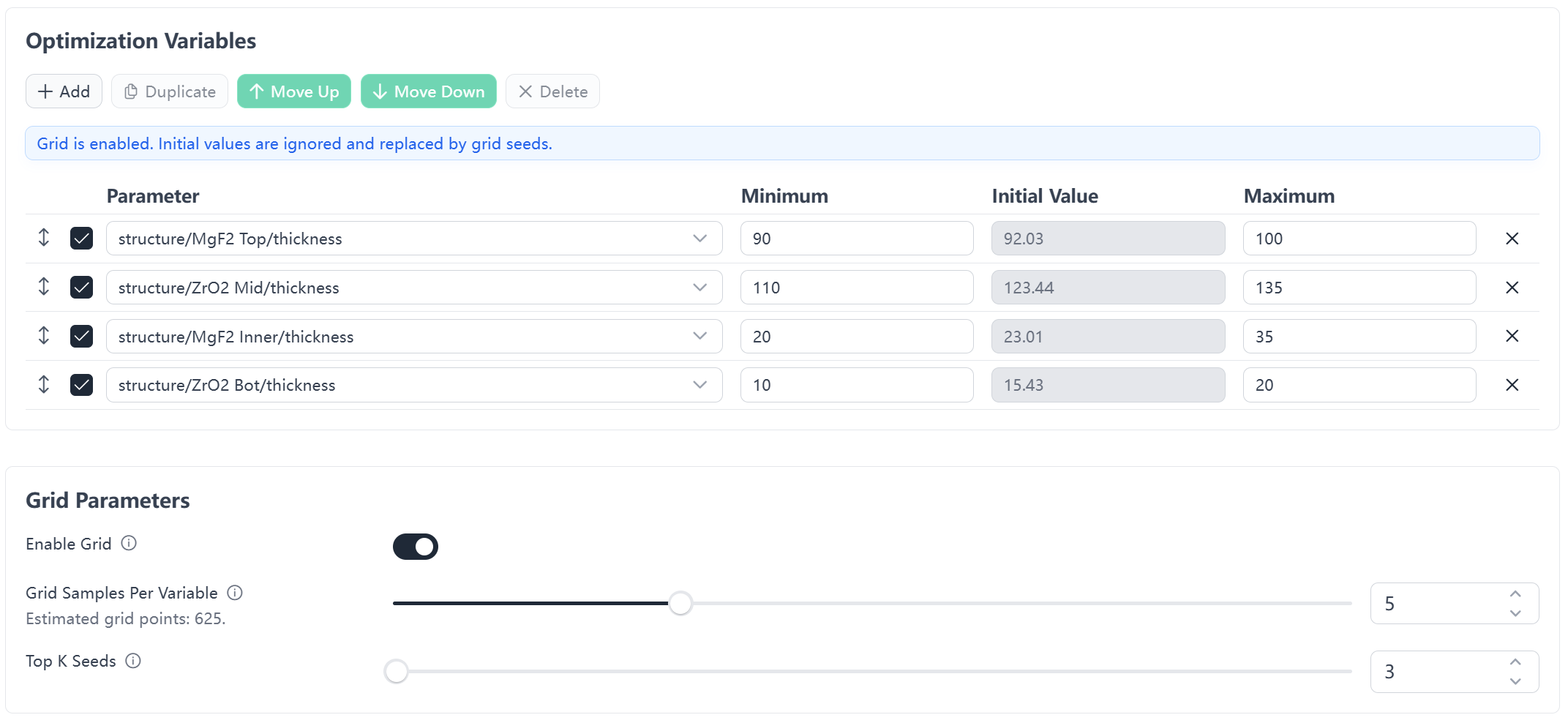

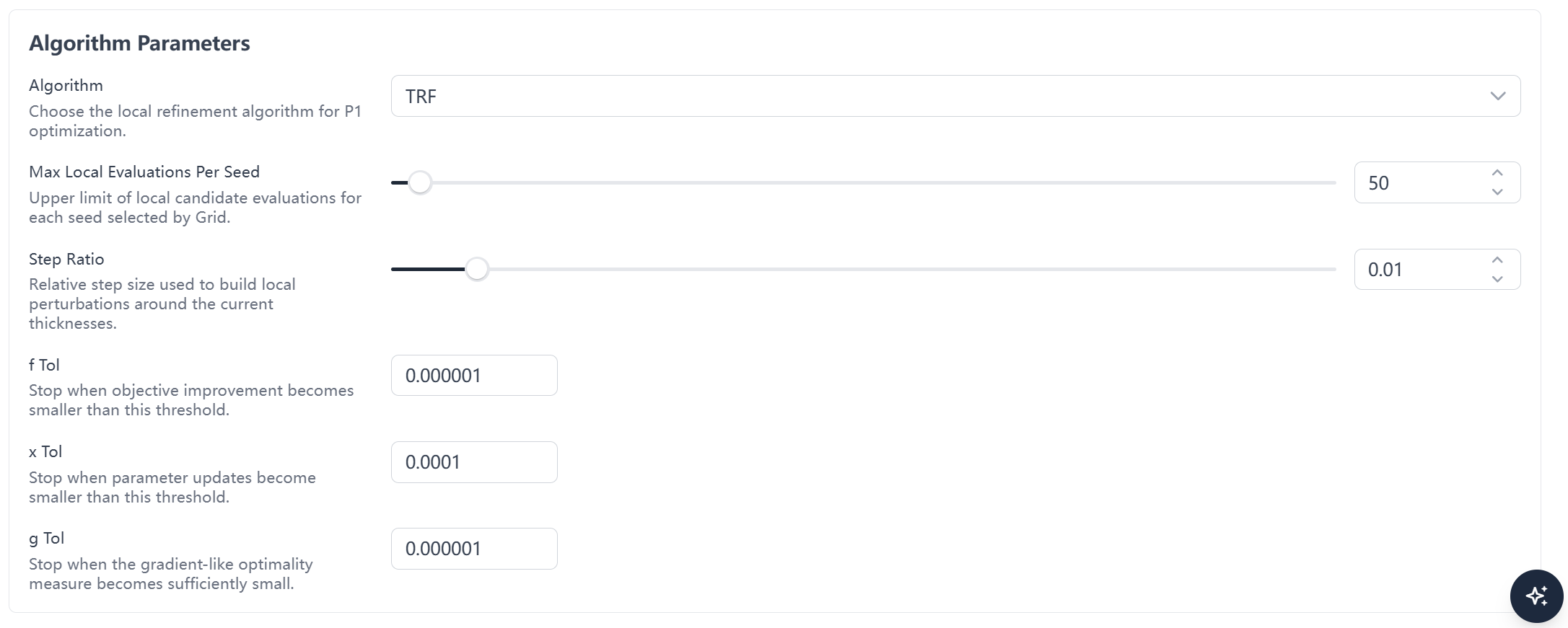

变量、网格与局部算法
四层物理厚度均作为优化变量。网格预搜索每个变量取 5 个样本，共评估 625 个组合，并保留 3 个候选点进入局部优化。
局部优化使用 TRF，每个候选点的最大评估次数为 50。
| 设置 | 数值 |
|---|---|
| 模式 | Band |
| 目标 | Reflectance (R) |
| 方向 | Minimize |
| 波长 | 400–700 nm，步长 1 nm |
| 入射条件 | 0°，非偏振光 |
| 变量 | 四层物理厚度 |
| 网格采样 | 每个变量 5 点，共 625 个组合 |
| 局部候选 | 3 个 |
| 局部算法 | TRF |
| 每个候选的最大评估次数 | 50 |
优化报告与结构回查

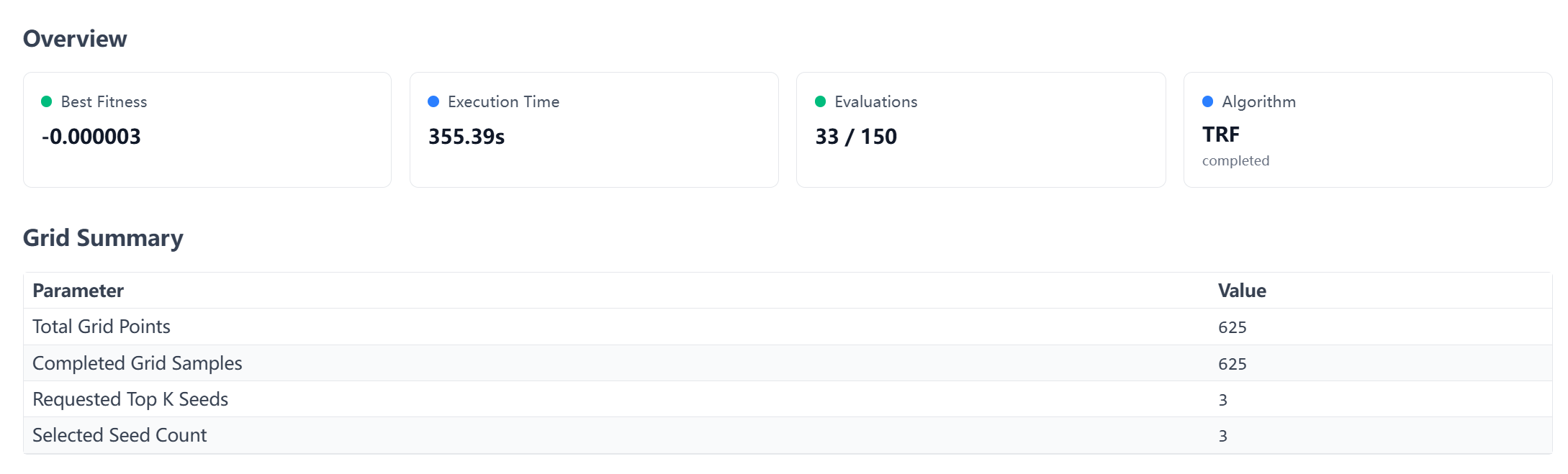

优化报告记录最佳目标值、耗时、评估次数、算法和网格预搜索摘要。

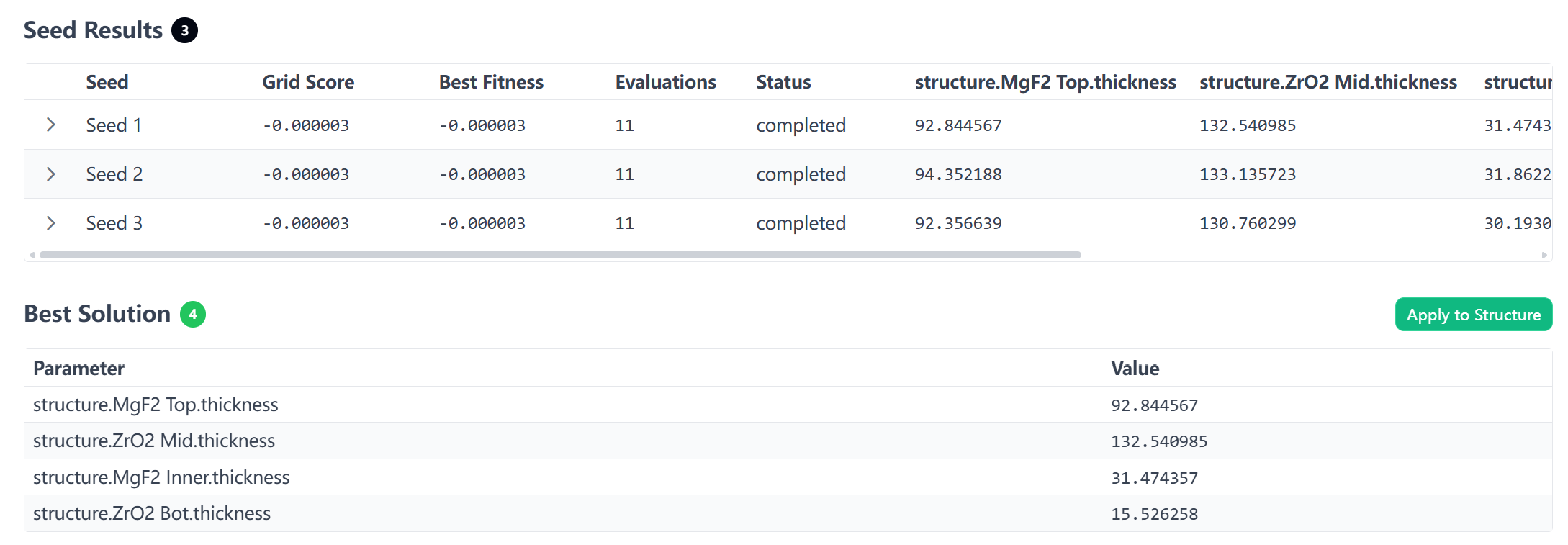

三个候选点都完成局部优化；最佳解区域列出最终四层厚度。
把最佳解应用到结构后，材料与层序保持不变，四层厚度与报告一致。

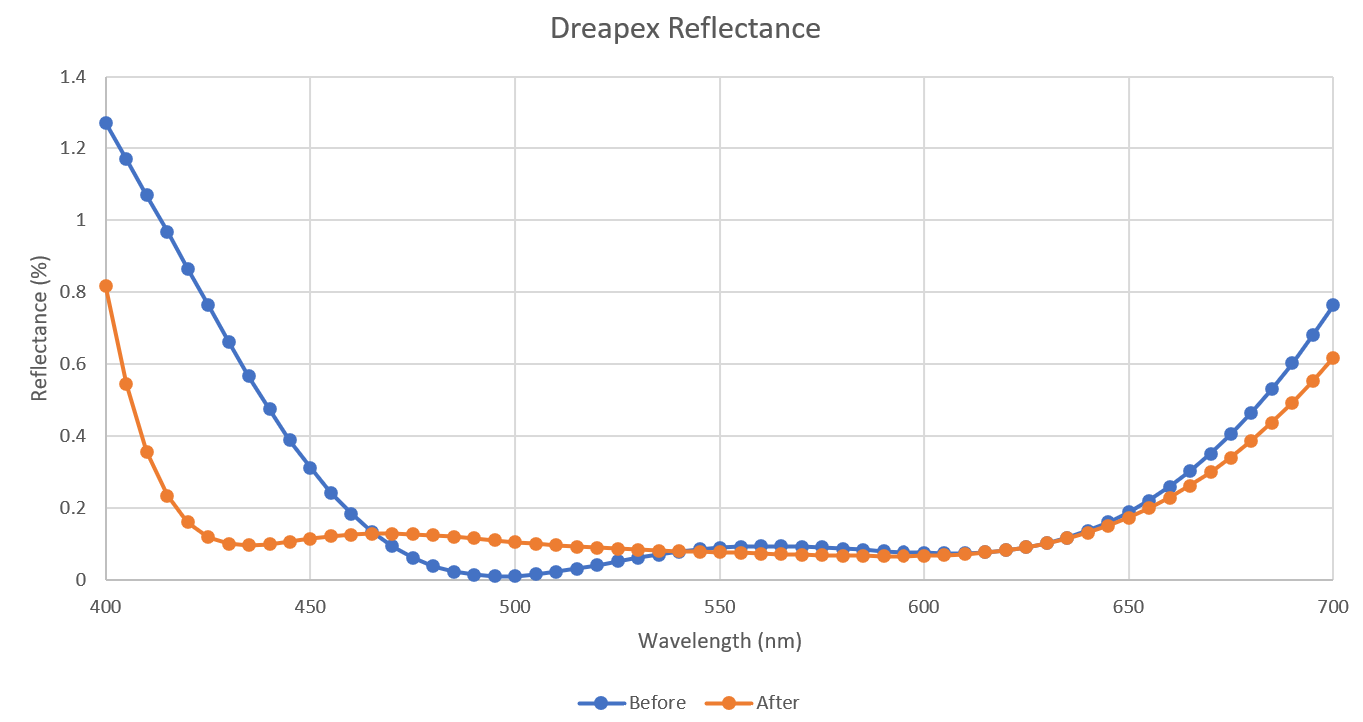

优化后 400–700 nm 全波段反射率降低，短波侧改善最明显，低反射区进一步展宽。
Essential Macleod 优化过程
目标与采样

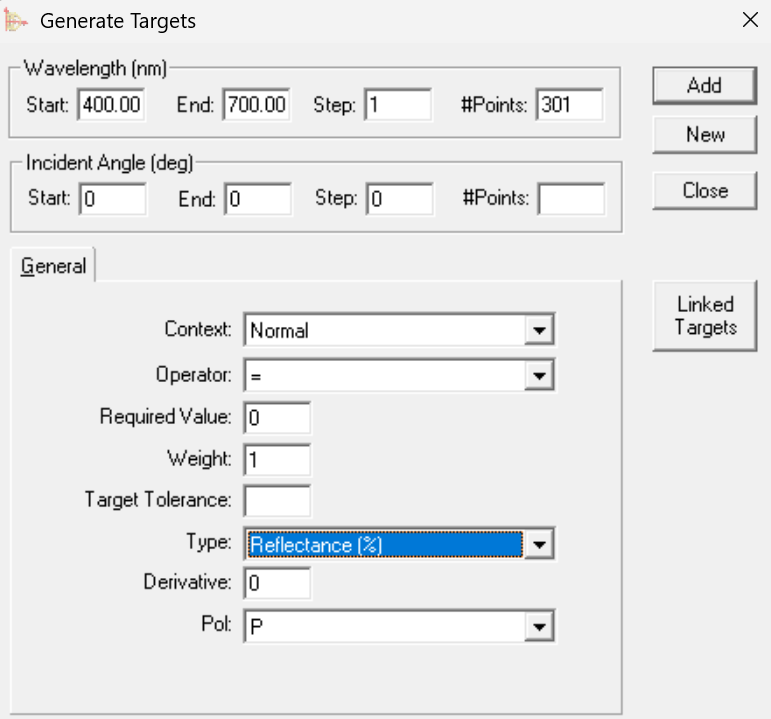

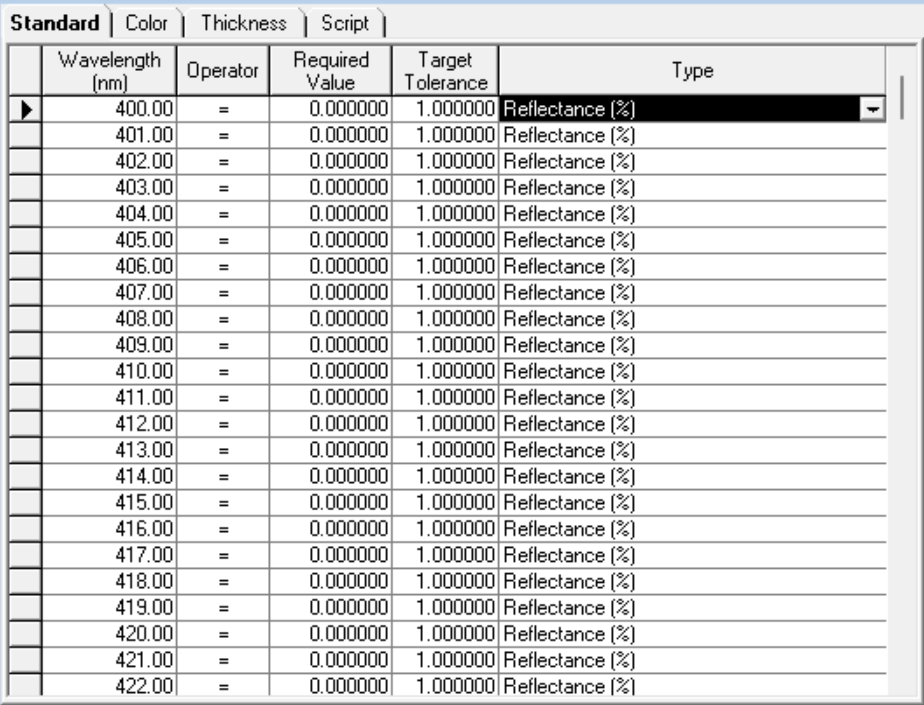

独立参考软件生成 400–700 nm、步长 1 nm、法向入射的目标点，并把 Reflectance (%) 的要求值设为 0。

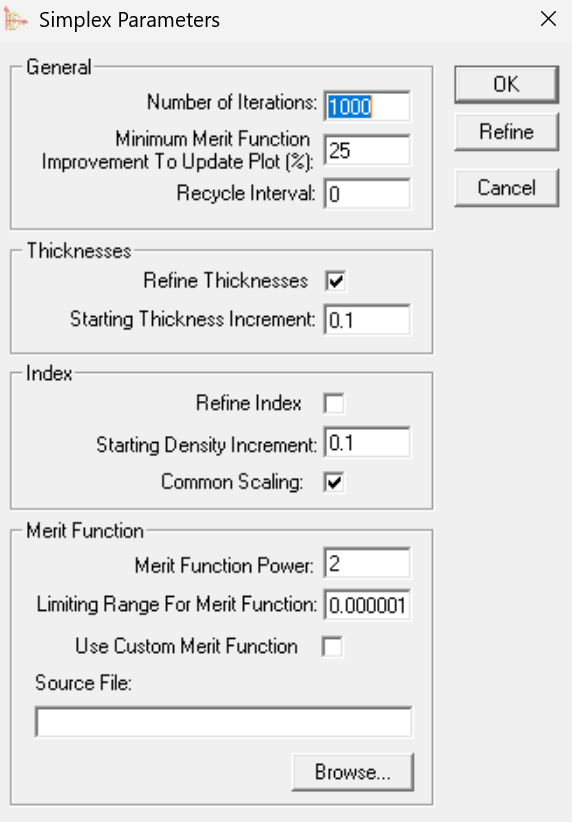

局部细化启用膜厚变量，最大迭代次数设为 1000。两套软件的具体优化算法和停止条件不同，因此最终厚度按相对差判定，而不要求末位数字完全相同。
优化结果

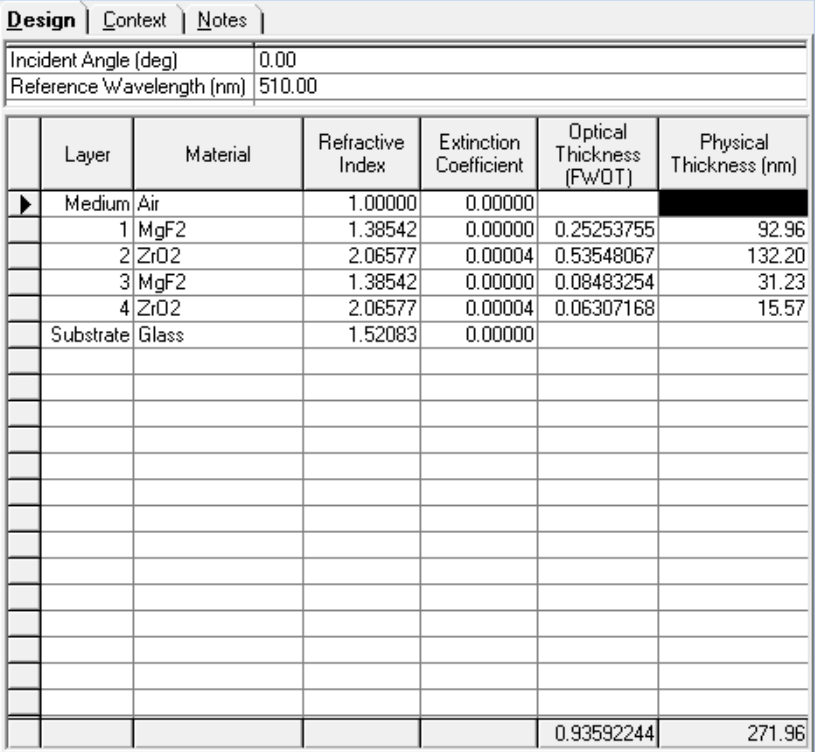

参考软件优化后的四层物理厚度为 92.96、132.20、31.23 和 15.57 nm。

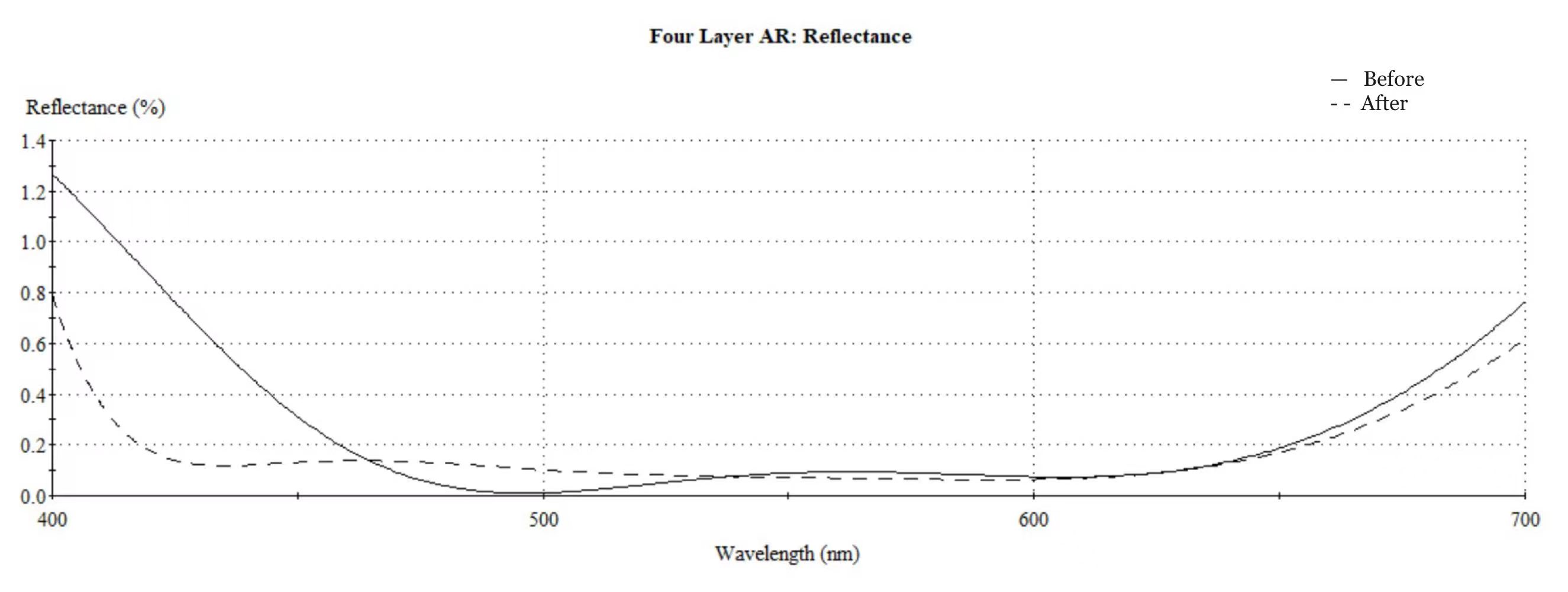

独立参考计算同样显示优化后全波段反射率降低。
优化结果交叉验证

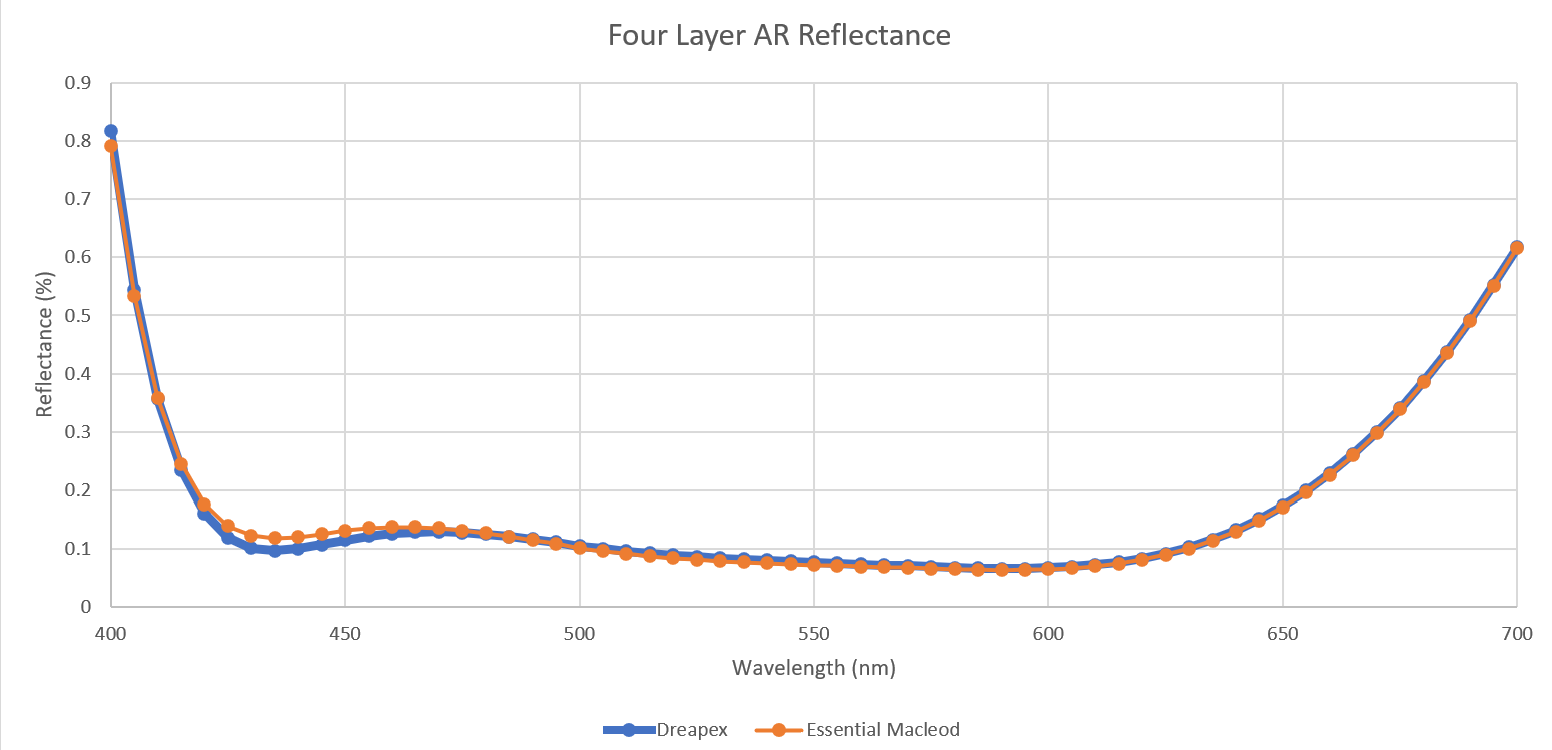

优化后的两条反射率曲线保持相同的宽带低反射轮廓。两套算法得到的最优点略有差异，但没有改变主要光谱特征。

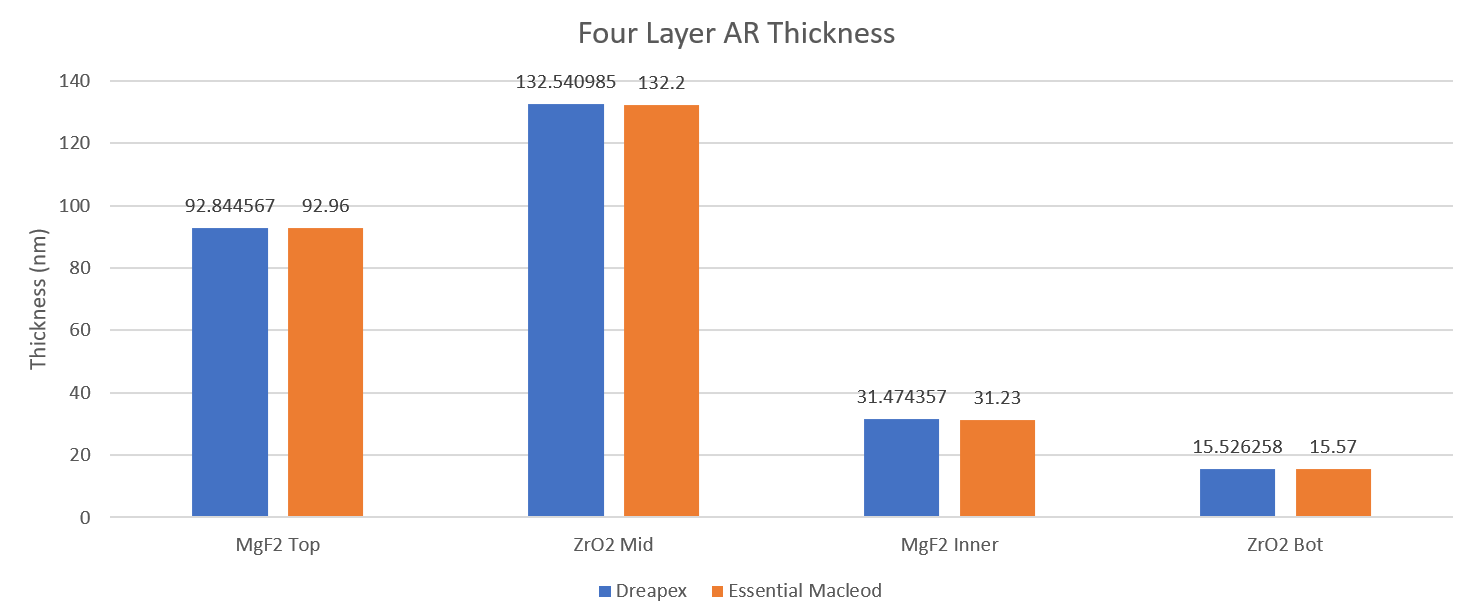

逐层厚度对比显示，四个变量均落在相同设计邻域。
| 膜层 | Dreapex TMM | Essential Macleod | 绝对差 | 相对差 |
|---|---|---|---|---|
| MgF₂ 顶层 | 92.844567 nm | 92.96 nm | 0.115433 nm | 0.124% |
| ZrO₂ 第二层 | 132.540985 nm | 132.20 nm | 0.340985 nm | 0.258% |
| MgF₂ 第三层 | 31.474357 nm | 31.23 nm | 0.244357 nm | 0.782% |
| ZrO₂ 底层 | 15.526258 nm | 15.57 nm | 0.043742 nm | 0.281% |
四层厚度的平均相对差为 0.36%，最大相对差为 0.782%，全部低于 1% 的预设判据。正向谱线重合与优化结果一致共同表明：在这一标准一维膜系中，材料色散插值、介质边界处理、波长采样和多变量膜厚优化形成了稳定、可重复的计算链路。
适用边界
本结论只适用于文中声明的一维平面、各向同性线性膜系。表面粗糙度、散射、横向图形、工艺梯度和材料测量误差均未纳入模型；参考软件版本也未记录在原始对标资料中。实际生产设计仍应加入厚度公差和材料色散敏感性扫描，不应把单次最优厚度直接视为制造容差。
推荐的复核顺序为：下载并核对共同材料数据，确认初始结构与入射条件，逐点比较正向反射谱，再统一优化目标和变量范围，最后计算每层绝对差与相对差。相关操作见 RTA 与层吸收分析 和 优化器。
