全向反射器

本案例不再把“高反差多层膜”当作抽象示意，而是按论文给出的 PS-Te 材料体系、层厚和层序，重建 Fink 等人提出的全向反射器。目标不是逐点拟合实验曲线，而是检验论文的核心结论是否成立：在 10–15 um 工作段内，九层膜在法向、45° 和 80° 下仍保持连续高反射，并且大角度下 TE/TM 的带边开始明显分离。

这一问题完全处于一维传输矩阵法的适用边界内。结构仅沿厚度方向分层，观测量是反射率谱，结论依赖的是带隙区间、角度稳定性和偏振差异，而不是横向图形、衍射或局域纳米共振。

研究背景

“全向反射器”讨论的不是某一个角度上的高反射峰，而是一段对入射角和偏振都具有鲁棒性的反射带。对红外多层膜而言，这意味着器件不必依赖精确的单角度对准，就能在较宽角锥内维持高反射工作状态。

Fink 等人的论文之所以适合作为基准，不仅因为它是该方向的经典文献，更因为文中给出了可直接转写为一维膜系模型的关键参数：材料体系是 polystyrene-tellurium (PS-Te)，膜厚是微米量级，最终比较对象是角度变化下的反射率谱。这使它非常适合用 Dreapex TMM 做可审计的复现实验。

论文信息

• 论文：A dielectric omnidirectional reflector
• 作者：Y. Fink, J. N. Winn, S. Fan, C. Chen, J. Michel, J. D. Joannopoulos, E. L. Thomas
• 期刊：Science 282(5394), 1679-1682 (1998)
• DOI：10.1126/science.282.5394.1679
• 对照图：论文 Figure 4

首轮复现直接对照 Figure 4，因为它集中展示了最关键的判据：0°、45°、80° 下，TE/TM 反射率谱是否仍保有连续高反射带。

从原文可以直接抽取到以下建模参数：

• 材料体系：PS-Te
• 层数：9
• 层序：以 Te 起始并交替堆叠
• 厚度：Te = 0.8 um，PS = 1.65 um
• 目标反射带：10–15 um
• 角度范围：0°–80°

从论文结构到 TMM 模型的映射

本案例按论文参数建立一个首轮对照模型，所有材料都通过软件自带折射率数据库或由该数据库导出的文件进入前端标准流程，不使用结果注入，也不绕过表单校验。

这里保留一个明确的简化：论文样品实际沉积在基底上，但在首轮复现里，优先保证 PS-Te 九层膜本体的角度带隙行为可直接核对，因此先采用 Air / PS-Te / Air。这个近似会影响绝对带边位置，但不会改变“是否存在宽角高反射带”的主结论。

复现目标与判据

本案例以“半定量、视觉对照”为标准，判据集中在以下四点：

1. 在 10000–15000 nm 范围内形成连续高反射区。
2. 法向、45°、80° 下，该高反射区均不消失。
3. 大角度下 TE 与 TM 的短波侧带边不再重合，且 TM 更敏感。
4. PS 的吸收只在平台内部留下局部凹陷，不会抹除整段高反射带。

本轮不追求的内容包括：逐点重合、未公开基底参数的完全拟合、薄膜取向和粗糙度的实验细节恢复。

在 Dreapex TMM 中的建模路径

这一部分的模型和结果均由 Playwright 驱动真实前端完成。流程遵循前端已有的表单、校验和运行规范，不直接写入内部状态。

1. 结构页建模

结构页采用 LayerGroup 来表达重复周期，而不是手动把 8 个交替层逐层堆满。具体做法是：

1. 保留顶部的单层 Te，命名为 Te Entrance。
2. 将该层厚度设为 0.8 um。
3. 将该层材料设为 File，上传由 Caldwell-o 与 Sherman-o 两个内置 Te 条目拼接导出的 .nk 文件。
4. 删除默认残留的独立基底层，保持自由膜近似。
5. 新增一个 LayerGroup，命名为 PS-Te Period，重复次数设为 4。
6. 在该组内建立两层：PS 和 Te。
7. 组内两层厚度分别设为 1.65 um 和 0.8 um。

之所以采用这种 Te 文件路径，是因为当前内置 Te 数据中，没有单一条目能同时覆盖论文 Figure 4 的完整 6–15 um 横轴。为了让结果页的横轴与论文一致，本案例先从两个内置数据库条目提取光学常数，再拼接成一个覆盖 6–15 um 的 Te 文件，并通过前端标准上传控件载入。整个过程仍然走的是软件正式支持的输入链路，没有绕过前端校验。

2. Footer 诊断与运行前检查

每次点击 Run 之前，都应先从底部 Footer 打开诊断面板，确认当前模型不存在结构和光学参数的阻塞性错误。这个步骤不能跳过，因为前端的单位换算、材料文件校验、扫描范围检查都会在这里汇总。只有在诊断面板确认可计算后，后续结果才具有可比较性。

3. 光学参数与求解设置

为了与论文 Figure 4 的横轴保持一致，本案例采用：

• 波长范围：6000–15000 nm
• 步长：50 nm
• 探测器：仅保留 Reflectance
• 入射角：0°、45°、80°
• 偏振：
  • TE 对应 pRatio = 0
  • TM 对应 pRatio = 1

注意：界面横轴单位是 nm，论文的 10–15 um 在结果页上对应 10000–15000 nm。

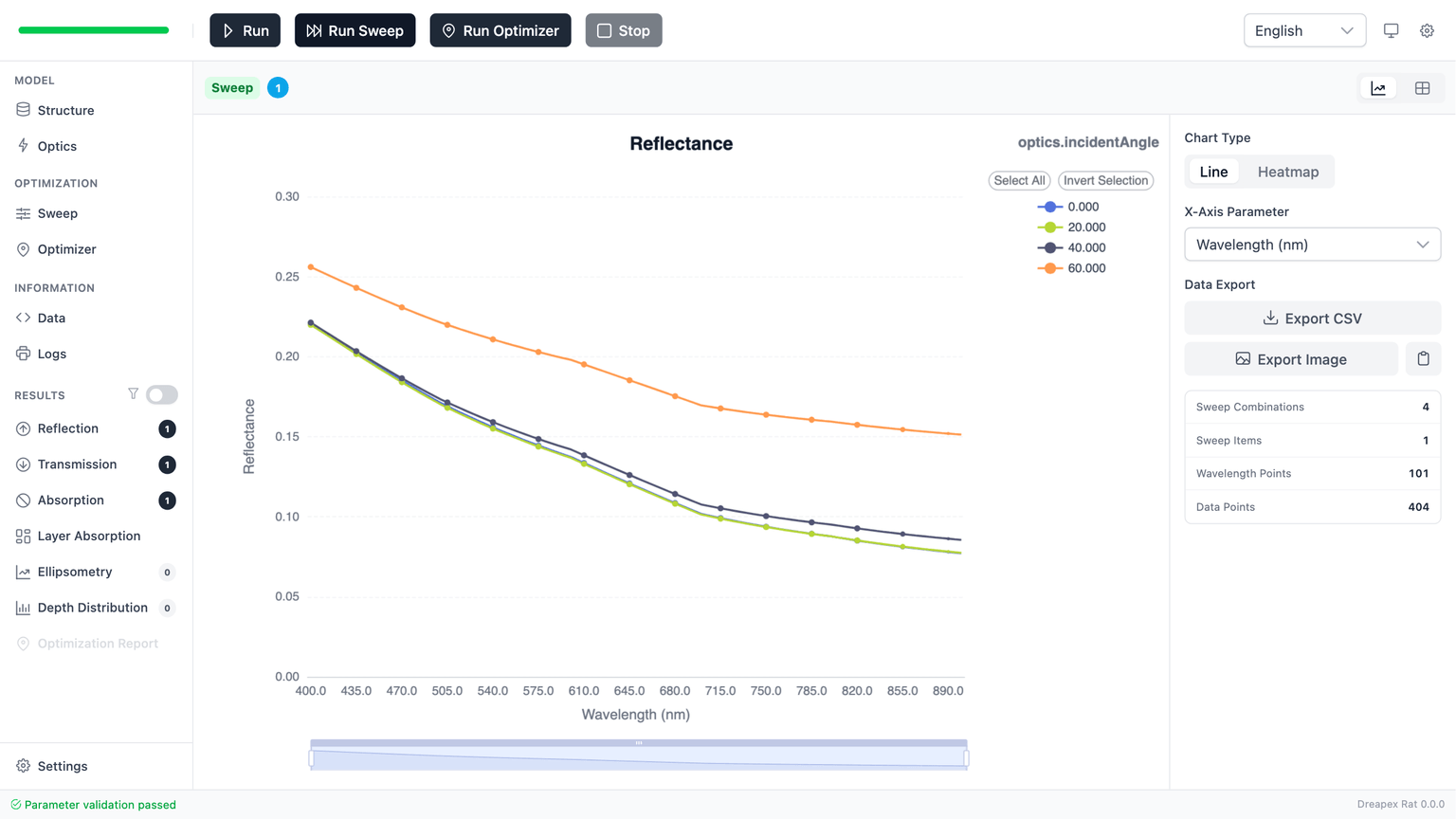

仿真结果与论文 Figure 4 对照

先给出论文原图，再给出 Dreapex TMM 的对应结果页截图。以下图片均来自本地 PDF 裁切或真实结果页，不是重绘图。

以下 5 张图全部来自真实结果页截图，使用同一组结构参数，仅改变角度和偏振。

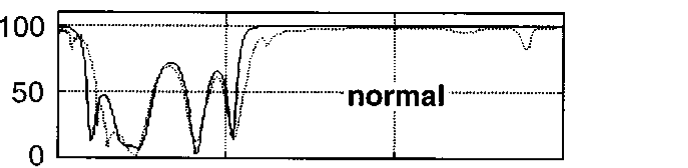

法向入射（0°）：

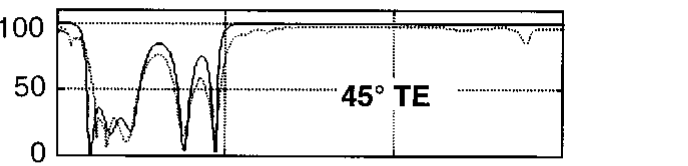

TE，45°：

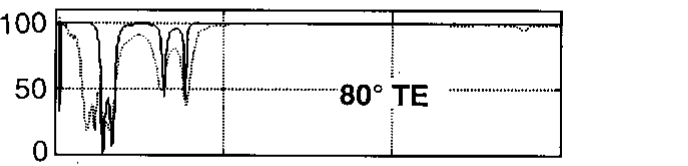

TE，80°：

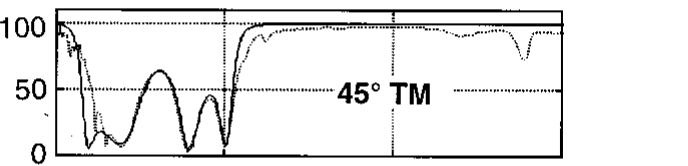

TM，45°：

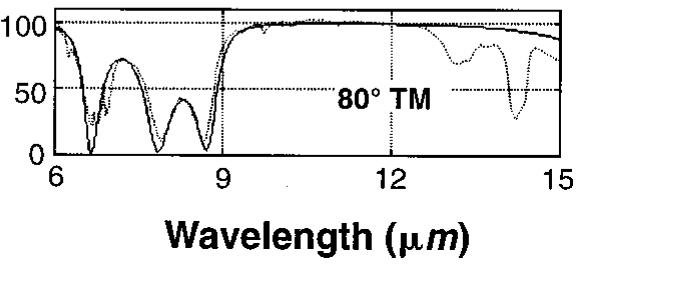

TM，80°：

将上述结果与论文 Figure 4 并列观察，可得到以下结论：

• 法向下，10–15 um 工作带已处于连续高反射区内，说明九层结构已经形成有效带隙。
• 到 45° 时，TE 与 TM 仍然都是平台型高反射，而不是退化成窄峰响应，这与论文的“宽角高反射”结论一致。
• 到 80° 时，TE 仍维持较宽的平台；TM 的短波侧带边开始更明显地移动，和论文中“全向带低频边界由 TM 支配”的物理图像一致。
• 结果页内部可见的局部凹陷主要来自 PS 的吸收带，这一点也与论文对中红外吸收影响的描述相符。

因此，本轮复现已经对齐了论文最关键的现象学结论：该结构表现为一个在大角度下仍存在的反射带，而不是某个单一谐振峰。

偏差分析

当前结果与论文原图仍存在几类可预期偏差：

1. Te 仍按标量光学常数处理，没有展开薄膜取向和可能的各向异性。
2. 当前 Te 文件由 Caldwell-o 与 Sherman-o 两个数据库条目拼接而成，在约 9 um 过渡处可能引入轻微线形折点。
3. 实验样品存在真实基底，而本轮模型先简化为自由膜近似，因此绝对带边位置和局部线形会更理想化。
4. PS 采用的是数据库中的 Zhang 条目，而不是 1998 年同一批样品的原始薄膜数据，所以吸收峰强度和细结构不应期待逐点一致。
5. 当前案例只对照论文中最核心的角度反射特征，没有进一步加入样品工艺公差、界面粗糙度和厚度漂移。

这些因素会影响精确线形，但不会改变本案例已经验证的主结论：PS-Te 九层膜在大角度下仍保持高反射带，且 TM 带边对角度更敏感。

可进一步扩展的实验

1. 在保持 PS 不变的前提下，将 Te 从 Sherman-o 改为其他中红外数据条目，比较 TM 带边位移。
2. 在九层结构下方加入一个近似基底，定量评估出射边界条件对带边位置的影响。
3. 固定材料条目，只扫描 Te 厚度，观察 0.8 um 附近的工艺容差。
4. 在 80° 条件下连续扫 pRatio，把 TE -> TM 过渡画成连续偏振序列。
