基本光学结果

本章覆盖结果区中最常用的四个页面：Reflectance、Transmittance、Absorptance、Layer Absorption。

这四页用于最基础的性能判读：R / T / A 评估系统级响应，Layer Absorption 定位耗散层。

本章范围

读完本章后，你应当能独立完成下面几件事：

1. 区分 Reflectance / Transmittance / Absorptance 三页分别在回答什么问题。
2. 在图表视图和表格视图之间切换，并读取精确数值。
3. 理解单次计算与 Sweep 结果的显示差异。
4. 在 Layer Absorption 页面定位主要耗散层。
5. 遇到数据量过大时，判断软件为什么强制切表格或提示导出 CSV。

示例配置：默认 ITO 导电膜基线案例

本章所有截图均来自软件自带的默认模型，不替换材料文件，也不增删层。用户首次打开软件即可复现。

这组基线案例的设置是：

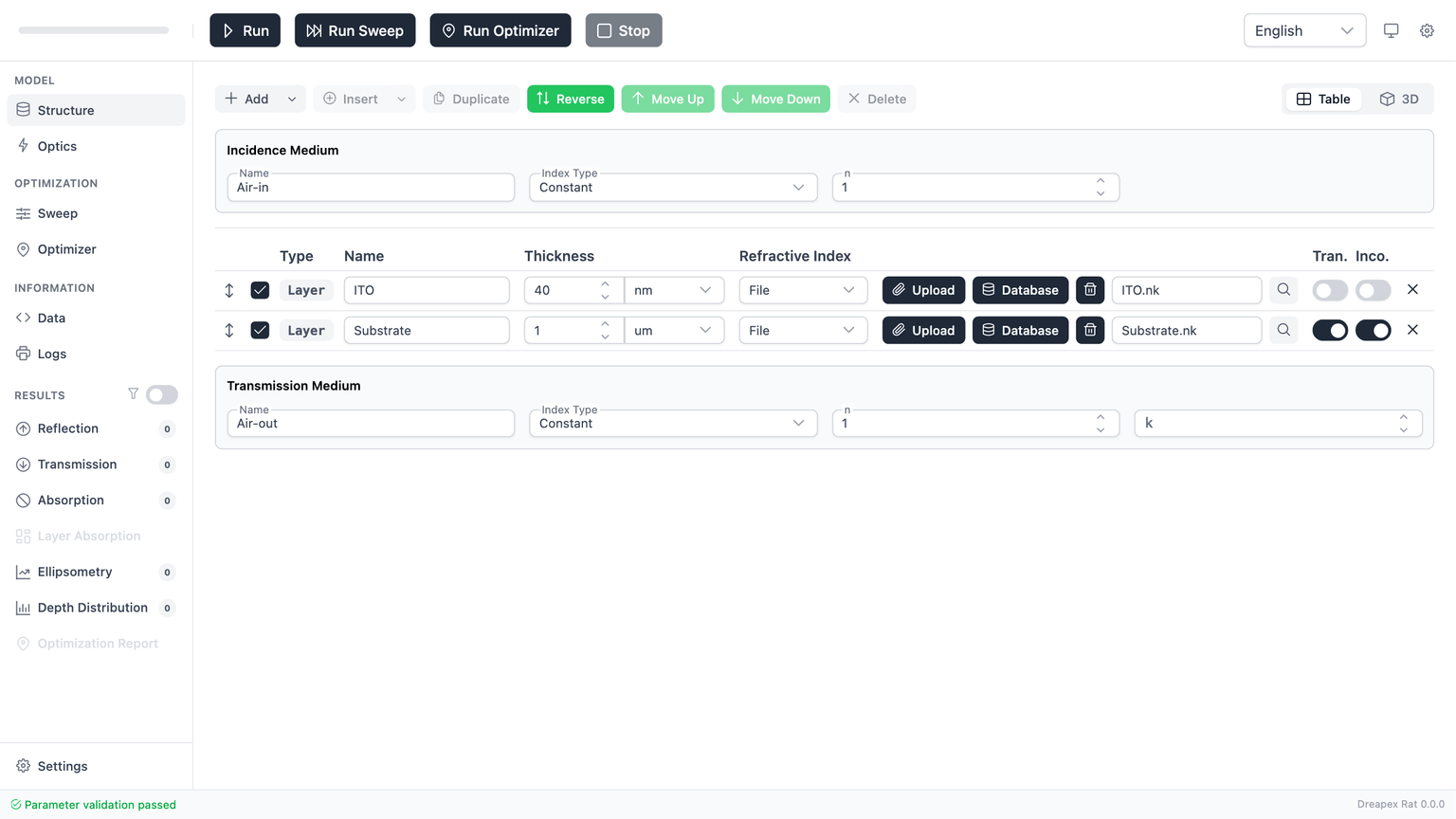

1. Structure 保持默认结构：Air-in -> ITO (40 nm) -> Substrate (1 um, Incoherent) -> Air-out。

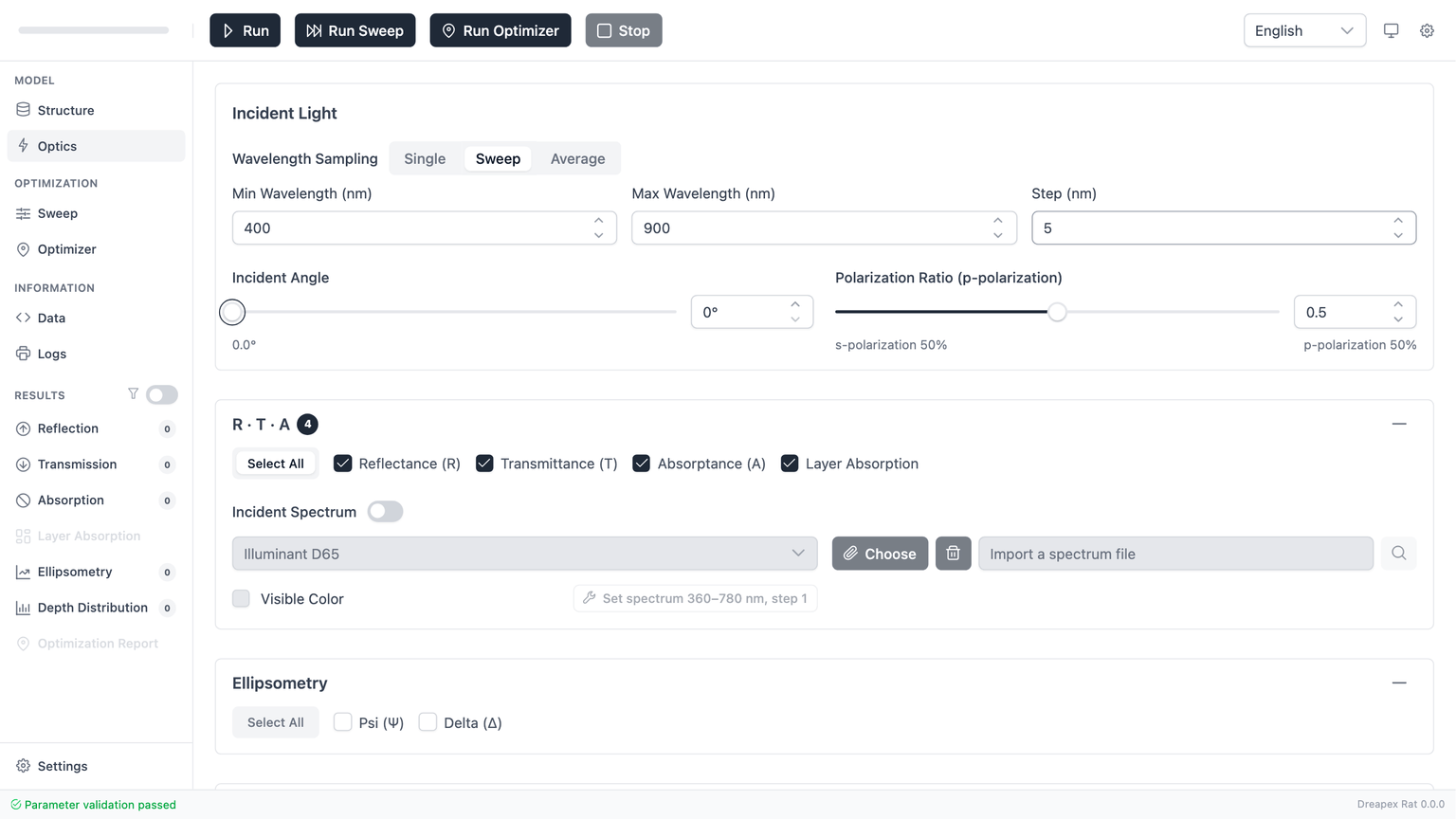

2. Optics 保持默认光学设置：波长模式 Sweep，400 -> 900 nm，步长 5 nm。
3. 入射角保持 0°，pRatio = 0.5。
4. 只启用基础结果探测器：Reflectance、Transmittance、Absorptance、Layer Absorption。
5. 点击顶部 Run，生成单次计算结果。

结果页共通结构

Reflectance、Transmittance、Absorptance 三页共用同一套结果组件，布局也一致：

1. 顶部结果栏：在 Sweep 模式下会显示绿色 Sweep 标签和扫描参数数量。
2. 左侧主区域：图表或表格主体。
3. 右侧侧栏：导出按钮、图表控制项和统计信息。
4. 左侧导航计数：结果区每个一级分组右侧的数字，表示当前分组下可用的子结果数量。

如果当前页没有数据，主区域会直接显示 No data。这通常意味着：

• 你还没有执行计算。
• 对应探测器没有启用。
• 当前结果类型在本次运行中没有生成。

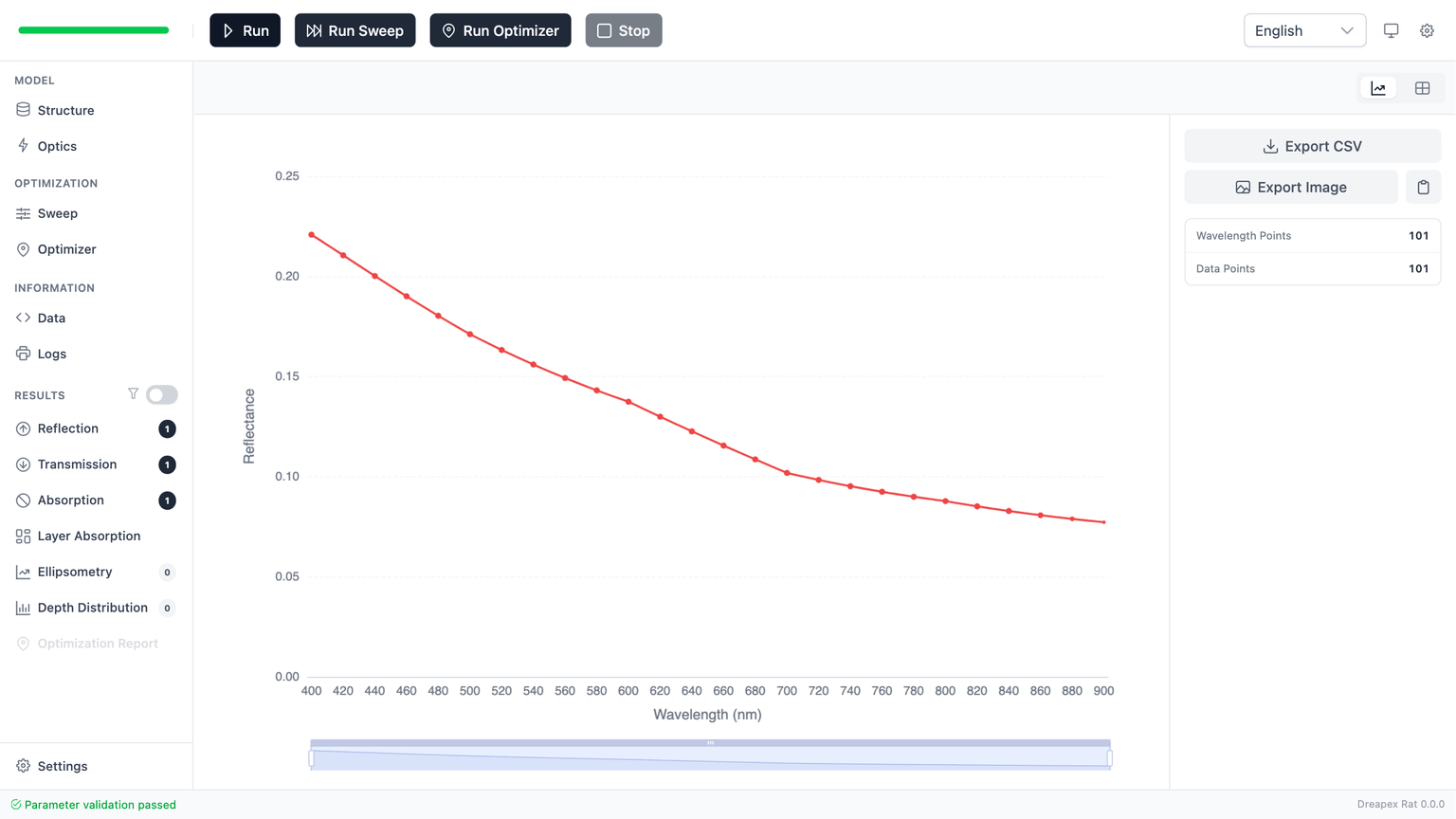

单次计算结果

Reflectance、Transmittance、Absorptance 三页在单次计算模式下，默认都先进入图表视图。

它们分别回答的问题是：

在光谱扫描（波长模式为 Sweep）下，横轴是波长，纵轴是当前物理量的数值。

判读重点：

1. 整段波长范围的整体高低和趋势。
2. 目标波段的峰值、谷值、拐点位置。
3. 关键波长点的精确数值（用表格确认）。

右侧侧栏功能

在单次计算的图表视图中，右侧通常会显示：

• Export CSV：导出当前页原始数据。
• Export Image：导出当前图表图像。
• Copy Image：复制图表到剪贴板。
• Wavelength Points / Data Points：用于快速判断当前曲线的数据规模。

如果你只是要做报告截图，用 Export Image；如果你要在 Excel、Origin 或 Python 里复核数值，用 Export CSV。

R / T / A 结果的交叉校验

对同一次普通光谱计算，最基础的检查是：

• R + T + A 应接近 1

它不一定在每个点都严格等于 1.000000，但趋势上应该守恒。如果明显偏离，优先回查：

1. 材料折射率文件是否合理。
2. 是否把本该透明的层设置成了吸收层。
3. 波长步长是否过粗，导致你误读了曲线细节。

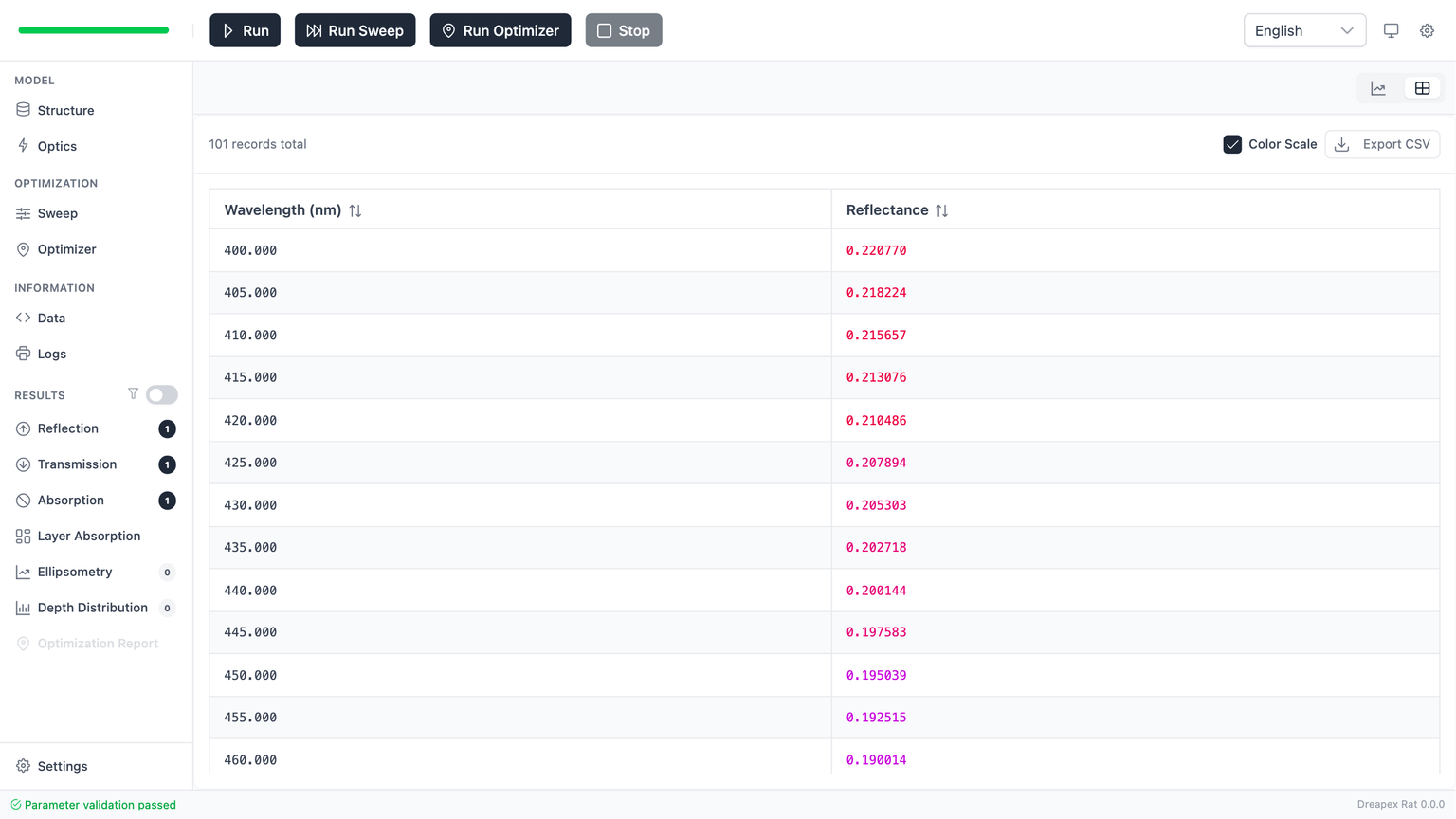

表格视图

当你需要精确数值，而不是只看趋势时，切到表格视图。

表格视图的核心用途有两类：

1. 读取某个波长点的准确数值。
2. 在导出前快速检查数据规模与色阶是否正常。

表格里最重要的列只有两类：

• Wavelength (nm)
• 当前结果值列（Reflectance / Transmittance / Absorptance）

表格顶部还有几个实用控件：

• Color Scale：给结果值加颜色梯度，适合快速发现高低区间。
• Export CSV：直接导出当前表格数据。
• Total records：告诉你当前实际渲染了多少行。

何时优先使用表格视图

下面这些情况，表格比图表更可靠：

1. 你要记录具体指标，例如 550 nm 时 R = 0.032。
2. 多次比较不同设计时，需要复制数据做外部对比。
3. 曲线很接近，肉眼难以判断谁更优。
4. Sweep 维度较多，图表本身已经不适合阅读。

扫描结果

当 lastRunType = sweep 且结果存在时，这三页会自动改成“扫参结果”模式。

此时结果页有两个关键变化：

1. 顶部结果栏会出现 Sweep 标签和扫描参数数量。
2. 图表不再只表示“一条曲线”，而是表示“不同参数组合下的一组结果”。

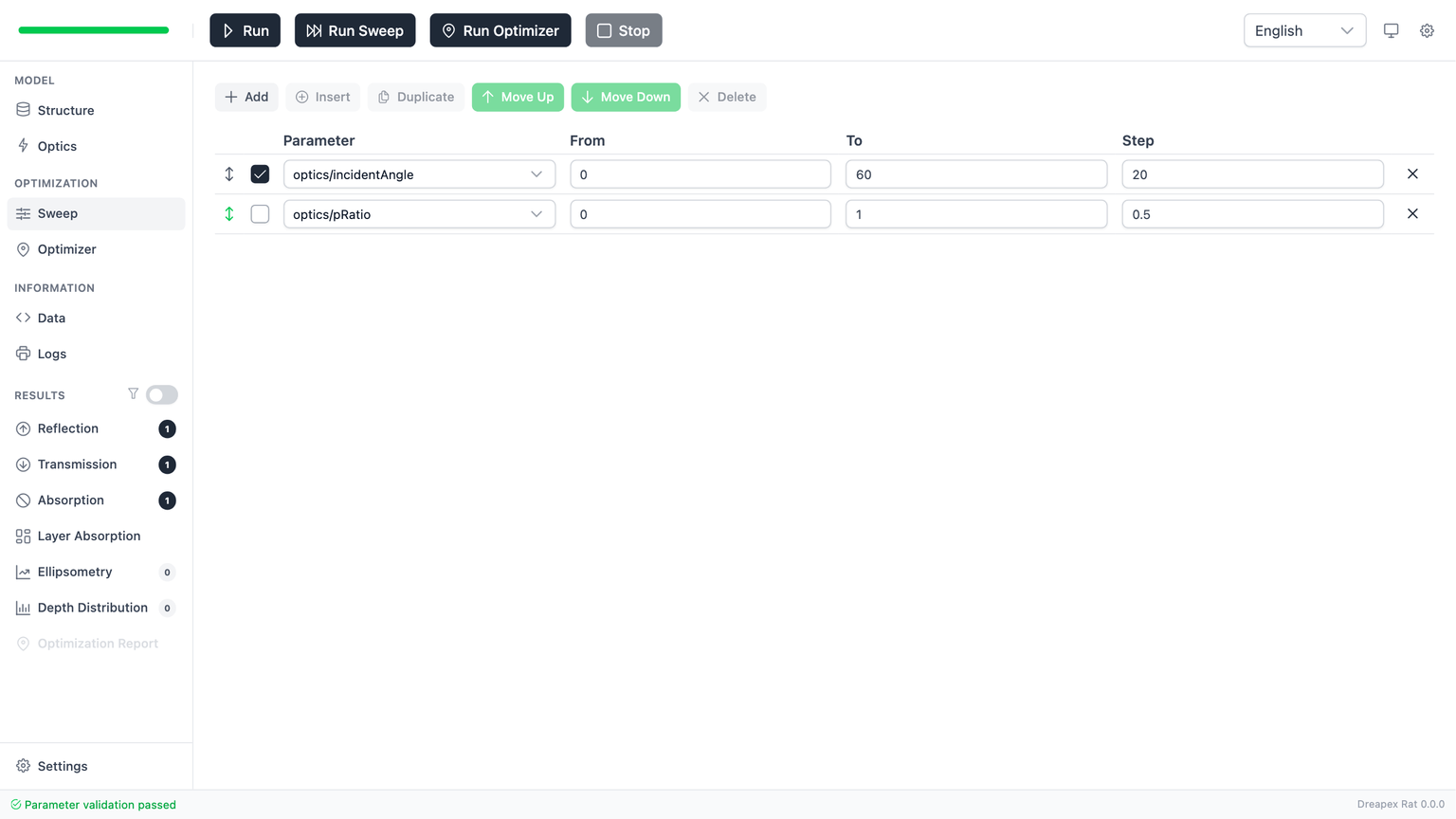

为了得到下面这张多线图，本章的 Sweep 示例使用的是“只扫描入射角”的最小复现实例：

1. 打开 Sweep 页面。
2. 保留 optics/incidentAngle，设置 0 -> 60，步长 20。
3. 取消勾选 optics/pRatio，避免多参数结果直接切成表格。
4. 点击顶部 Run Sweep。

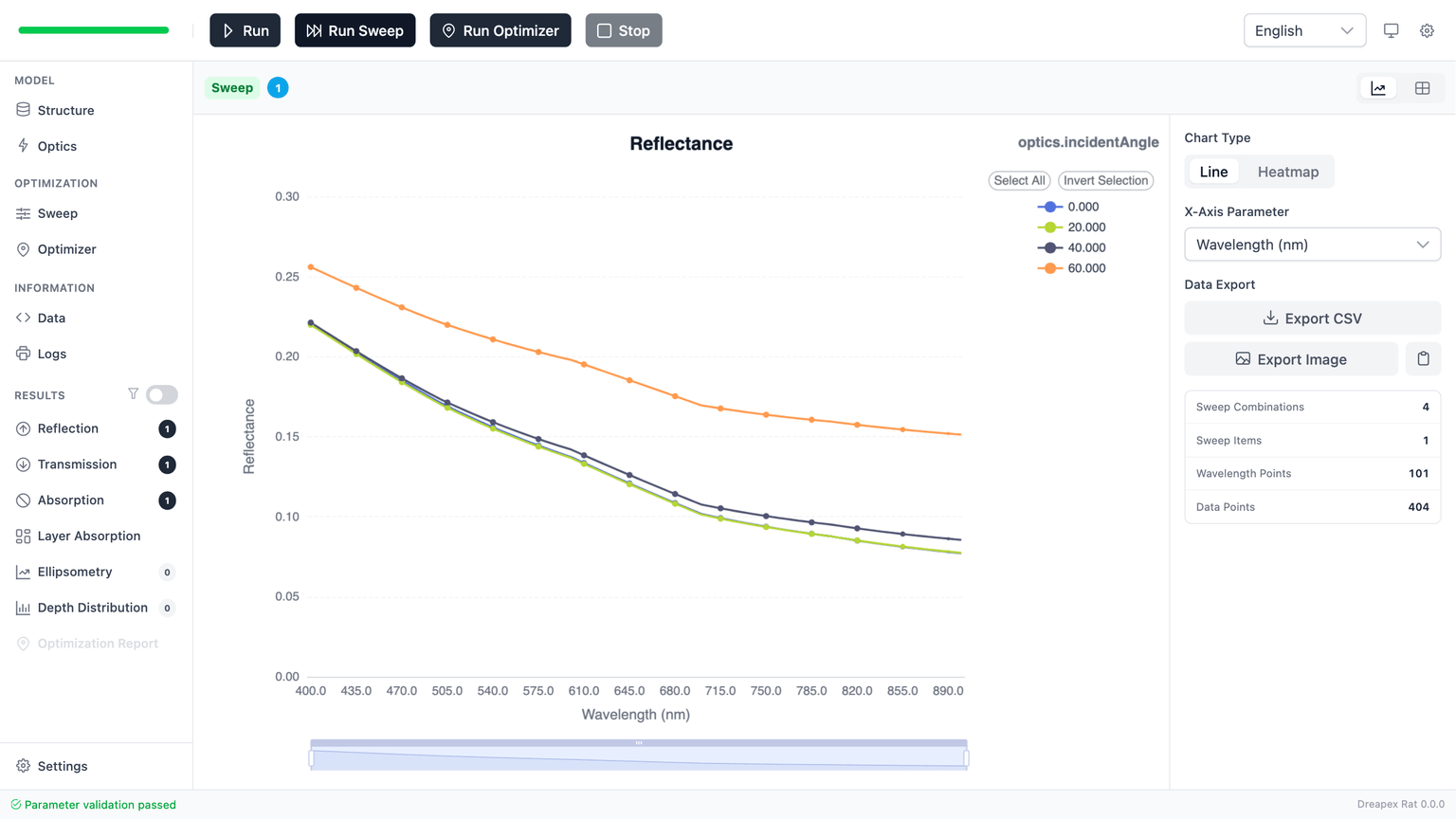

如果扫描参数只有 1 个，且横轴仍是波长，最常见的表现就是“多条线叠在一起”，每条线代表一个参数取值。

扫描曲线的含义

以当前示例图为例：

• 右侧图例显示的是 Incident Angle
• 0 / 20 / 40 / 60 分别对应四条曲线
• 在同一波长下，比较不同曲线的高低，就等于比较不同参数值带来的影响

可用于判断：

• 入射角增大后，反射率是整体升高还是只在部分波段升高？
• 参数变化影响的是整体抬升，还是某一段波长的局部形变？

多线图的出现条件

不是所有 Sweep 都会继续用多线图。软件会根据维度自动改显示方式：

• 只有 1 个扫描参数时，通常仍可用折线图。
• 扫描参数更多时，结果页可能改用热图、散点 3D 或直接强制表格。

对 Reflectance / Transmittance / Absorptance 这三页，当前实现的强制表格规则是：

一旦强制改表格，顶部的图表/表格切换按钮会消失，因为图表不再是可选项。

Layer Absorption

Absorptance 告诉你“总吸收有多少”，但它不告诉你“哪一层在吸收”。

这就是 Layer Absorption 的作用：把总吸收拆分到每一层，帮助你定位主要耗散位置。

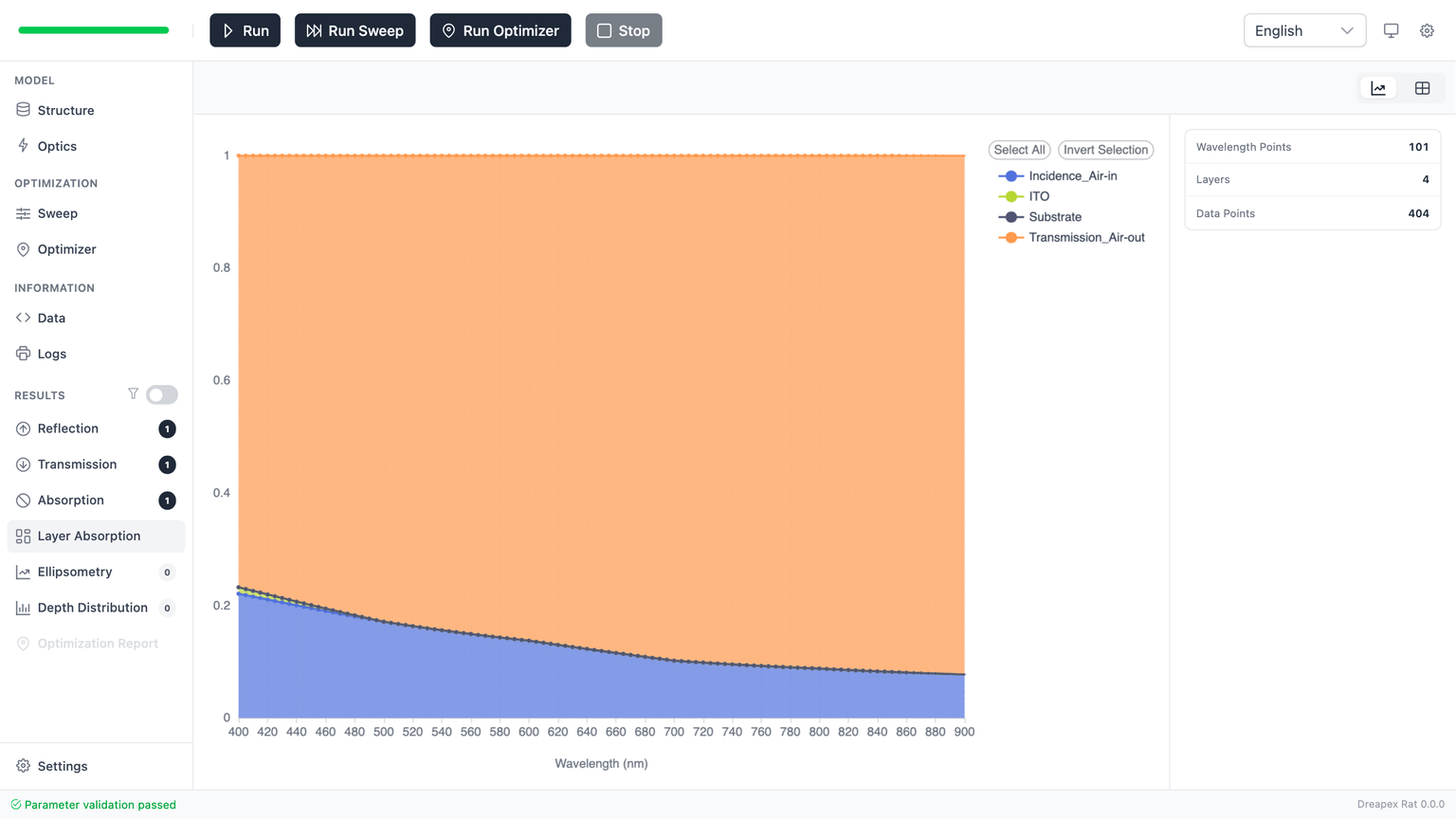

在单次计算下，默认最常见的是分层堆叠图：

• 横轴仍然是波长。
• 不同颜色代表不同层。
• 同一波长下，各层的面积加总对应总吸收。

Layer Absorption 的判读方法

看这页时，按下面顺序判断：

1. 总吸收主要集中在哪个波段。
2. 该波段里主导吸收的是哪一层。
3. 这层是否本来就该吸收，还是配置出了意外损耗。

例如：

• 如果吸收主要集中在透明电极层，通常说明前电极本身损耗偏大。
• 如果吸收主要跑到基底层，常常意味着材料文件或结构边界设置值得复查。

扫描模式下的 Layer Absorption

Layer Absorption 在 Sweep 模式下，不只是“多几条线”这么简单。当前实现会根据扫描维度和结果类型切换可用图表：

• stackedArea
• line
• heatmap
• scatter3D
• bar3D

哪些图表可用，取决于：

1. 当前是标量结果还是波长扫描结果。
2. Sweep 参数有几个。
3. 当前数据点数是否超过 3D 图阈值。

所以这页最适合用来深入排查“吸收位置随参数怎么变”，而不是只做第一眼总览。

大数据限制

结果页不是无条件渲染所有数据。当前实现有明确硬限制：

因此当你看到“数据量过大”提示时，不要把它当成报错。它的真实含义是：

• 当前数据是有效的
• 只是这组数据已经超过浏览器端安全渲染上限
• 你应该改用 CSV 导出或减少 Sweep 维度/步长

建议的判读顺序

如果你要快速判断一个设计是否靠谱，建议按这个顺序看：

1. Reflectance：是否达到了减反目标。
2. Transmittance：是否保住了透过效率。
3. Absorptance：确认总损耗是否在可接受范围内。
4. Layer Absorption：定位损耗主要发生在哪一层。
5. 必要时回到表格或导出 CSV，确认关键点数值。

判读顺序为：系统级结果 -> 层级拆解。

常见错误与检查

页面显示 No data

优先检查：

1. 是否真的执行过 Run 或 Run Sweep。
2. 对应探测器是否启用。
3. 当前页是否属于本次运行生成的数据类型。

Layer Absorption 不可用

当前运行结果通常不包含层吸收矩阵。最常见原因是：

• 没有启用基础吸收相关探测器。
• 本次运行没有生成有效的波长结果。

图表切换为表格

这通常说明：

• Sweep 参数维度过多，触发了强制表格规则；或
• 数据量已经超过图表安全阈值。

图表可见但难以比较

不要继续盯图猜。直接切表格，读取目标波长点，再配合导出 CSV 做外部比较。

下一步

如果你已经能稳定读懂 R / T / A 和 Layer Absorption，下一步应继续看：光谱与颜色分析。下一章说明：

• 为什么启用入射光谱后会出现光谱结果
• 颜色结果的前置条件是什么
• 光谱曲线、颜色卡片和色度图的联合判读方法
