光谱与颜色结果
同一片镀膜在不同光源或观察角度下会呈现不同颜色，即使它的材料和层厚没有变化。Spectrum 页面显示入射光谱经过结构响应后的能量分布，Color 页面把这条光谱转换为色度坐标、显示色和颜色差异。
示例配置
本页使用单层 TiO₂ 干涉膜演示 D65 光源下的反射颜色，以及颜色随入射角的变化。光从顶部空气侧入射，BK7 基底作为 1 mm 非相干透明层，底部介质为空气。
结构方向：顶部介质 → 底部介质
| 对象 | 配置 |
|---|---|
| 顶部介质 | Air，n = 1 |
| TiO₂ 干涉层 | 100 nm，文件折射率 |
| BK7 基底 | 1 mm，文件折射率，Transparent，Incoherent |
| 底部介质 | Air，n = 1 |

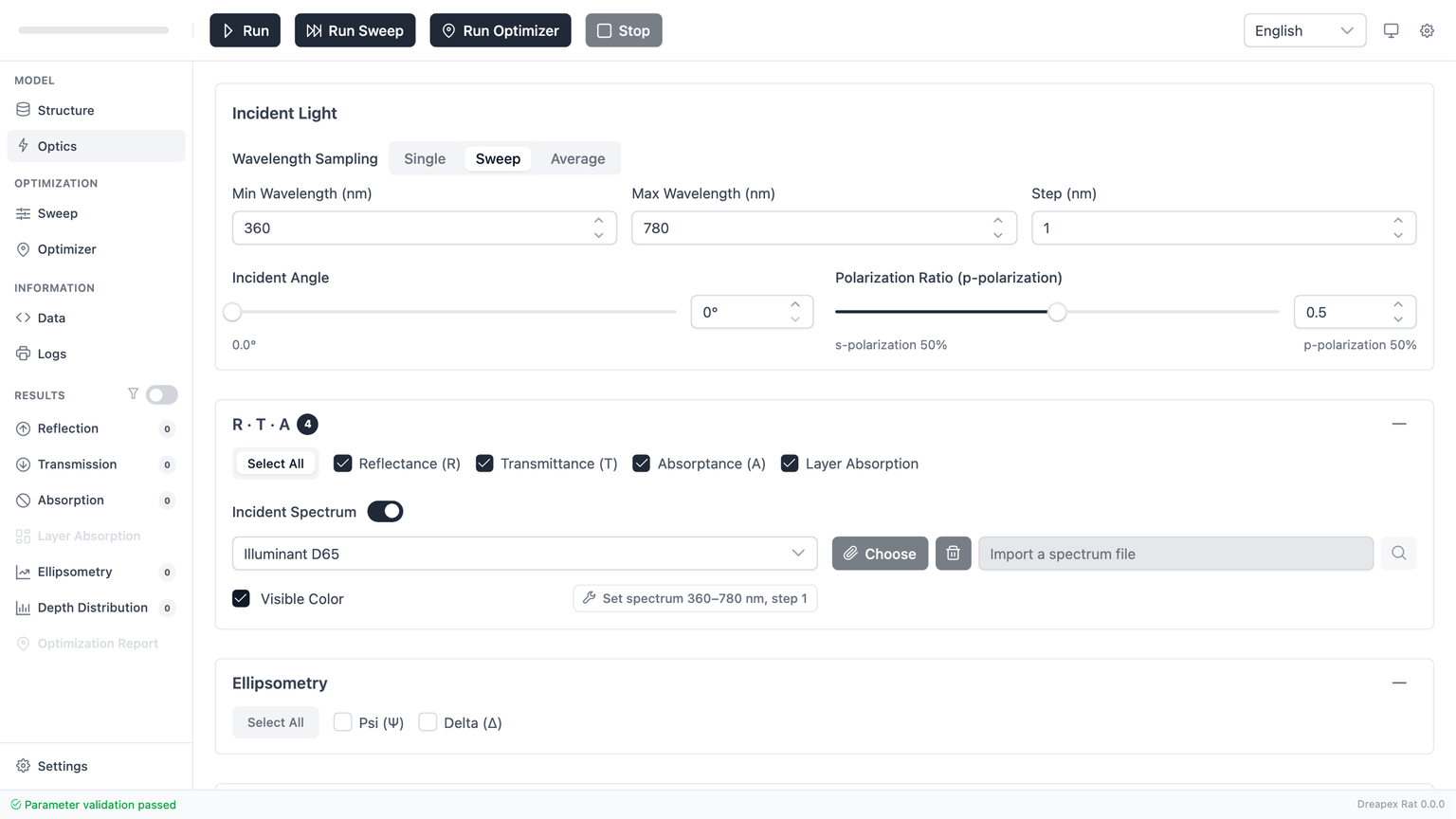

Optics 使用非偏振正入射，启用 R、T、A、Incident Spectrum 和 Visible Color。颜色积分使用 D65 相对光谱功率和 2° 观察者。
| 参数 | 值 |
|---|---|
| 波长模式 | Sweep |
| 波长范围 | 360–780 nm |
| 步长 | 1 nm |
| 入射角 | 0° |
| p 偏振占比 | 0.5（非偏振） |
| 入射光谱 | Illuminant D65 |
| 可见颜色 | 启用 |
| 观察者 | 2° |

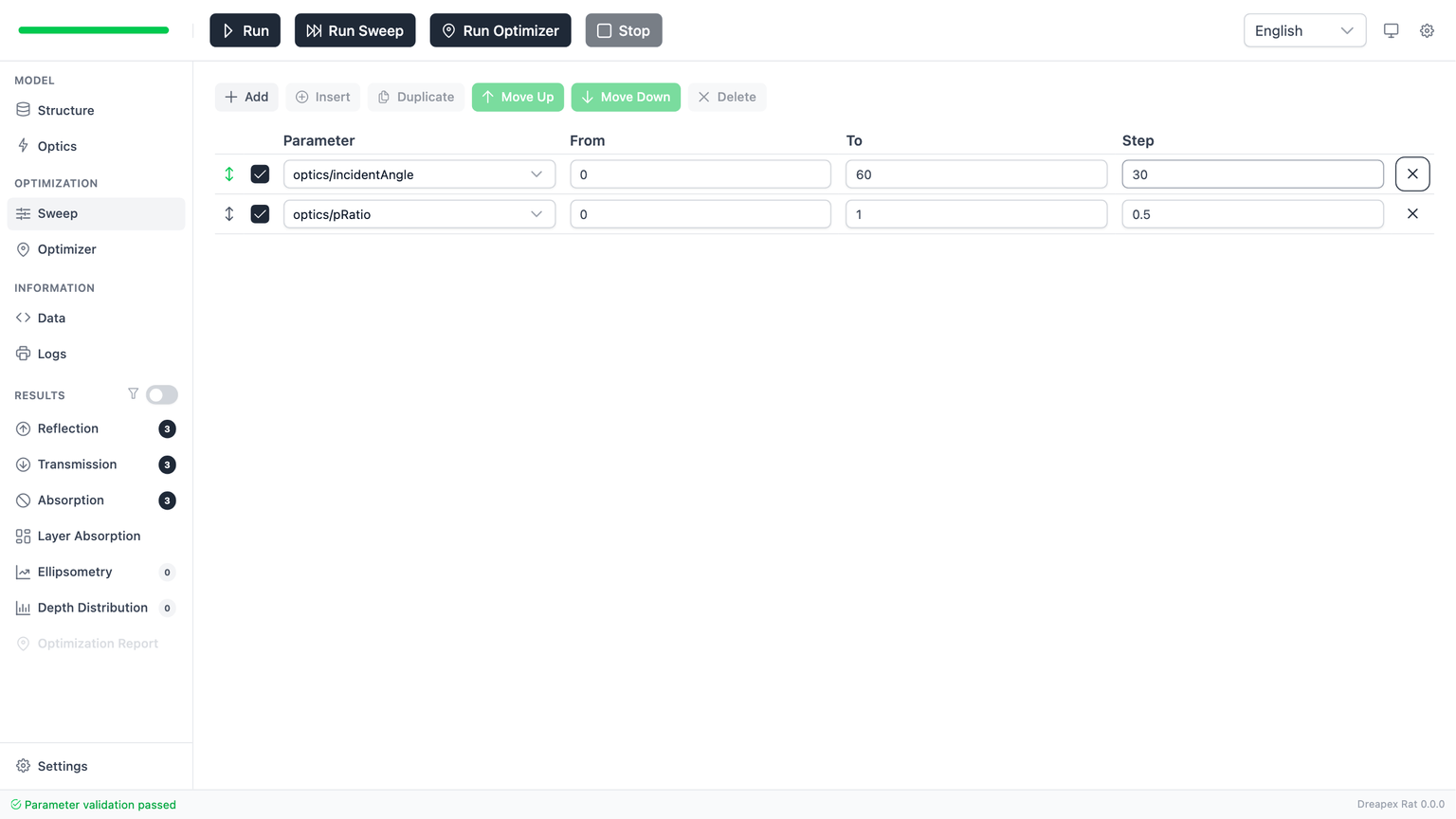

角度扫描只改变入射角，使用 0°、30°、60° 三个取值。这样可直接比较同一结构和光源下的角度色偏。
生成条件
Reflection / Transmission / Absorption Spectrum 需要非标量波长结果、对应的 R / T / A 探测器和已启用的入射光谱。
Reflection / Transmission / Absorption Color 还需要满足以下条件：
- 启用
Incident Spectrum。 - 启用
Visible Color。 - 波长范围严格为
360–780 nm。 - 步长严格为
1 nm。 - 启用需要分析的
R、T或A探测器。
这里的 360–780 nm / 1 nm 是 Dreapex TMM 的生成条件，不是 ISO/CIE 11664-3:2019测量流程的符合性声明。
Set spectrum 360–780 nm, step 1 会一次写入所需波长设置并启用颜色计算。修改光源、观察者或采样设置后，需要重新运行；结果页保留运行时使用的观察者和白点，不会随之后的设置改动而变化。
自定义 File 光谱按每纳米相对光谱功率读取，整体幅值可以任意缩放。光子计数谱或按频率给出的谱需要先换算成功率/纳米，否则颜色权重会发生系统性偏移。

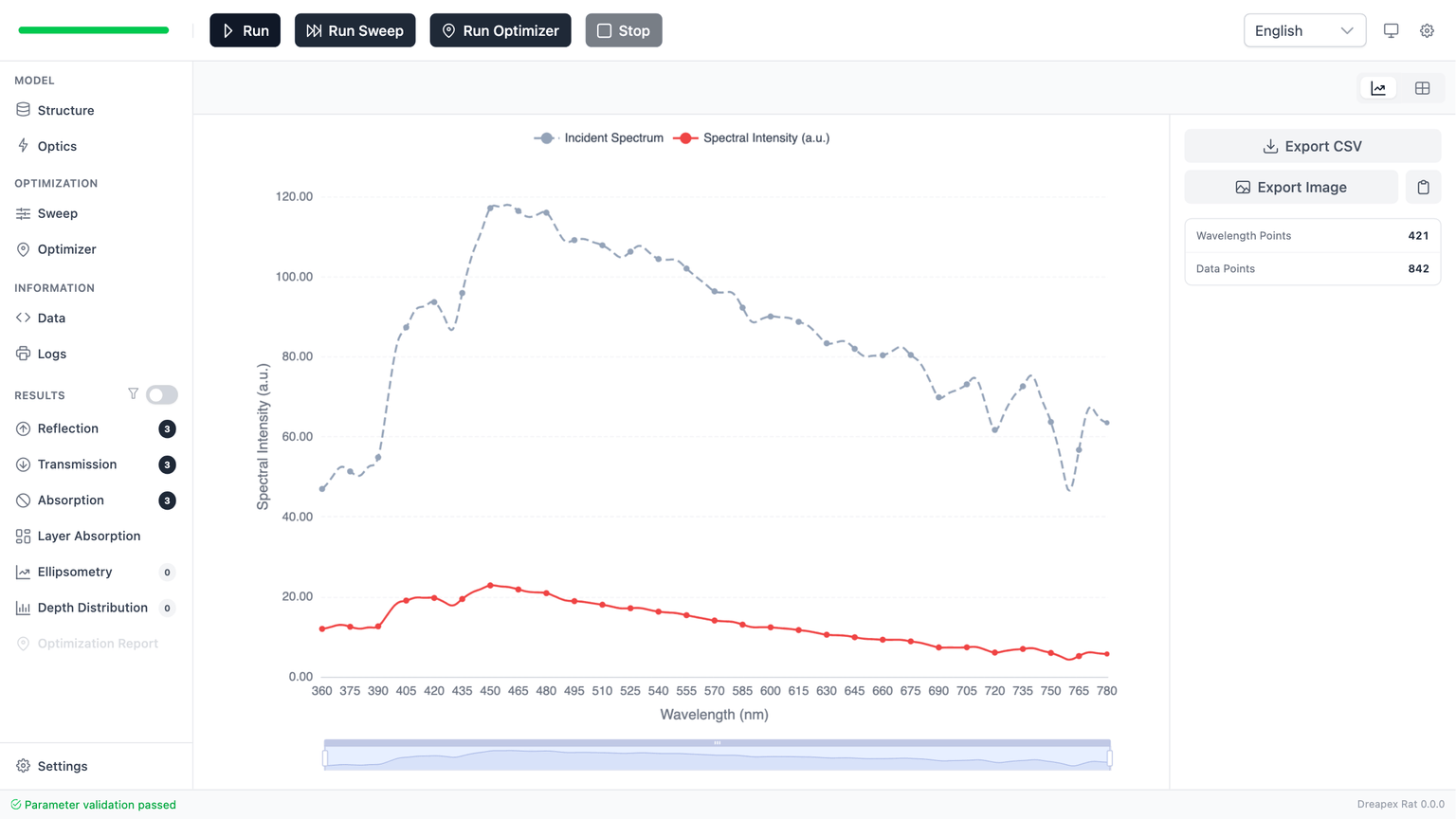

光谱结果
Reflection Spectrum、Transmission Spectrum 和 Absorption Spectrum 把当前入射光谱与结构的 R / T / A 响应结合起来。图中同时显示光源的相对光谱和反射、透射或吸收后的光谱强度。
原始 R / T / A 描述结构对每个波长的响应；加权光谱描述指定光源实际把能量放在哪些波段。更换光源会改变加权光谱和颜色结果，但不会改变同一结构在相同光学条件下的原始 R / T / A 曲线。

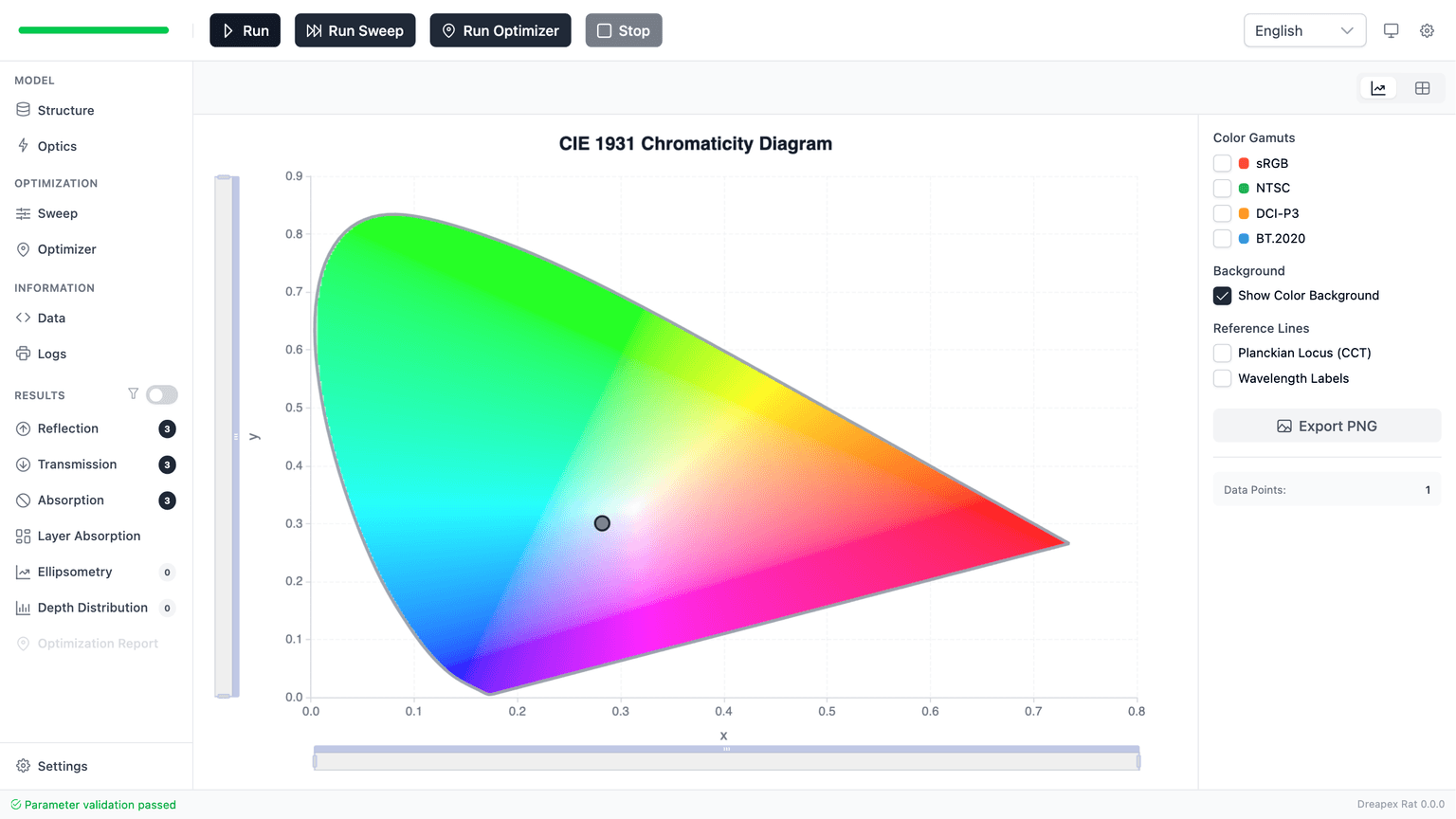

色度图
颜色页默认显示运行时观察者对应的色度图，色度坐标与术语见 CIE 015:2018《Colorimetry, 4th Edition》。2° 观察者使用 CIE 1931 xy 图，可叠加显示色域三角形、白点、普朗克轨迹和波长标签。10° 观察者使用 CIE 1964 色度轨迹；此时显示色域三角形和预设白点会造成坐标体系混用，因此这些叠加项不会出现。
单参数扫描会为每个参数值绘制一个点。Connect Data Points 可连接这些点，用于识别颜色移动方向；它只改变显示，不参与计算。点位应与参数值、数值色差和光谱变化一起判断，不能仅凭是否落入某个显示色域作结论。

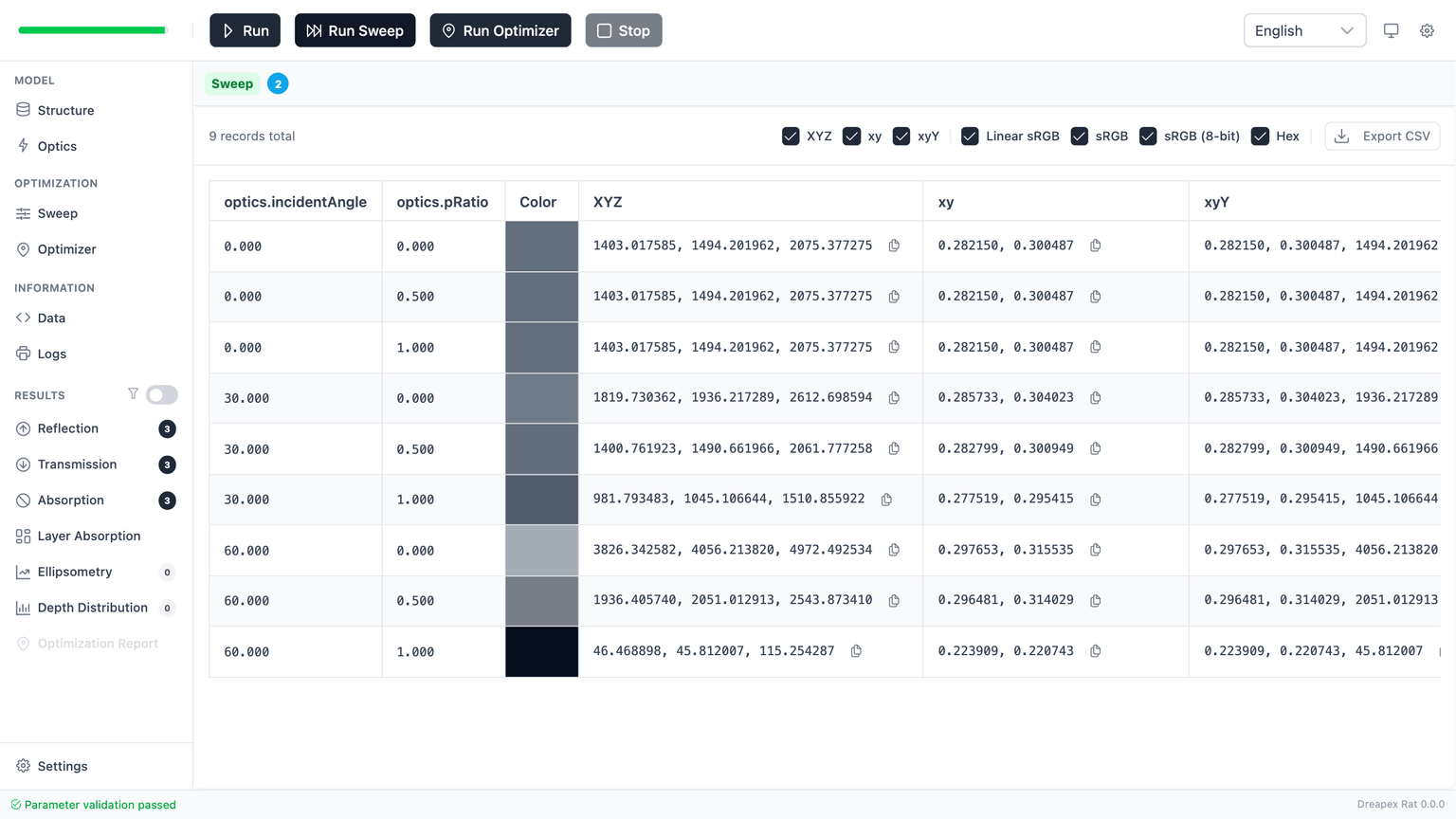

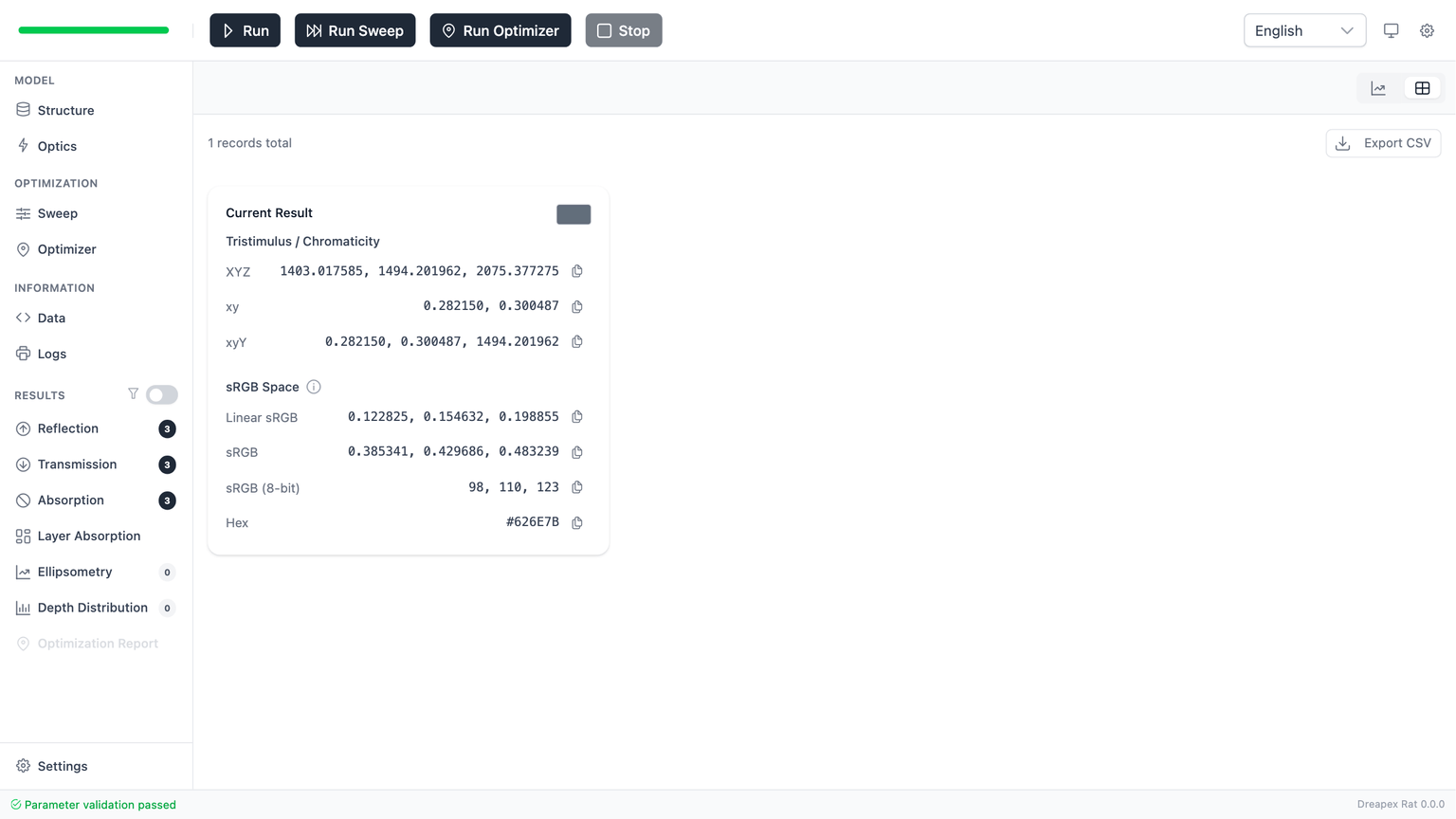

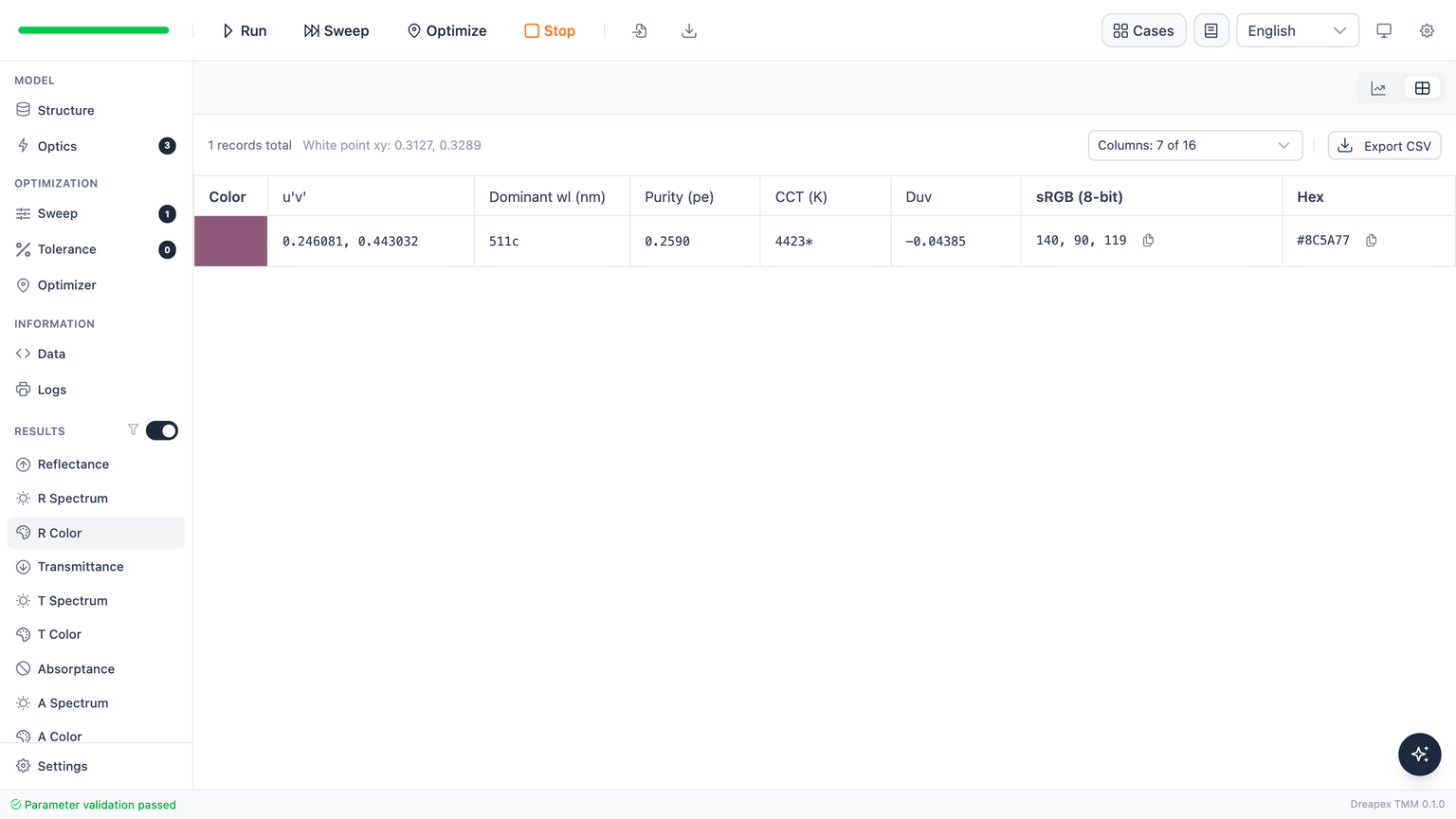

颜色数据表
单次计算与扫描结果使用同一张颜色数据表。单次计算只有一行；扫描结果每个参数组合占一行。Columns 可按任务隐藏屏幕列，Export CSV 始终导出完整审计数据。
| 指标组 | 字段 | 适用结果与用途 |
|---|---|---|
| 三刺激值与色度 | XYZ、xy、xyY | 记录光谱积分结果和色度位置；计算原理见 ISO/CIE 11664-3:2019 |
| 均匀色度 | u′v′ | 比较色度点之间的几何距离；坐标定义见 ISO/CIE 11664-5:2024 |
| 颜色描述 | 主波长、激发纯度、CCT、Duv | 描述色相方向、饱和程度与白光区域；反射与透射可用 |
| 显示预览 | Linear sRGB、sRGB、sRGB 8-bit、Hex | 屏幕预览和报告配色，不代表绝对辐射量 |
| 对象色 | L*a*b*、C*ab、h_ab | 以当前入射光谱为白点表示反射色或透射色；对象色定义见 ISO/CIE 11664-4:2019 |
| 亮度因子 | Y/Yi | 样品光谱积分三刺激值 与入射光谱三刺激值 的比值；反射、透射与吸收均可用 |
| 相对基准 | Delta E00、Delta u′v′ | 多行结果相对同一基准行的颜色变化；前者使用 ISO/CIE 11664-6:2022 的 CIEDE2000 公式 |
被吸收的能量不会作为颜色刺激到达观察者，因此吸收页不提供 L*a*b*、C*ab、h_ab、Delta E00、u′v′、主波长、激发纯度、CCT、Duv 或 Delta u′v′。吸收结果中的 Y/Yi 用于检查可见区加权吸收，不应解释为物体表面外观。
颜色指标与显示
XYZ 是本页各颜色量的共同起点：结果光谱与所选 CIE 标准观察者的颜色匹配函数积分，再派生 xy、u′v′、Lab 和显示色。2° / 10° 表示视场观察者，不是入射角或精度档位；数值也不是从屏幕色块反推得到。这里得到的是仿真色度值，不是实物测量或合格报告。入射光谱白点与亮度因子
反射与透射的 L*a*b* 白点就是本次运行使用的入射光谱。D65、A 光源和自定义文件会分别产生自己的白点；表格顶部显示冻结的白点 xy，CSV 也会记录它。不同光源或观察者下的 Lab 数值不能直接当作同一颜色条件比较。
Y/Yi 是当前运行条件下的 ： 为样品反射、透射或吸收光谱的三刺激值， 为入射光谱的三刺激值。该无量纲比值在表格中以百分比显示。只有在 D65、2° 观察者、正入射和非偏振同时成立时，它才与常用的可见反射、透射或吸收因子采用相同条件；其他配置下应按实际运行条件解释。
基准行与颜色差异

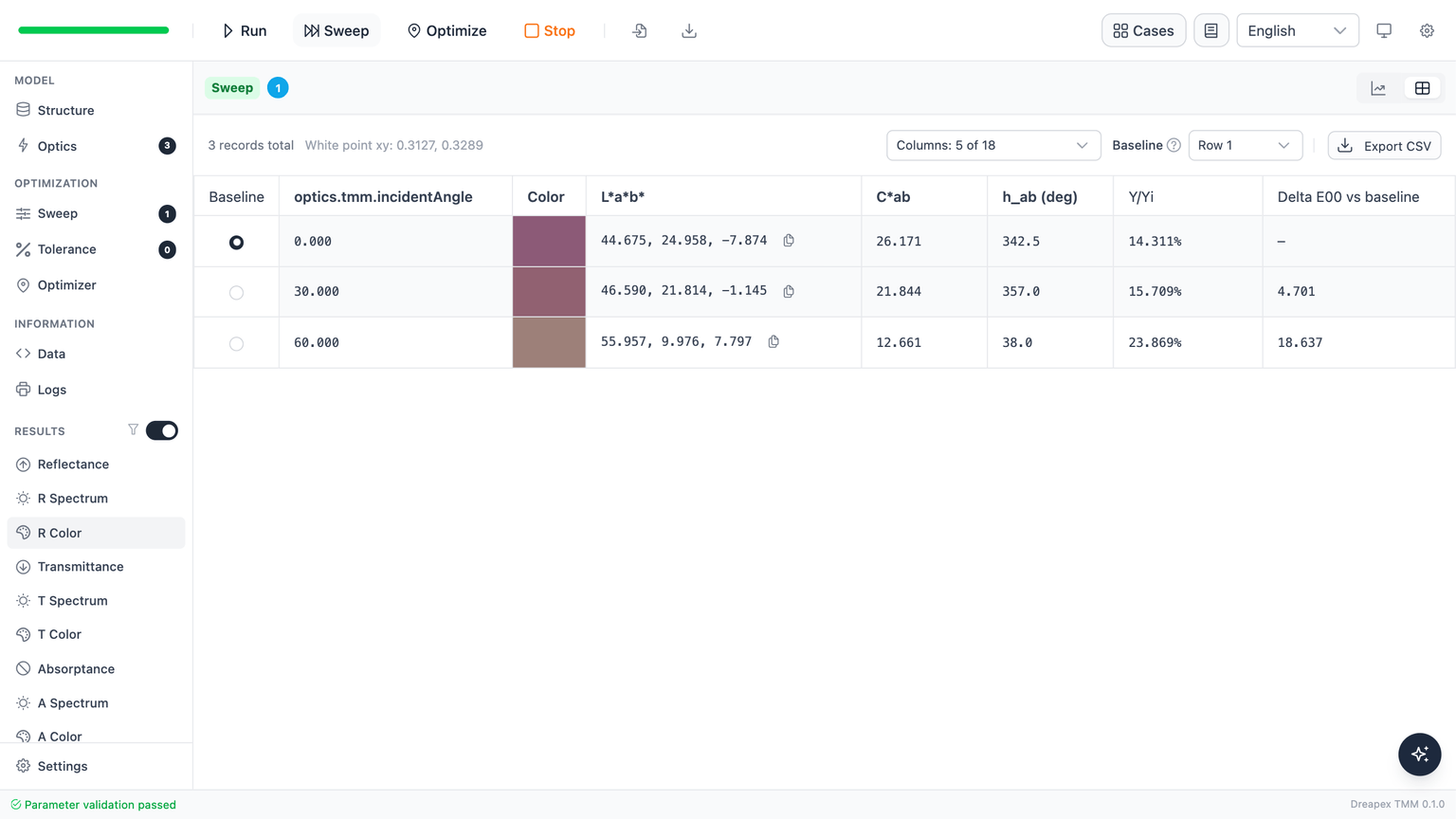

多行表格默认把第一行设为 Baseline。可直接点每行左侧的单选按钮，也可使用表格顶部的基准下拉框。Delta E00 和 Delta u′v′ 共用这一行，因此切换基准会同时更新两列。
Delta E00 使用 CIEDE2000，亮度、彩度和色相的权重因子分别为 、 和 ，三者固定为 1。
Delta E00 只用于比较同一照明体、观察者、白点和计算条件下的反射色或透射色。数值本身没有通用合格阈值，验收应采用对应产品或客户规范。

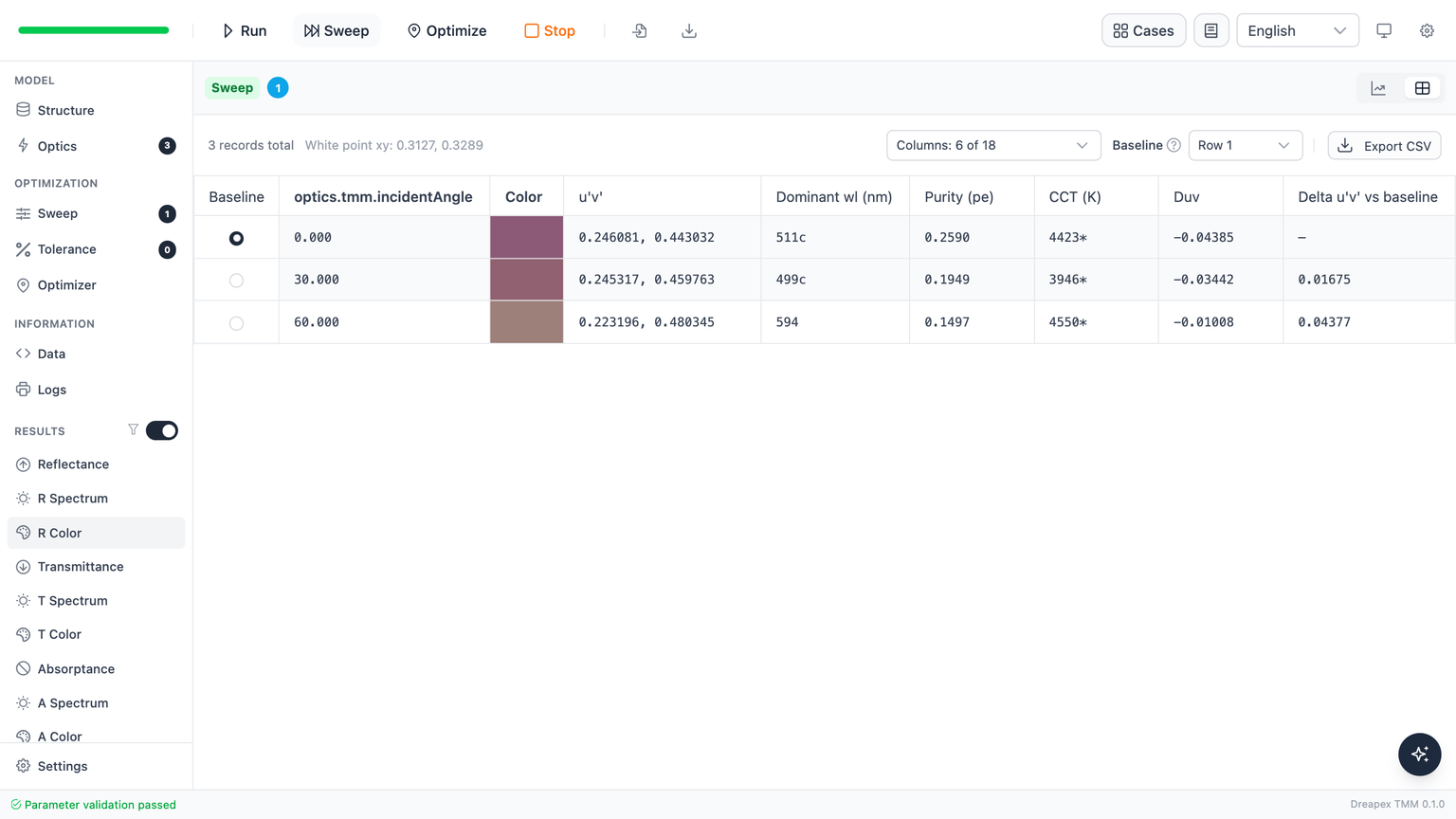

Delta u′v′ 是 CIE 1976 u′v′ 平面上的直线距离，不需要参考白点，也不提供通用合格阈值。验收时应使用产品规格或客户约定的限值。本例中，反射色由 0° 的紫红色逐渐转为 60° 的暖棕色；60° 相对 0° 的 Delta u′v′ 为 0.04377，Delta E00 为 18.637，说明大角度下同时出现明显的色相与明度变化。
主波长与激发纯度
主波长描述从消色参考点指向当前色度点的感知色相方向，不等于光谱曲线的峰值波长。反射与透射以本次入射光谱白点作为消色参考：
- 普通数值表示光谱轨迹上的主波长，单位为纳米。
- 数值后的
c表示紫线颜色对应的互补波长。 - 当激发纯度
pe < 0.01时，色度点过于接近消色参考，主波长会显示—，避免放大微小数值扰动。
CCT 与 Duv
CCT 和 Duv 仅在 2° 观察者下提供，并使用 Ohno (2014) 方法。CIE TN 013:2022说明了相关色温在普朗克轨迹附近的适用范围；高饱和颜色应优先使用 xy、u′v′ 和主波长：
Duv > 0表示色度点位于普朗克轨迹上方，近白光通常偏绿；Duv < 0表示位于轨迹下方，近白光通常偏粉。- 仅当
|Duv| <= 0.05时显示CCT；超出后CCT显示—，Duv仍保留。 - 当
0.006 < |Duv| <= 0.05时，CCT后带*。±0.006只是 Dreapex TMM 选择的参考提示带，不是分档或合格判定。
运行模式
| 当前结果 | 默认视图 | 表格行为 |
|---|---|---|
| 单次计算 | 色度图 | 切换后显示一行颜色表 |
单参数 Sweep | 色度图 | 可在图和多行表格之间切换 |
两个及以上参数的 Sweep | 表格 | 直接使用表格，不提供图表切换 |
色度图最多显示 2,000 个点。超过后使用表格和 CSV；数据仍然保留，只是不再一次绘制全部点。
下一步
需要把颜色变化与 R/T/A 曲线共同筛选时，进入 RTA 与层吸收分析。需要自动搜索目标反射色或透射色时，继续阅读优化器。
