金属-DBR 界面的 Tamm Plasmon
本案例讨论的是一个非常典型、同时又完全处在一维 TMM 适用范围内的界面模问题：金属薄膜与介质 DBR 之间的局域光学态。它的标志性特征不是宽带高反射，而是嵌在高反射背景中的窄共振谷。
对 Dreapex TMM 用户来说，这一点与“全向反射器”案例有根本区别。虽然结构仍然是一维分层，但设计目标已经从“带隙级高反射”变成“界面共振模”。因此，除了 Reflectance，还必须查看深度分布类结果，尤其是界面附近的场量。
研究背景
Tamm plasmon 是出现在金属与周期介质反射镜界面处的局域模。可以把它理解为一种界面态：DBR 提供带隙，金属边界提供额外相位条件，二者共同决定局域模是否存在。
这仍然是 TMM 的天然问题，因为核心几何仍是标准分层薄膜。最重要的观测量是反射谱中的共振谷，以及界面附近的场增强。对于经典的正入射结构，并不需要横向光栅或二维耦合结构。
论文信息
- 论文：Tamm plasmon-polaritons: Possible electromagnetic states at the interface of a metal and a dielectric Bragg mirror
- 作者：M. Kaliteevski, I. Iorsh, S. Brand, R. Abram, J. Chamberlain, A. Kavokin, I. Shelykh
- 期刊：Physical Review B 76, 165415 (2007)
- DOI：10.1103/PhysRevB.76.165415
- 目标现象：论文中金属-DBR 界面模对应的反射共振与界面局域场
这篇论文是该类界面模的经典理论文献。对当前文档站来说，首轮复现的目标是“模式特征本身”，而不是某一具体样品的全部实验细节。
从论文结构到 TMM 模型的映射
本案例采用下列标准界面结构：
| 项目 | 本案例中的 TMM 模型 | 说明 |
|---|---|---|
| 入射介质 | Air | 对应标准反射激发条件 |
| 顶层 | 薄金属膜，优先使用文件型 n,k | 金属相位和损耗会显著影响共振位置 |
| DBR | 有限层数的高/低折射率交替介质栈 | 提供界面模所在的高反射背景 |
| 基底 | 透明支撑层或等效半无限背底 | 保持模型简洁，突出界面本身 |
| 折射率模型 | 金属使用 main/Ag/nk/Johnson.yml，DBR 使用 main/TiO2/nk/Siefke.yml 与 main/SiO2/nk/Malitson.yml | 相位条件直接绑定到具名数据库条目，而不是匿名近似值 |
| 波长范围 | 围绕预期界面模位置的窄波段扫描 | 便于稳定识别共振谷 |
本章在 Dreapex TMM 中建议首轮就直接使用内置数据库中的三项材料：Ag / Johnson、TiO2 / Siefke 和 SiO2 / Malitson。这样虽然仍不是某个具体样品的工艺复刻，但至少可以保证界面模搜索是基于真实色散金属和真实介质数据开展的。
复现目标与判断标准
本案例的核心是“界面共振模”，因此判断标准也不同于宽带镜面：
- 在 DBR 的高反射背景内部或附近出现窄的反射共振谷。
- 改变金属厚度或 DBR 中心条件时，共振谷位置会以物理一致的方式移动。
Electric Field或其他深度分布结果显示界面附近存在明显局域增强。- 场强从界面向两侧衰减，而不是在整个膜系中均匀分布。
首版不要求：
- 共振线宽与论文完全一致
- 对金属损耗做精确拟合
- 把论文中的所有参数扫描全部重建出来
在 Dreapex TMM 中的复现步骤
本章中的图片是来自软件真实界面的“页面类型参考图”，用于说明复现时应查看哪些页面。实际共振位置与深度，仍取决于你选择的金属材料数据和界面相位条件。
建议按下列顺序操作：

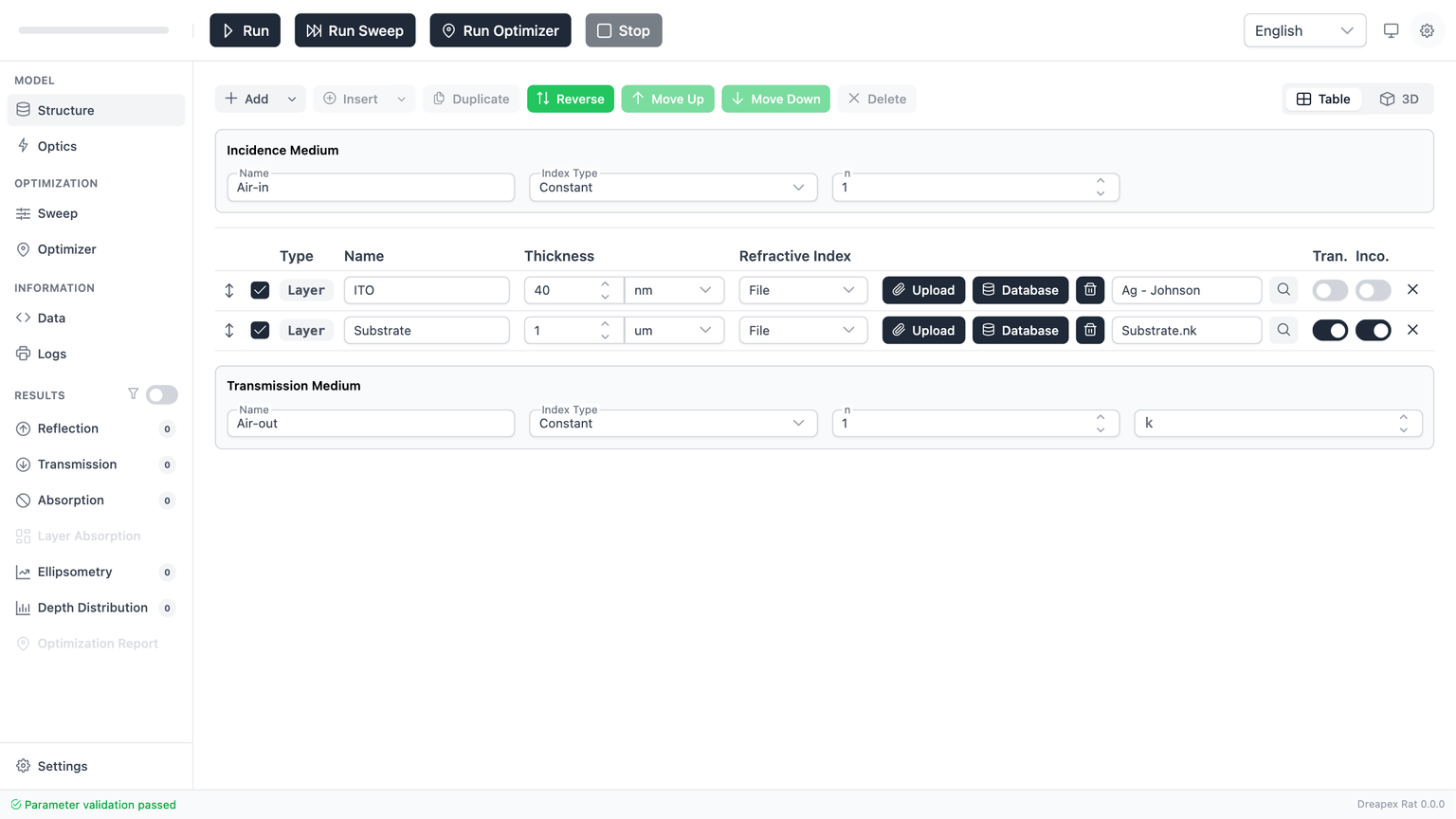

- 在
Structure中先建立有限周期 DBR。 - 在 DBR 入射侧加入薄金属层，使界面顺序为
Metal -> DBR。 - 金属层直接选

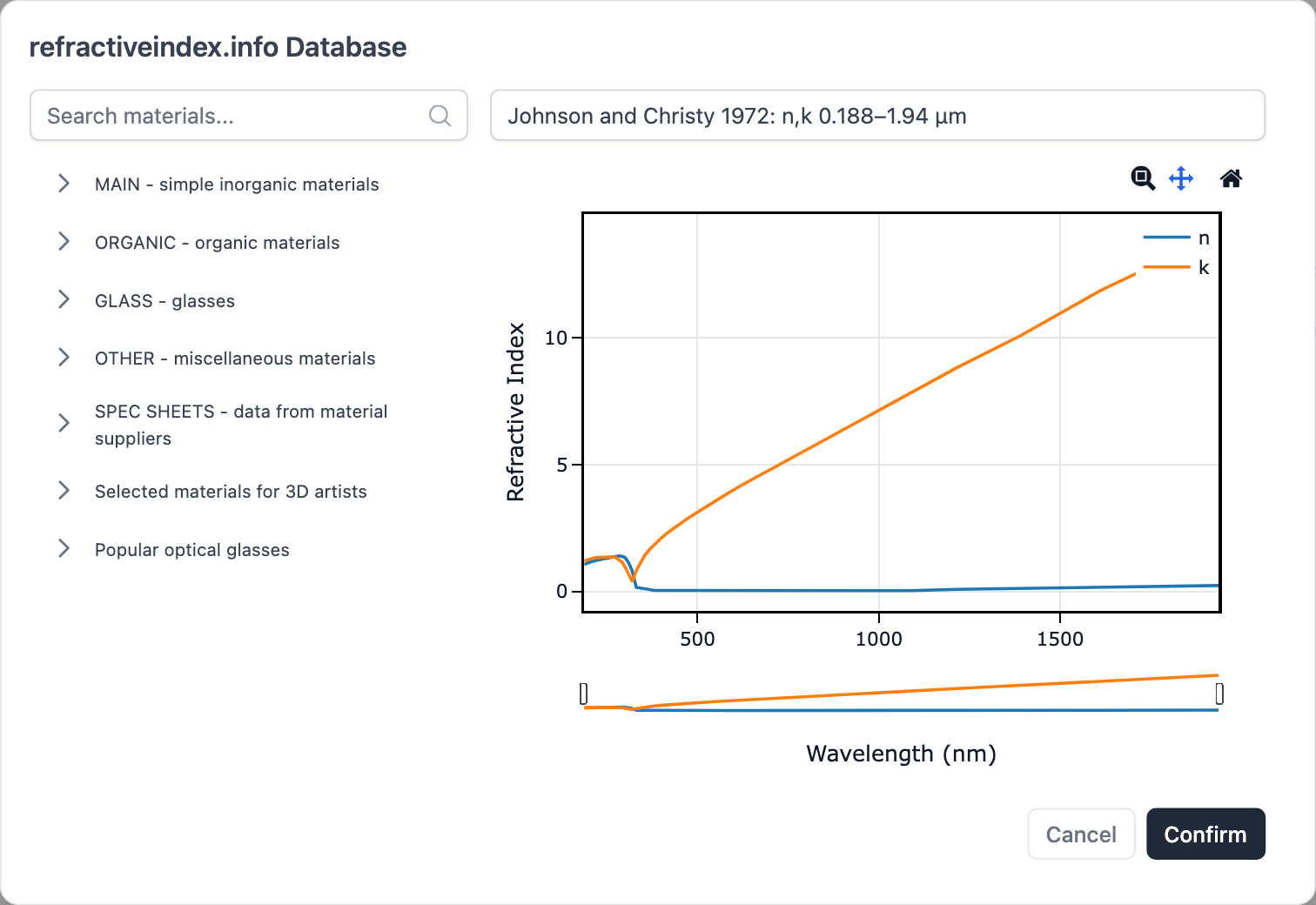

main/Ag/nk/Johnson.yml，DBR 对应层选main/TiO2/nk/Siefke.yml与main/SiO2/nk/Malitson.yml。 - 在
Optics中把波长扫描范围收窄到预期界面模附近。 - 开启
Reflectance，并至少开启一个深度分布量，如Electric Field。 - 先执行单次
Run定位共振，再决定是否增加扫描参数。
需要重点查看的结果页面
这个案例需要同时看两类结果：

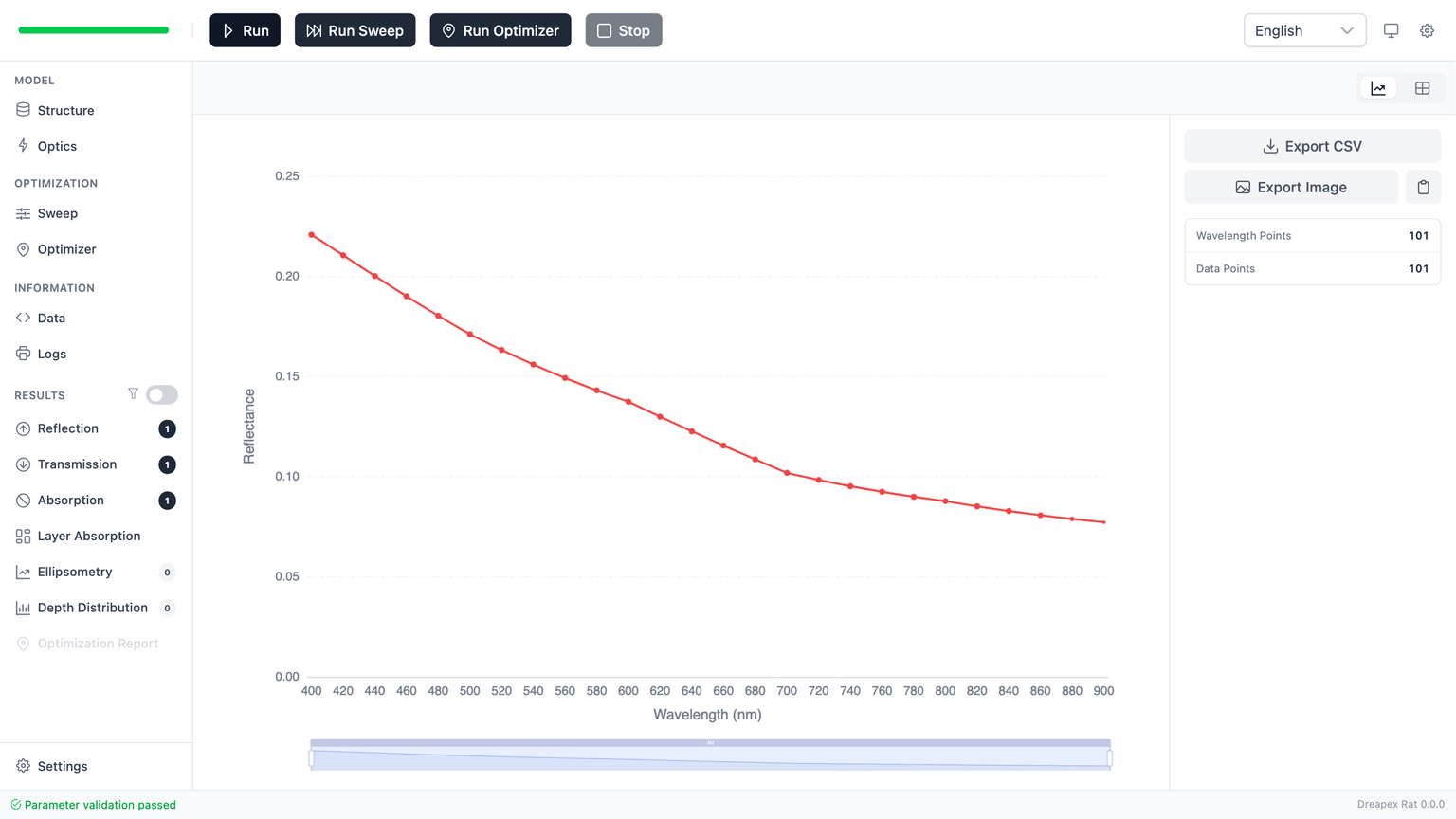

Reflectance，用于定位界面模共振谷。Electric Field，用于确认该模式确实局域在金属-DBR 界面，而不是普通腔模。
仿真结果与论文视觉对照

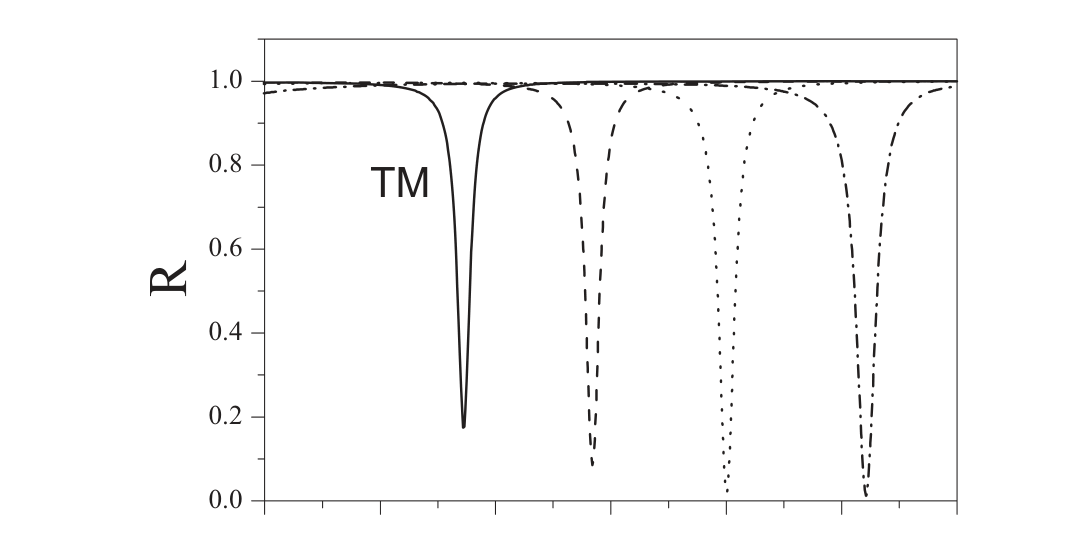

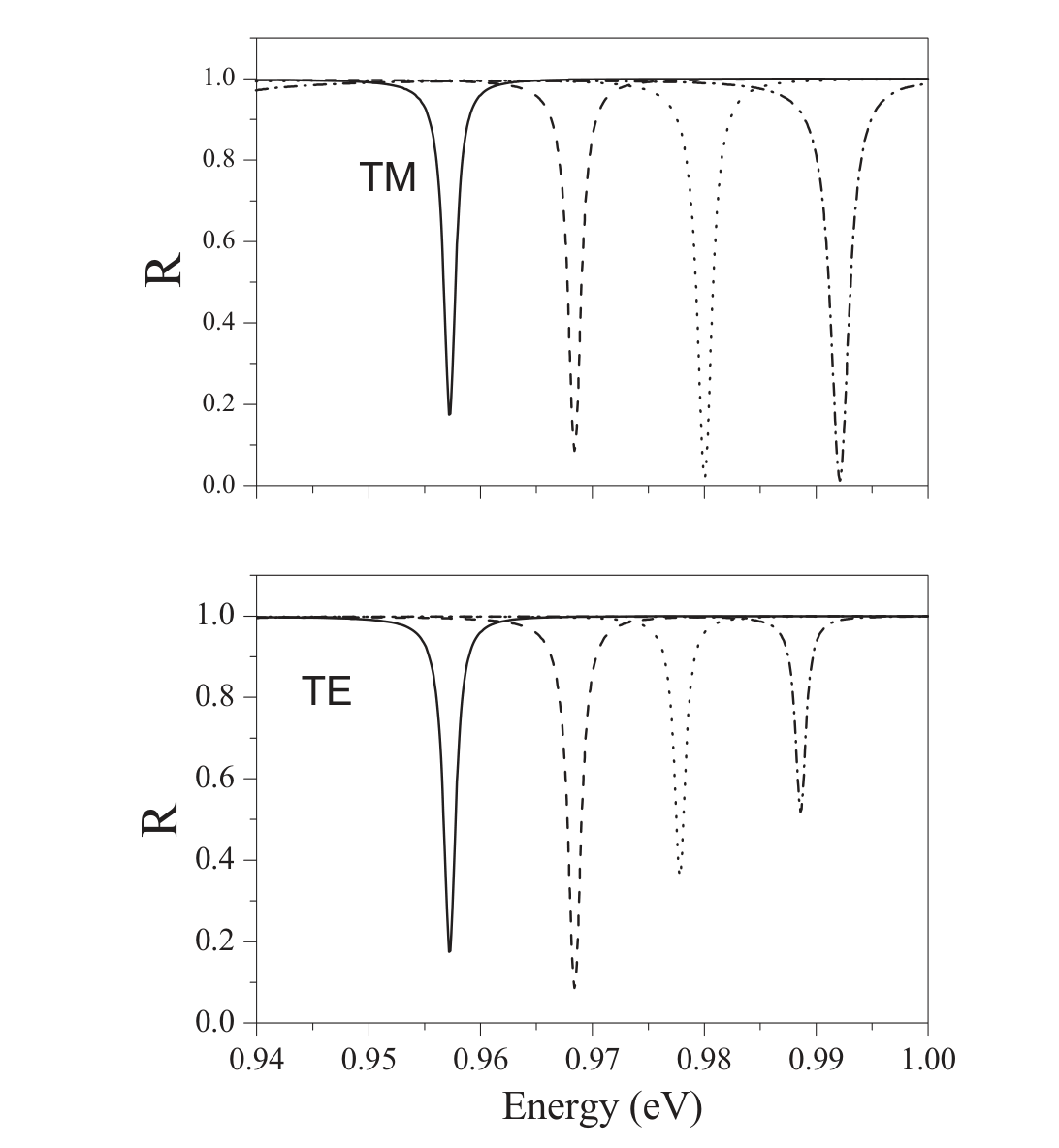

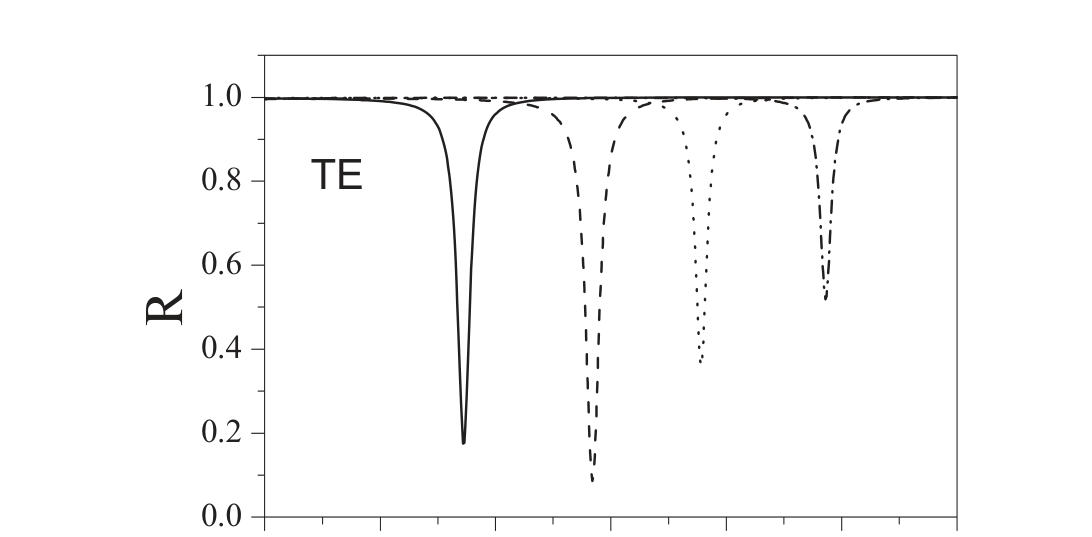

论文中的关键特征，是“高反射背景中的局域共振”，而不是普通多层膜的宽带起伏。因此，对照时不应把它看成全向反射器案例的微小修饰，而应明确识别一个界面模特征。
当模型设置合理时，应出现以下与论文一致的视觉逻辑：
- 在较高反射的背景波段中出现局域共振谷
- 这个共振特征在光谱上是局域的，而不是宽带整体下沉
- 电场峰值位于金属-DBR 边界附近
- 场强从界面向两侧衰减
如果最强场峰值出现在介质栈内部深处，而不是界面附近，那么当前结果更接近普通分布式腔模，而不是目标界面模。
偏差分析
最主要的偏差来源包括：
- 即使都来自内置数据库，所选银数据集不同也会引起明显偏差
- 金属层厚度、表面状态和损耗并未精确匹配
- DBR 周期数有限，而论文理论讨论常接近理想反射镜
- 未计入表面粗糙度、过渡层和界面附加损耗
- 波长窗口太宽或采样太粗，导致共振被“冲淡”
与全介质 Bragg 栈相比，这个案例对相位和损耗更敏感，因此共振位置存在偏差是正常的。
可进一步扩展的实验
- 扫描金属层厚度，观察共振位置与深度的变化。
- 增加 DBR 周期数，比较高反射背景对界面模的束缚作用。
- 对比
Electric Field与Absorption Density，区分“局域增强”与“实际耗散”。 - 改用数据库中的其他银或金条目再跑一次，量化金属色散对结果的敏感性。
