简介
应用场景与核心功能

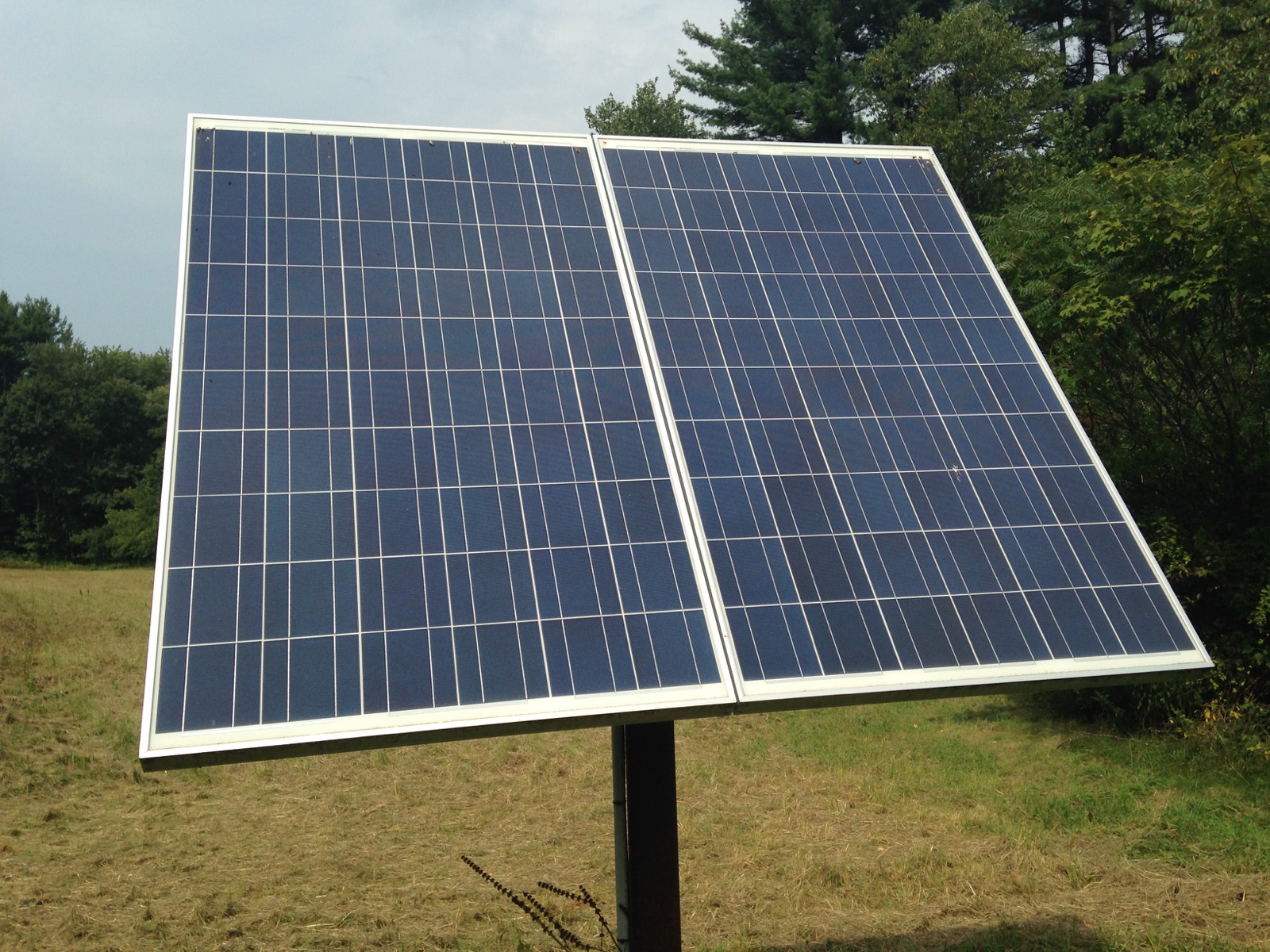

Dreapex TMM 是基于传递矩阵法（Transfer Matrix Method）的在线薄膜光学仿真平台，可用于仿真设计分布式布拉格反射镜（DBR）、减反膜、光电探测器、太阳能电池吸收层、光学滤波器等一维多层薄膜结构，覆盖反射率/透射率/吸收率、椭偏参数（Psi/Delta）、色散特性（相位/群延迟/GDD/DGD）和层内场分布等分析。
适用范围
Dreapex TMM 适用于沿厚度方向分层、横向近似均匀的一维光学结构。典型求解对象包括：
- 介质多层膜
- 吸收薄膜与导电薄膜
- 薄膜-基底组合结构
- 含相干层与非相干层的混合膜系
它适合处理以反射、透射、吸收、椭偏、层内场分布或色散特性（相位、群延迟、GDD、DGD）为核心指标的薄膜问题。
对于横向图形结构、强衍射问题或严格三维电磁场问题，Dreapex TMM 不应作为主要求解器。
典型应用场景
Dreapex TMM 适合以下几类常见工作：
| 应用场景 | 关注指标 | 常用功能 |
|---|---|---|

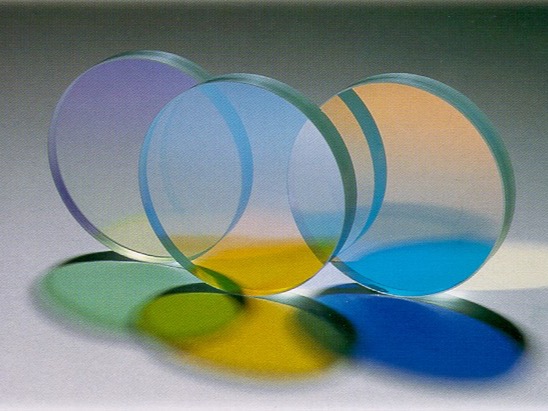

| 薄膜镀层设计 | 指定波段内的低反射或高透射 | Structure、Optics、Reflectance、Transmittance |
| 吸收层分析 | 总吸收与层内吸收分布 | Absorptance、Layer Absorption |
| 角度与偏振敏感性研究 | 入射角变化、s/p 分量差异 | Optics、Sweep、基础结果页 |
| 椭偏建模与对比 | Psi/Delta 曲线 | Optics、Ellipsometry |
| 层内场与能量沉积分布分析 | 电场增强、能流方向、吸收密度 | Depth Distribution |
| 色散分析 | 相位、群延迟、GDD、DGD，用于脉冲展宽与 PMD 评估 | Phase、GD、GDD、DGD |
| 设计参数搜索 | 厚度、折射率、边界参数的目标寻优 | Sweep、Optimizer、Optimization Report |
上表中的「常用功能」列可直接作为导航入口，快速定位到对应的结果页面。
核心功能
当前版本的能力可按功能模块划分如下：
| 功能模块 | 主要内容 |
|---|---|

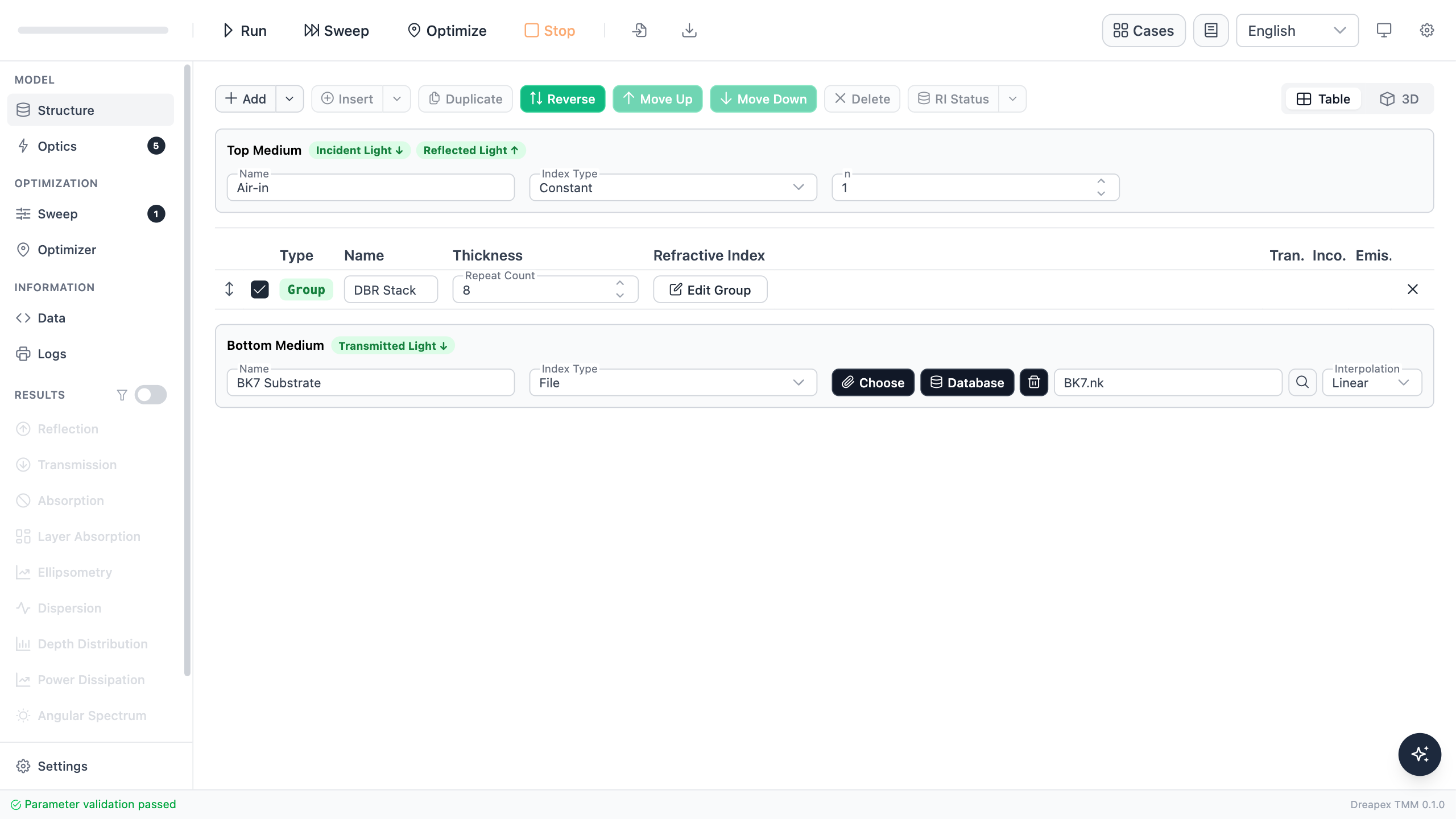

| 结构建模 | 在 Structure 中定义层序、厚度、折射率模型、Layer Group 和环境介质；内置 RI 数据库浏览器 |
| 光学条件配置 | 在 Optics 中设置入射角、偏振、波长模式、探测器、锥角平均和入射光谱 |
| 普通计算 | 通过 Run 执行单次基准计算 |
| 参数扫描 | 使用 Sweep 与 Run Sweep 进行受控参数变化 |
| 参数优化 | 使用 Optimizer 与 Run Optimizer 执行目标驱动的参数搜索；支持 Scalar、Curve Fit 和 Color Match 目标类型；算法包括 TRF、L-BFGS-B 和 Nelder-Mead |
| 结果分析 | 通过频谱、颜色、椭偏、色散、深度分布与优化报告页面解释结果 |
结果类型包括：
| 结果组 | 代表页面 | 典型问题 |
|---|---|---|
| 能量结果 | Reflectance、Transmittance、Absorptance | 整体反射/透射/吸收是否满足指标 |
| 层内吸收 | Layer Absorption | 吸收主要发生在哪一层 |
| 光谱与颜色 | 各类 ...Spectrum 与 ...Color 页面 | 光谱外观与可见颜色的变化 |
| 椭偏结果 | Psi、Delta | 椭偏响应对结构变化的敏感性 |
| 色散结果 | Phase、GD、GDD、DGD | 脉冲展宽、群延迟色散与偏振模色散 |

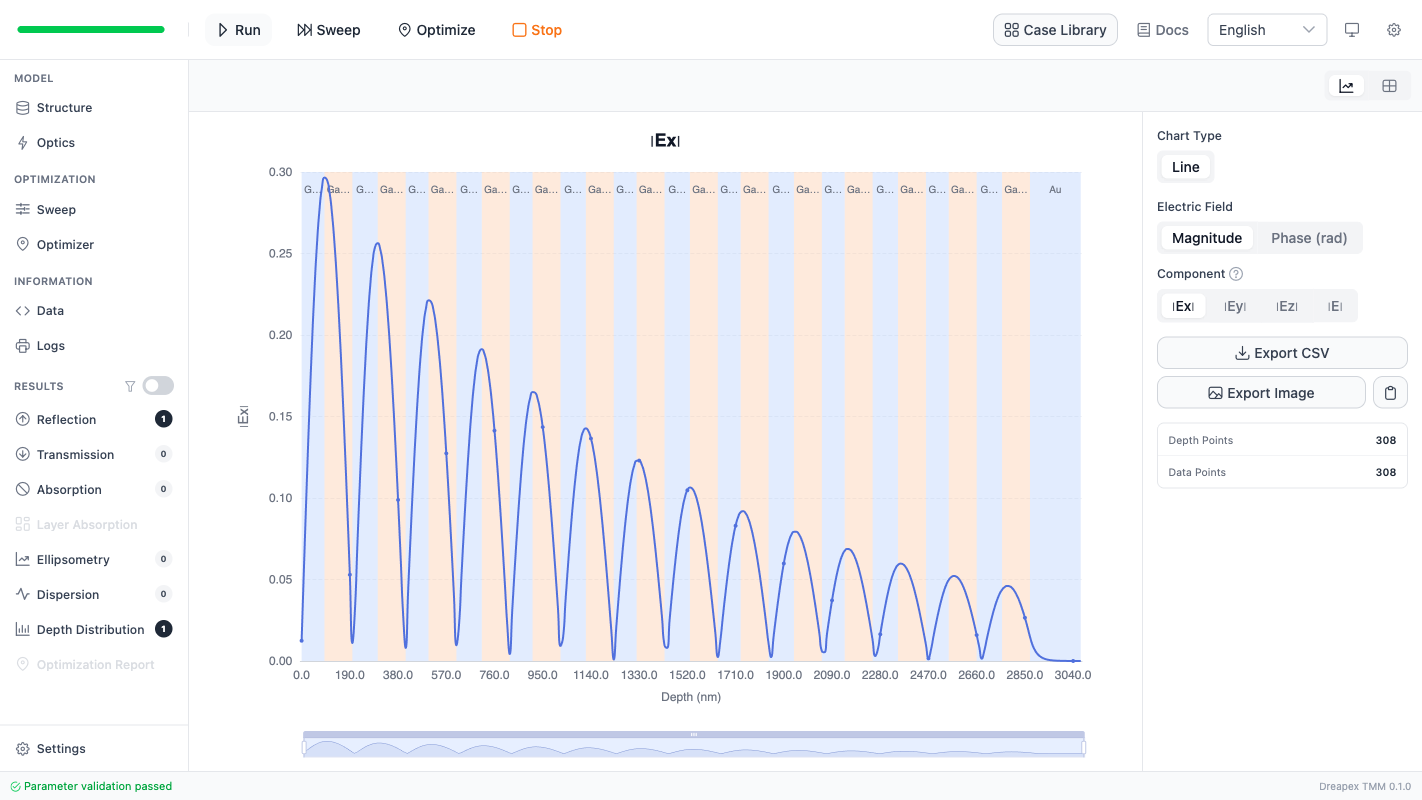

| 深度分布 | Poynting Vector、Absorption Density、Electric Field、Refractive Index | 能流、吸收和场量在厚度方向的分布 |
| 优化结果 | Optimization Report | 目标函数的收敛情况与最优参数 |
工程优势
相对于仅依赖脚本或分散数据处理，Dreapex TMM 的直接价值在于：
| 优势 | 说明 |
|---|---|
| 可视化建模 | 可直接在界面中编辑层结构与求解条件，降低首次建模门槛 |
| 结果链路完整 | 从结构定义、运行、日志到结果分析位于同一工作流中 |
| 兼顾入门与进阶 | 可先完成基础频谱计算，再扩展到扫描、优化、椭偏和深度分布 |
| 便于参数对比 | 通过 Sweep 与结果页可快速比较变量变化带来的响应差异 |
| 适合工程迭代 | 适用于“建模 -> 计算 -> 校验 -> 修正”的重复分析过程 |
下一步
继续阅读 快速开始，搭建一个简单的 DBR 结构并完成第一次可复现计算。
