功率耗散
读取功率随面内波矢的分布
功率耗散（Power Dissipation）页面显示发光偶极子耦合到各面内波矢分量的功率分布。x 轴为面内矢量，y 轴为耦合系数 K（功率耗散谱密度）。将 K 对面内矢量积分，可得到各光学模（Top Outcoupling、Waveguide、Evanescent 等）的能量占比，详见模分布页面。
读取图表
坐标轴
| 轴 | 含义 |
|---|---|
| X 轴 | 面内矢量，取决于 Optics 页中选择的面内矢量类型 |
| Y 轴 | K（功率耗散谱密度，Power Coupling Coefficient） |
面内矢量类型有三种：
| 类型 | 标签 | 说明 |
|---|---|---|
Effective Index (nEff) | 有效折射率 (nEff) | 默认选项，范围 0–2.0，步长 0.01 |
In-plane k | 面内 k | 归一化面内波矢，范围 0–1，步长 0.01 |
In-plane u | 面内 u | 等于 sin(θ_e)，范围 0–1，步长 0.01 |
三种参数化方式描述同一物理量，可依需求选择；其物理含义和模式边界详见发光理论。
偏振与方向
图例控件分为两组：
| 控件 | 选项 |
|---|---|
| Polarization（偏振） | TE / TM / Total |
| Direction（方向） | Total（总计）/ Top（上出光侧）/ Btm（下出光侧） |
Total（方向）= 上出光侧 + 下出光侧之和TE仅对横电偏振分量求和，TM仅对横磁偏振分量求和，Total（偏振）= TE + TM

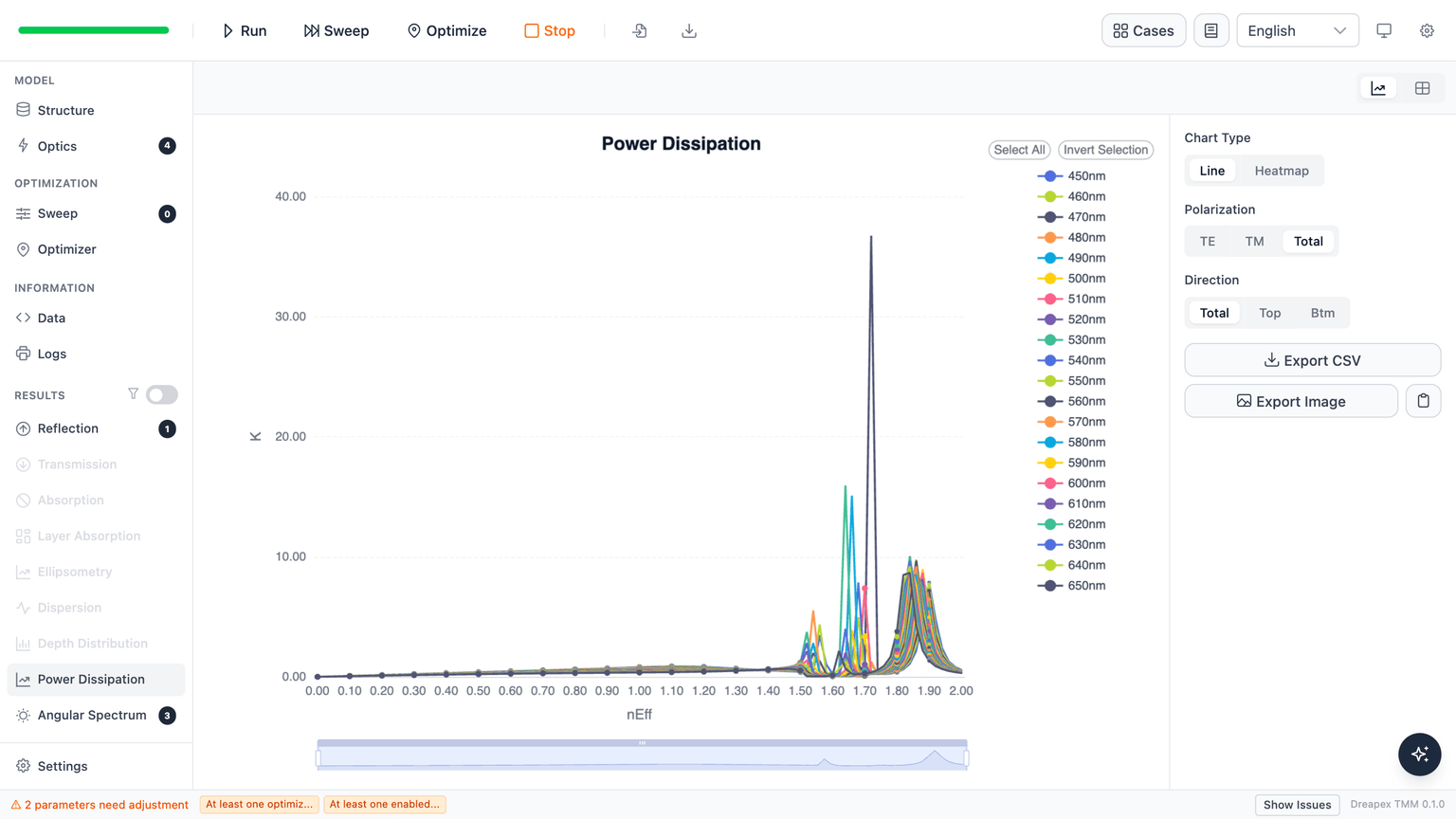

下图展示 Direction 控件对功率耗散曲线的影响：
波长扫描

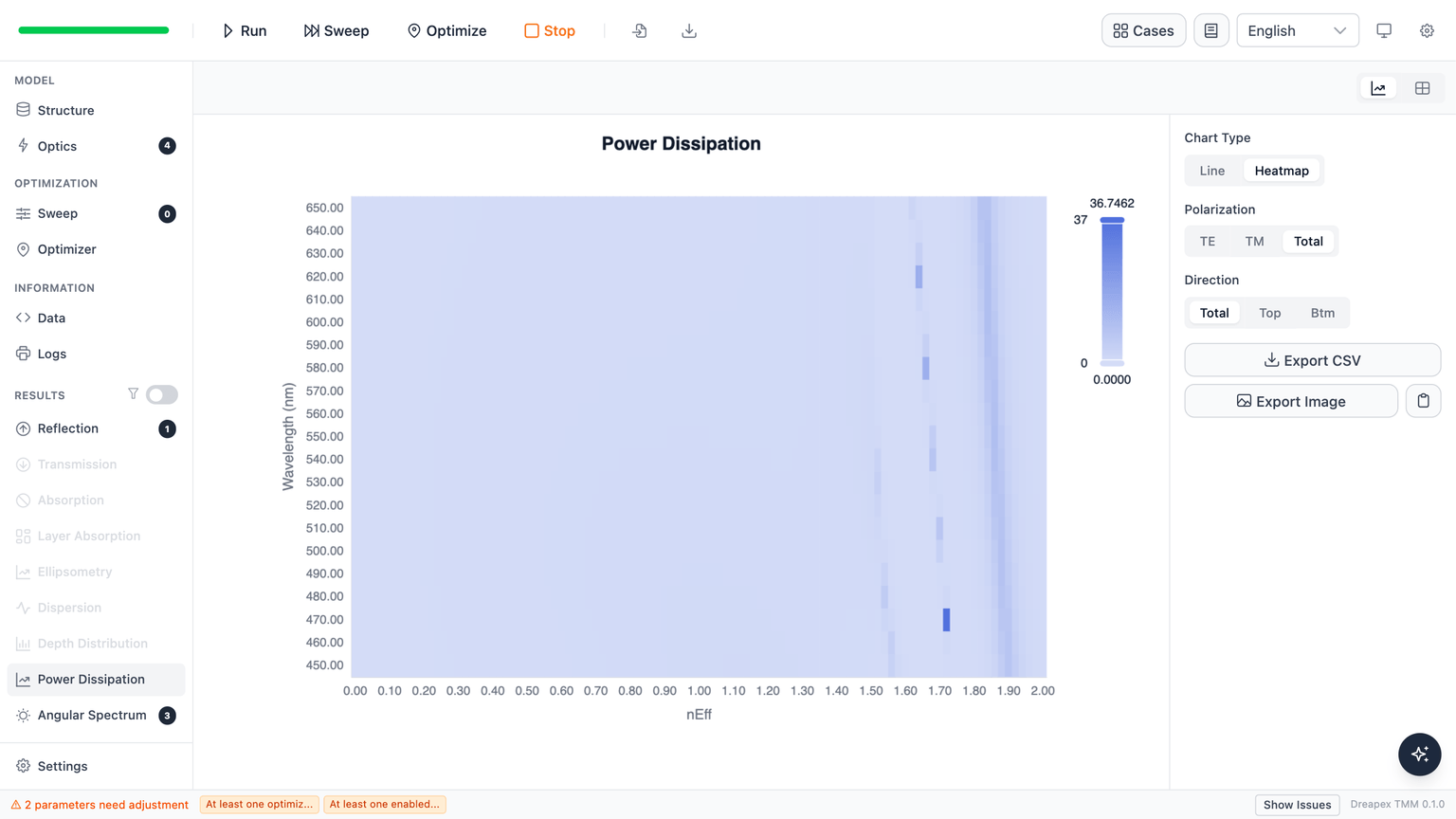

当 Optics 中 Power Dissipation 的波长模式设置为 Sweep（扫描）时，数据变为二维（面内矢量 × 波长），可切换到热图（Heatmap）视图查看整体分布：
在热图中：
- 横轴为面内矢量，纵轴为波长
- 颜色深浅代表 K 的大小
- 波导模（Waveguide mode）在特定矢量处呈现局域化亮线
当波长模式为 Single（单值）时，图表固定为折线图，不提供热图切换。
Power Dissipation 探测器不支持加权平均（Weighted Average）波长模式，仅支持
Single 和 Sweep。模式边界
功率耗散曲线中几个关键 nEff（或等价的 k/u）临界值将 K 分布划分为不同光学模区域。以 nEff 为例：
| 边界 | 含义 |
|---|---|
nEff = n_s（衬底折射率） | 衬底模与波导模的分界线 |
nEff = n_e（EML 层折射率） | 波导模与倏逝模（SPP）的分界线 |
nEff < n_s：出光区（TOC / BOC）n_s ≤ nEff < n_e：波导模（Waveguide），对应全内反射被限制于有机叠层的光nEff ≥ n_e：倏逝模（Evanescent），主要为 SPP 损耗
曲线中的尖峰对应特定导模的共振耦合；nEff > n_e 区域的特征峰通常为 SPP。各模的物理含义与边界规则见发光理论。
模式分析（Mode 结果）要求折射率满足 n_t 或 n_b < n_s < n_e；若结构不满足此条件，模式积分边界将失效，Mode 页面的结果可能不准确。
控件
图表导出与复制（Export Image、Copy Image）等通用操作与其他结果页一致，见 基本光学结果。本页特有的控件：
| 控件 | 说明 |
|---|---|
Export CSV | 导出当前页所有 K 数据（面内矢量 × 波长 × 偏振 × 方向） |
| 图表类型选择 | 折线图（Line）或热图（Heatmap）；仅在 Sweep 模式下可切换 |
若页面显示"No data"，通常是以下原因之一：
- 尚未执行计算
- 结构中未标记 EML 层（请在 Structure 页将发光层的
Emis.列切换为开启） - Optics 页的
Emission探测器栏中未勾选 Power Dissipation
