强度颜色
OLED 的发光颜色可能随出射角明显变化；正面看是黄绿色，斜向观察时可能转为青绿色。Intensity Color 把每个角度的发光光谱分别转换为色度坐标和颜色描述量，用于检查这种角度色偏。
示例配置
本页使用顶发射 OLED 案例。发光从顶部半透明 Ag 电极一侧探测，Alq₃ 发光层使用峰值约 530 nm、带红尾的宽带合成谱。
结构方向：顶部介质 → 底部介质
| 对象 | 厚度 | 折射率设置 |
|---|---|---|
| 顶部介质 | — | Air，n = 1 |
| Ag 顶电极 | 15 nm | 折射率数据库 |
| BPhen 电子传输层 | 30 nm | Constant，n = 1.78 |
| Alq₃ 发光层 | 40 nm | Constant，n = 1.72，包含 Alq₃ 发光体 |
| NPB 空穴传输层 | 40 nm | Constant，n = 1.81 |
| Al 底反射电极 | 100 nm | 折射率数据库 |
| 底部介质 | — | BK7 基底，文件折射率 |
Optics 只启用 Emission 通道的 Intensity。波长使用 1 nm 采样，角度使用三个离散值，以便直接比较正面和斜向发光。
| 参数 | 值 |
|---|---|
| 探测器 | Intensity |
| 波长模式 | Sweep |
| 波长范围 | 360–780 nm |
| 波长步长 | 1 nm |
| 可见颜色 | 启用 |
| 观察者 | 2° |
| 角度模式 | Sweep |
| 角度范围 | 0–60° |
| 角度步长 | 30° |
生成条件
Intensity Color 需要同时满足以下条件：
- 启用
Intensity探测器。 - 将
Wavelength Mode设为Sweep。 - 波长范围严格为
360–780 nm。 - 波长步长不大于
5 nm。 - 启用
Visible Color。
这里的 360–780 nm / ≤ 5 nm 是 Dreapex TMM 的生成条件，不是 ISO/CIE 11664-3:2019实物测量流程的符合性声明。
Set wavelength 360–780 nm, step 1 会一次完成探测器、波长和颜色开关设置。Emission 使用发光层自身的光谱，不需要也不读取 Propagation 通道的 Incident Spectrum。
Intensity 是否启用、波长是否使用覆盖 360–780 nm 的 Sweep，以及发光层在可见区是否有输出；Single 和 Weighted Average 不保留颜色积分所需的逐波长光谱。只有部分角度没有可见发光时，其余角度仍会显示，页面同时给出略过数量。发光光谱口径
每个结果行只代表一个出射角。Dreapex TMM 先得到该角度的强度随波长分布，再与所选观察者的颜色匹配函数积分为 XYZ、xy 和其他颜色量；它不是整个器件对所有方向积分后的单一颜色，也不是实物测量报告。
发光体的 Spectrum Unit 决定输入谱的物理口径：
Power直接作为相对辐射功率谱使用。Probability先按单光子能量换算为功率谱，再计算颜色。
单个发光体的 Conversion Efficiency 或 Multiplication Factor 对整条谱作相同缩放时，不改变色度坐标。多个发光体混色时，各发光体的相对权重会改变合成颜色。

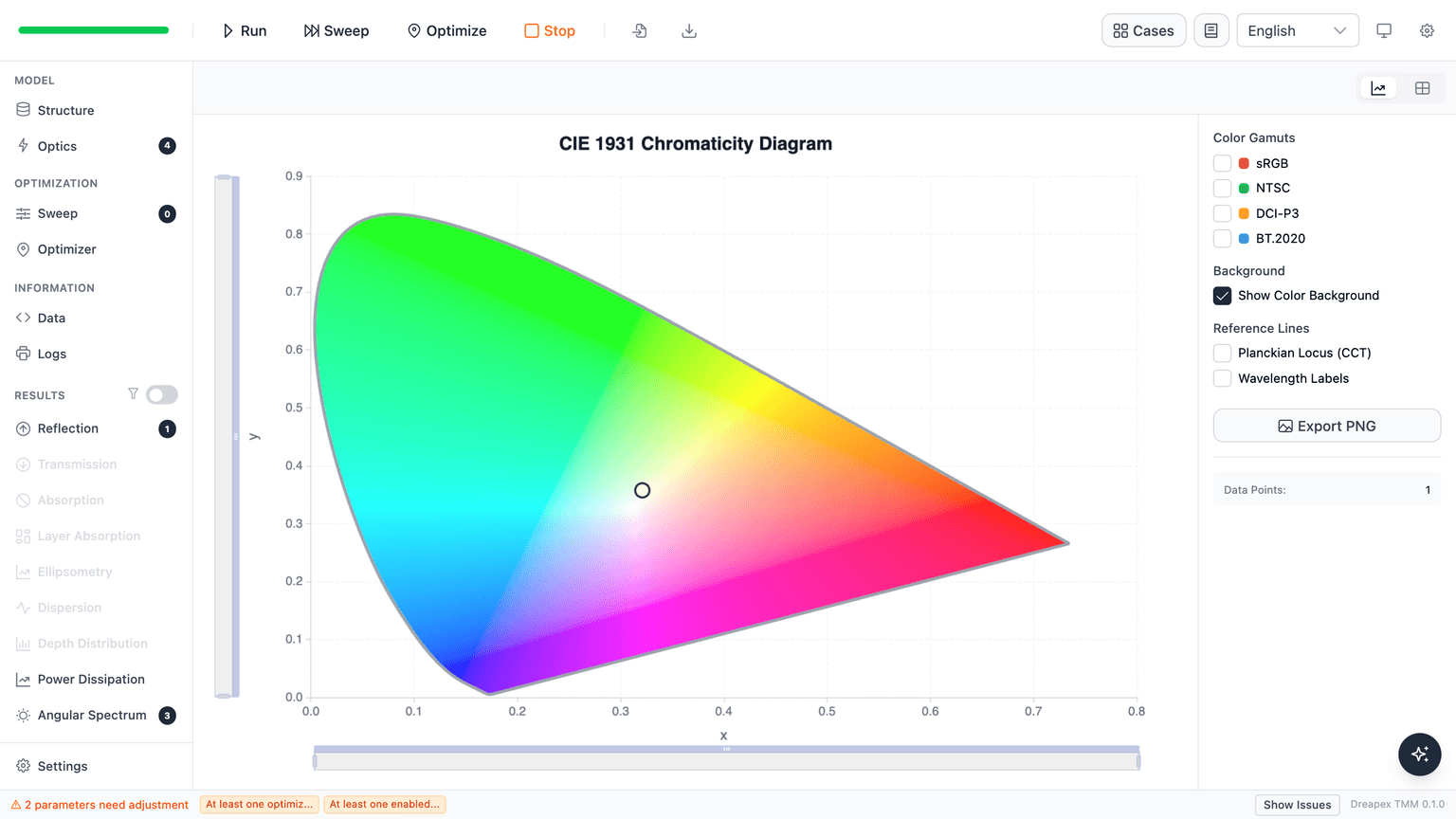

色度图
色度图为每个有可见发光的角度绘制一个点。本例的 0°、30°、60° 三个点沿绿色区域移动，直接显示微腔结构造成的角度色偏。
Connect Data Points 可连接角度点，用于显示颜色移动方向。图中的颜色点共享同一亮度缩放，因此可以比较各角度的相对明暗；色块和 sRGB 仍只是屏幕预览，不是绝对亮度或辐射强度。
没有可见发光的角度会从图中略过，页面同时显示略过数量。色度图最多绘制 2,000 个点；参数扫描与角度组合超过此数量时，改用表格和 CSV。
颜色数据表
切换到表格后，单次运行按出射角逐行显示。参数 Sweep 下，每一行对应“参数组合 × 出射角”；多角度结果会保留独立的 Angle 列。Columns 只控制屏幕列，Export CSV 始终导出完整结果。
| 计算类别 | Dreapex TMM 输出 | 标准或原文 | 适用边界 |
|---|---|---|---|
| 标准观察者 | 2°、10° | ISO/CIE 11664-1:2019 | 按实验或产品规范选择视场观察者；不是出射角或精度档位 |
| 三刺激值与色度 | XYZ、xy、xyY | ISO/CIE 11664-3:2019 | 记录每个出射角的仿真色度；不代表实物测量符合性 |
| 均匀色度与角度色偏 | u′v′、Delta u′v′ | ISO/CIE 11664-5:2024、CIE TN 001:2014 | 比较角度或参数组合间的色度距离；没有通用合格阈值 |
| 色相与纯度 | 主波长、互补波长、激发纯度 | CIE e-ILV 术语定义 | 描述色度点的感知色相方向与纯度；主波长不是光谱峰值 |
| 白光描述 | CCT、Duv | Ohno (2014)、CIE TN 013:2022 | 仅 2° 观察者；高饱和颜色应优先使用色度坐标和主波长 |
| 显示预览 | Linear sRGB、sRGB、sRGB 8-bit、Hex | 屏幕显示映射，不作标准符合性指标 | 各角度共用曝光以比较相对颜色和亮度；不代表绝对亮度或辐射强度 |
L*a*b*、C*ab、h_ab、Y/Yi 或 Delta E00，角度色偏使用不需要参考白点的 Delta u′v′。颜色指标与显示
基准行与角度色偏
表格默认以第一行作为 Baseline。可点每行左侧单选按钮或使用顶部下拉框切换基准；Delta u′v′ 会立即相对新基准更新。
Delta u′v′ 是 CIE 1976 u′v′ 平面上的直线距离。CIE TN 001:2014建议用它描述光源随角度产生的色度变化，但不提供通用合格阈值；产品验收应使用显示器、照明产品或客户规格中明确规定的限值。需要实物角分辨光谱与色度测量时，参照 CIE 239:2020。
本例以 0° 为基准，30° 的 Delta u′v′ 为 0.02569，60° 为 0.06707。这些数值与色度图上的移动方向共同说明角度色偏，而不是把 sRGB 色块当作定量结果。
主波长与激发纯度
主波长描述从等能白 E 指向当前发光色度点的感知色相方向，不等于 Global Peak Wavelength 中的光谱峰值：
- 普通数值表示光谱轨迹上的主波长，单位为纳米。
- 数值后的
c表示紫线颜色对应的互补波长。 - 当激发纯度
pe < 0.01时，色度过于接近消色参考，主波长显示—。
主波长用于描述感知色相，峰值波长用于定位光谱最大值。窄带单峰发光时两者可能接近；宽谱、多峰或微腔调制明显时不应互换。
CCT 与 Duv
CCT 和 Duv 只在 2° 观察者下提供，并使用 Ohno (2014) 方法；其适用范围见 CIE TN 013:2022：
Duv > 0表示色度点位于普朗克轨迹上方，近白光通常偏绿；Duv < 0表示位于轨迹下方，近白光通常偏粉。- 仅当
|Duv| <= 0.05时显示CCT；超出后CCT显示—，Duv仍保留。 - 当
0.006 < |Duv| <= 0.05时，CCT后带*。±0.006是 Dreapex TMM 选择的参考提示带，不是分档或合格判定。
本例三个角度的 |Duv| 都大于 0.05，因此表格正确保留 Duv 并把 CCT 显示为 —。高度饱和的绿光远离普朗克轨迹，单一相关色温无法有效描述它。
观察者与采样
2° / 10° 表示 ISO/CIE 11664-1:2019定义的不同视场标准观察者，不是出射角或精度档位。按实验或产品规范选择观察者，并在切换后重新运行。观察者在运行时固定。切换 2° 与 10° 后必须重新运行：
- 2° 使用 CIE 1931 色度图，并提供
CCT / Duv。 - 10° 使用 CIE 1964 色度轨迹，不显示色域三角形、预设白点或
CCT / Duv。
波长步长允许 <= 5 nm，但颜色比较优先使用 1 nm。当结果的实际采样间隔大于 1 nm 时，页面会显示非阻断的粗采样提示。窄带发光峰，尤其半高宽小于约 10 nm 时，对采样网格更敏感；界面提示的偏移量级可达到约 Delta u′v′ = 0.005。
下一步
用 Intensity 的光谱峰值与包络半高宽 对照主波长和光谱峰值，再进入模式分布检查角度色偏对应的出光与损耗通道。
