Emission 仿真
扫描发光
扫描发光体属性并读取扫描结果
扫描功能可对发光体的物理参数做逐步遍历，生成多维发光结果。本页只说明发光计算的特定行为；扫描参数的添加方式、扫描维度的通用规则，请参阅 参数扫描。
通用扫描操作（添加扫描参数、设置步长、查看扫描进度、数据点限制等）见 参数扫描。本页只描述可扫描的发光体属性与扫描结果的专属显示行为。
可扫描的发光体属性
在 Sweep 页选择目标发光层下的发光体，再选择要扫描的属性：
| 属性（扫描选项显示名） | 取值范围 |
|---|---|
Dipole Position（偶极位置） | 0–1（层内相对位置） |
Dipole Orientation (perpendicular fraction)（偶极取向，垂直占比） | 0–1 |
Emission Zone Width（发光区宽度） | > 0，单位跟随宽度单位选择 |
Emission Zone Sample Count（发光区采样点数） | 整数 1–100 |
Conversion Efficiency（转换效率） | 0–1 |
Quantum Efficiency（量子效率） | 0–1 |
Multiplication Factor（倍增因子） | ≥ 0 |
Lifetime（寿命） | > 0，单位跟随寿命单位选择 |
不可扫描的属性：光谱类型、偶极取向类型、分布类型、所有单位字段、所有文件字段。
同一结构中允许多个发光层（EML）同时存在，每个发光层的各发光体均可独立配置为扫描变量；Layer Group 内嵌套层中的发光体同样支持扫描。
扫描结果视图
扫描运行完成后，结果侧边栏的各发光结果页均切换至"扫描"显示模式。不同视图在不同维度组合下的可用图表类型如下：
| 扫描维度与数据形态 | 可用图表类型 |
|---|---|
| 1 个扫描参数，X 轴 = 扫描轴 | 折线图（Line）；Mode 视图默认显示堆叠面积图（Stacked Area） |
| 1 个扫描参数，内部轴为波长或角度 | 折线图（Line）+ 热图（Heatmap） |
| 2 个扫描参数 + 1 个内部轴 | 折线图（Line）+ 热图（Heatmap）+ 三维散点图（3D Scatter） |
| 2 个扫描参数，Normalized 类视图 | 仅三维散点图（3D Scatter，强制） |
| 总维度 ≥ 4 | 仅表格（图表不可用） |

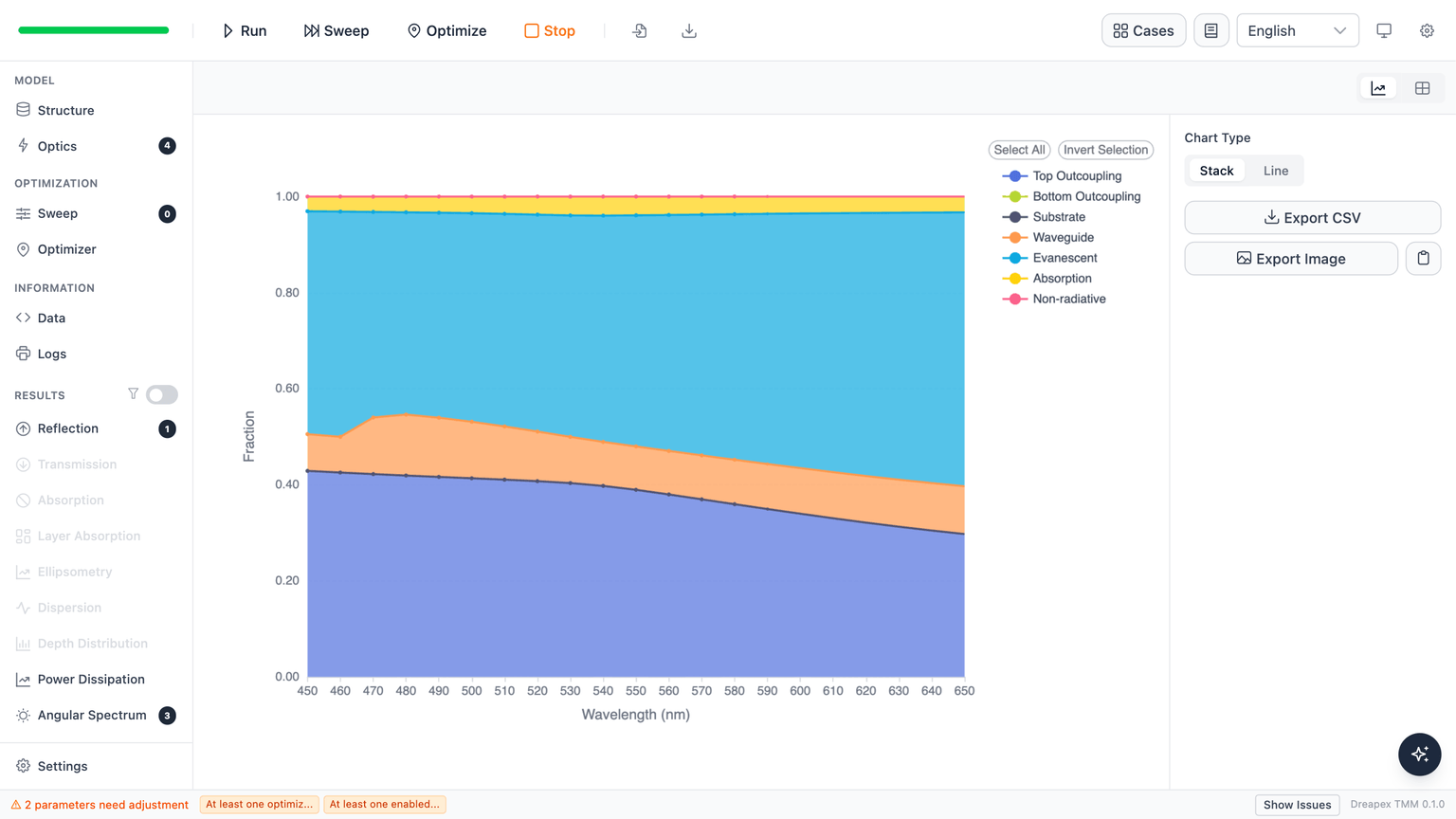

Mode 视图默认行为：扫描激活时，Mode 结果页默认以堆叠面积图展示 7 个模式通道（Top Outcoupling、Bottom Outcoupling、Substrate、Waveguide、Evanescent、Absorption、Non-radiative）随扫描参数的变化，各通道之和接近 1；也可切换为折线图模式逐通道查看。
Normalized 视图（归一化光谱 / 归一化角度分布）：当扫描参数为 2 个时，因所有系列需同时呈现，图表类型被强制锁定为三维散点图，不提供其他图表选项。
下一步
扫描结果各页面的详细说明：
