第一次薄膜设计：从裸玻璃到宽带减反膜

从菲涅耳反射和四分之一波估算出发，完成四层可见光减反膜的建模、优化与定量验证

这篇教程从裸玻璃的反射基线开始，先估算一层 550 nm 减反膜，再把目标扩展到 450–650 nm 宽带设计。你将完成一套四层膜系，并用反射率和能量守恒检查结果。

阅读前提：先完成快速开始，确认能够建立结构、设置光学参数并运行计算。

如果你已经熟悉菲涅耳反射和四分之一波估算，可跳过基础推导，直接进入宽带结构与优化。

设计阶段	结构规模	验收量
裸玻璃	0 层	建立表面反射基线
单层减反	1 层	550 nm 反射率明显降低
宽带减反	4 层	450–650 nm 平均反射率低于 0.1%

本教程使用无吸收常数折射率：空气 1.00、玻璃 1.52、MgF₂ 1.38、TiO₂ 2.45。它适合学习设计逻辑，但不代表具体镀膜工艺的最终性能。

裸玻璃的起点

光从空气垂直入射到玻璃时，单界面反射率为

R=\left(\frac{n_g-n_0}{n_g+n_0}\right)^2 .

式中， $R$ 为功率反射率， $n_0$ 为空气折射率， $n_g$ 为玻璃折射率。代入 $n_0=1.00$ 、 $n_g=1.52$ ，得到 $R=4.258\%$ 。对于无吸收模型，剩余能量全部透射，因此 $T=95.742\%$ 且 $R+T=1$ 。

这条基线很重要：后面的「改善」必须和同一入射介质、基底与波长范围下的裸玻璃比较。

单层四分之一波减反

在设计波长处，膜层往返一次产生半个波长的相位差，两束主要反射光可以相消。四分之一波物理厚度为

d=\frac{\lambda_0}{4n_1} .

式中， $d$ 为膜层物理厚度， $\lambda_0$ 为真空设计波长， $n_1$ 为膜层折射率。取 $\lambda_0=550\ \mathrm{nm}$ 、 $n_1=1.38$ ，得到 MgF₂ 厚度 $d=99.64\ \mathrm{nm}$ 。

单层完全减反还要求 $n_1=\sqrt{n_0n_g}=1.233$ 。MgF₂ 的折射率高于理想值，因此仿真得到的 550 nm 反射率为 1.260%，不会正好降到零。这个差异说明四分之一波厚度控制的是相位匹配，材料折射率决定两束反射光的振幅能否完全相等。

把目标扩展到 450–650 nm

宽带减反不能只压低一个波长。先建立一组容易理解的四层初始结构，再让优化器在有限范围内调整厚度。层序从入射侧到玻璃基底如下。

层	材料	初始厚度	允许范围	最优厚度
1	MgF₂	99.64 nm	85–115 nm	97.373 nm
2	TiO₂	112.24 nm	95–135 nm	116.149 nm
3	MgF₂	24.91 nm	15–40 nm	37.769 nm
4	TiO₂	14.03 nm	5–25 nm	11.108 nm
基底	玻璃	1 mm，非相干	固定	固定

在 Structure 页按表中层序输入最优厚度。玻璃基底设为非相干层，底部介质同样设为折射率 1.52 的玻璃，避免把毫米级基底当作相干薄膜。

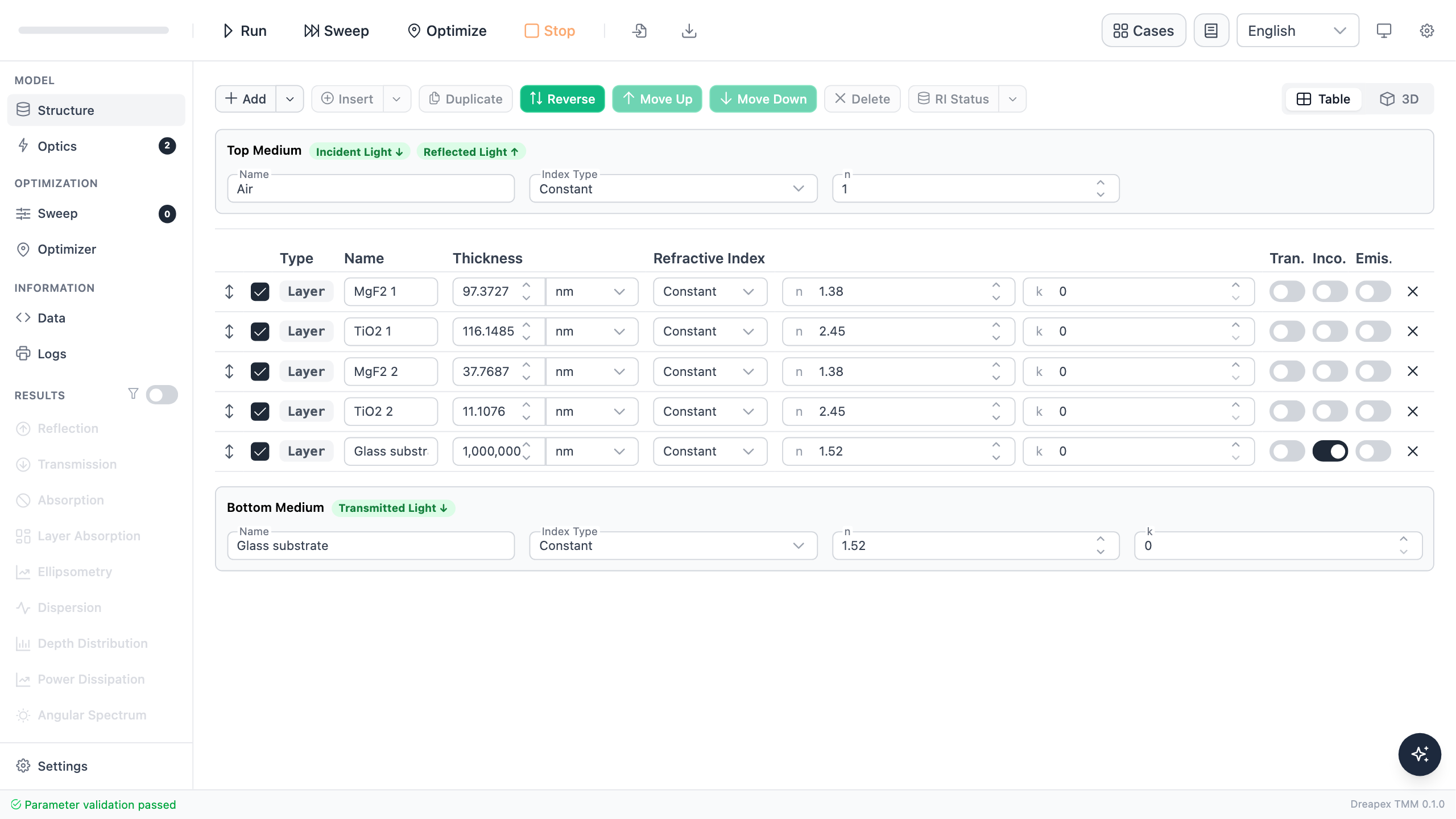

四层宽带减反膜的 Structure 页面，显示 MgF2 和 TiO2 的最优厚度以及非相干玻璃基底 — 图 1｜`Structure` 页中的四层宽带减反结构

在 Optics 页设置 400–700 nm、1 nm 步长、0° 入射和未偏振光，并启用 Reflectance 与 Transmittance。这里计算到 400–700 nm，是为了同时看见优化波段内部和两侧边缘；优化目标本身只使用 450–650 nm。

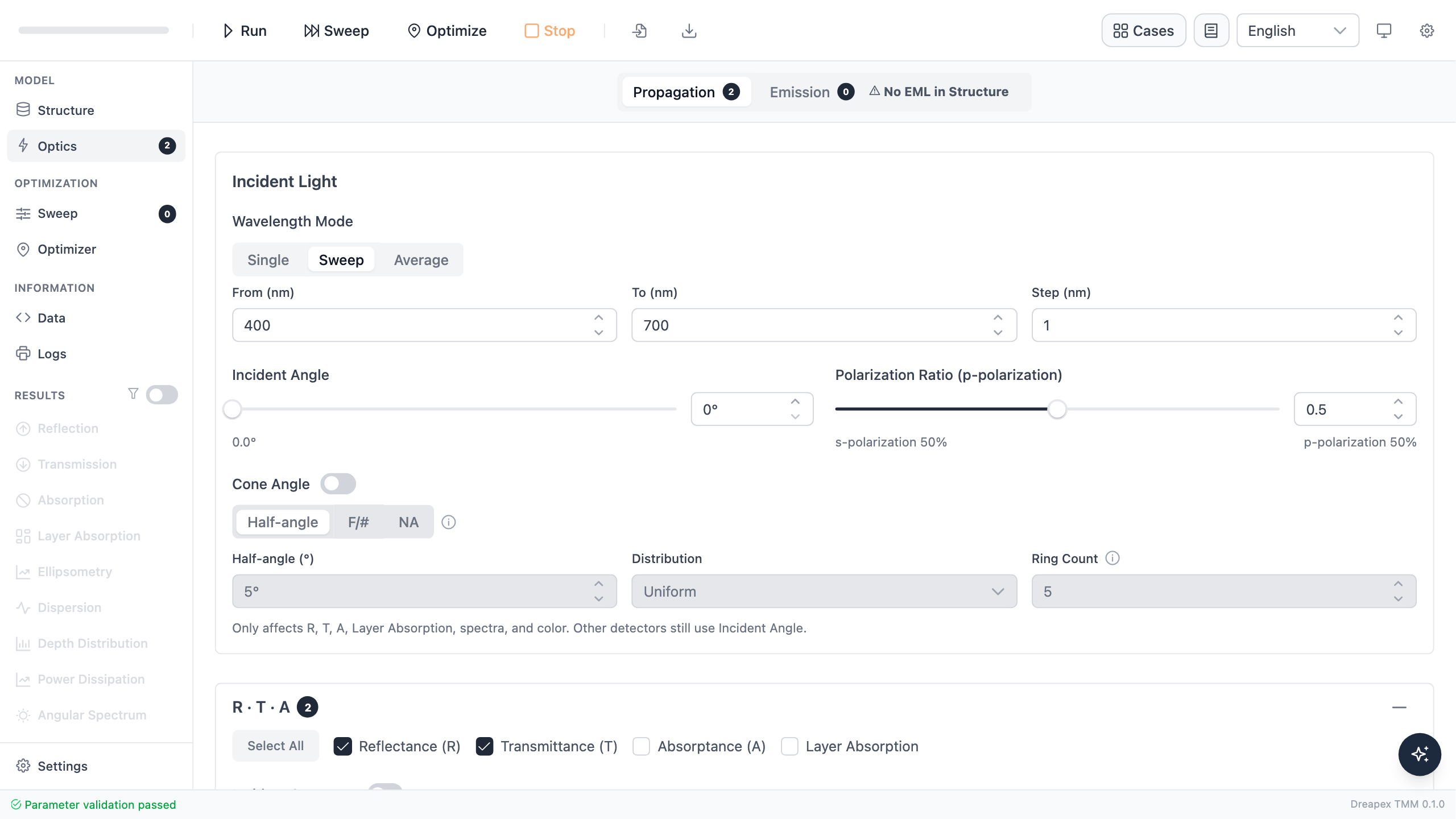

宽带减反膜的 Optics 页面，显示 400 到 700 nm、法向入射和反射透射探测器 — 图 2｜`Optics` 页中的波长、入射光与探测器设置

设置优化目标与变量

在 Optimizer 页加入一个目标：450–650 nm、5 nm 步长、0°、未偏振条件下，最小化平均 Reflectance。把四层厚度分别设为变量，并使用上表中的边界。边界既限制搜索规模，也防止优化器用极端厚度掩盖一个不合理的结构起点。

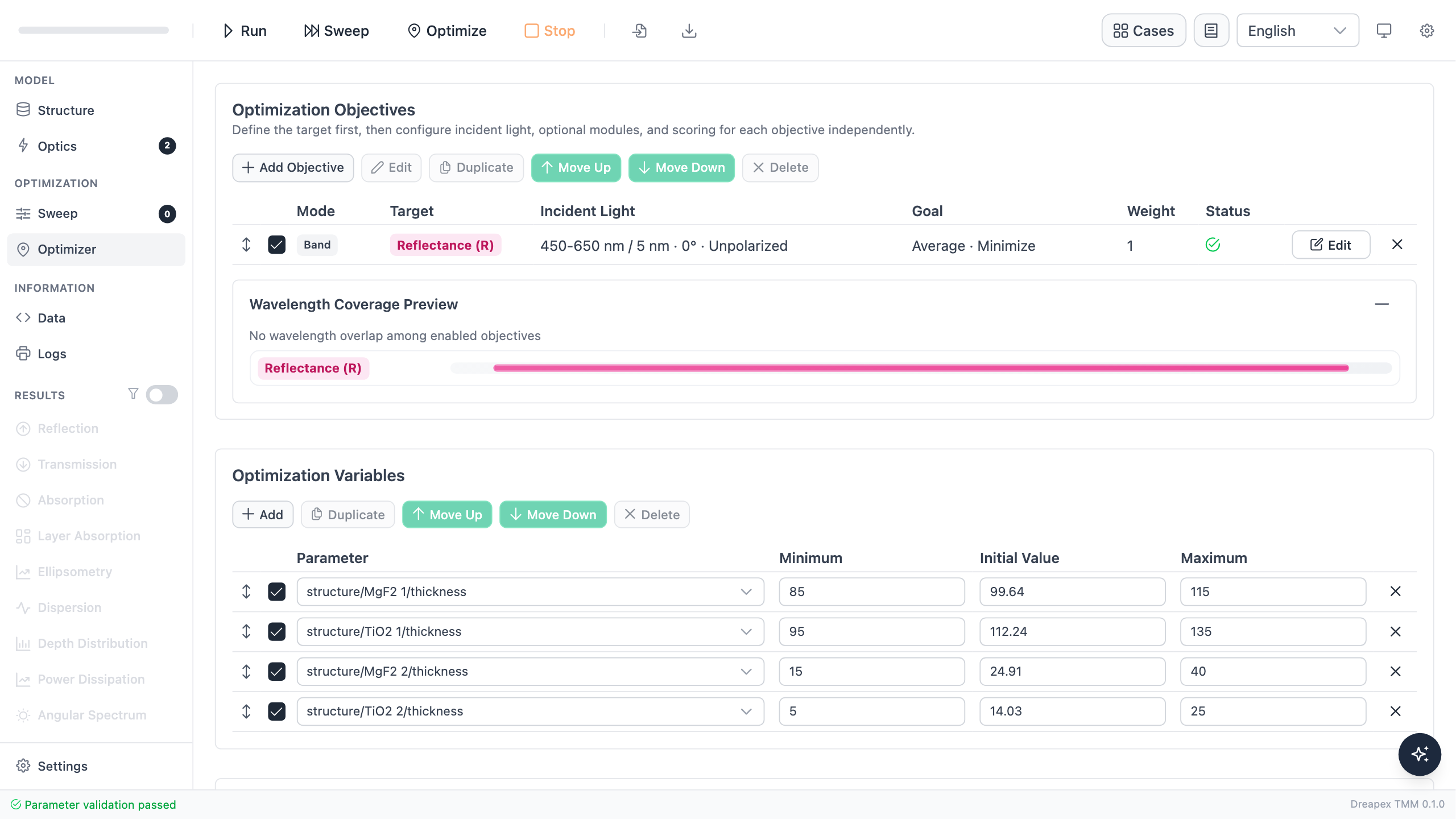

宽带减反优化器页面，显示平均反射率目标和四个膜厚变量 — 图 3｜`Optimizer` 页中的宽带反射目标与四个厚度变量

算法选择 Nelder–Mead，最大计算次数为 400，初始单纯形比例为 0.08。这个问题只有四个连续变量，适合用无需梯度的局部搜索。

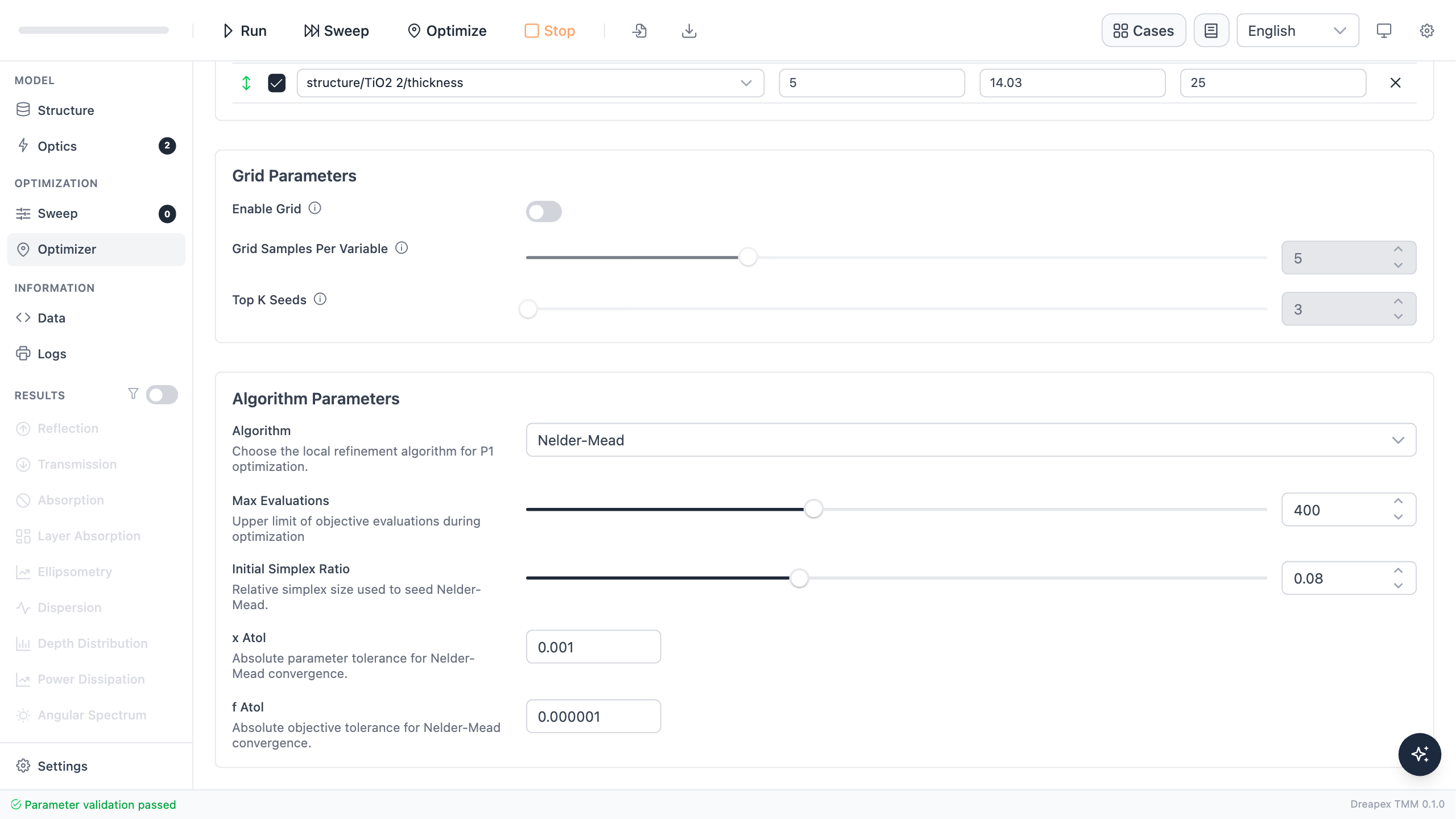

宽带减反优化器算法设置，显示 Nelder-Mead 和计算预算 — 图 4｜`Optimizer` 页中的 Nelder–Mead 算法设置

本次真实优化在 174 次目标计算、101 次迭代后得到表中的最优厚度。点击 Apply to Structure 后应返回 Structure 页确认四个数值已经写入，再执行一次 1 nm 步长的正向计算。优化报告采用 5 nm 采样，最终验收采用更细的 1 nm 采样，因此两者的平均值会有轻微差别。

结果验收

优化后的 450–650 nm 平均反射率为 0.0865%，550 nm 反射率为 0.00110%，该波段最大反射率为 0.5005%，出现在 450 nm。400–700 nm 的平均反射率为 0.6508%；400 nm 处反射率升至 6.924%，说明设计没有承诺覆盖优化区间之外的紫光边缘。

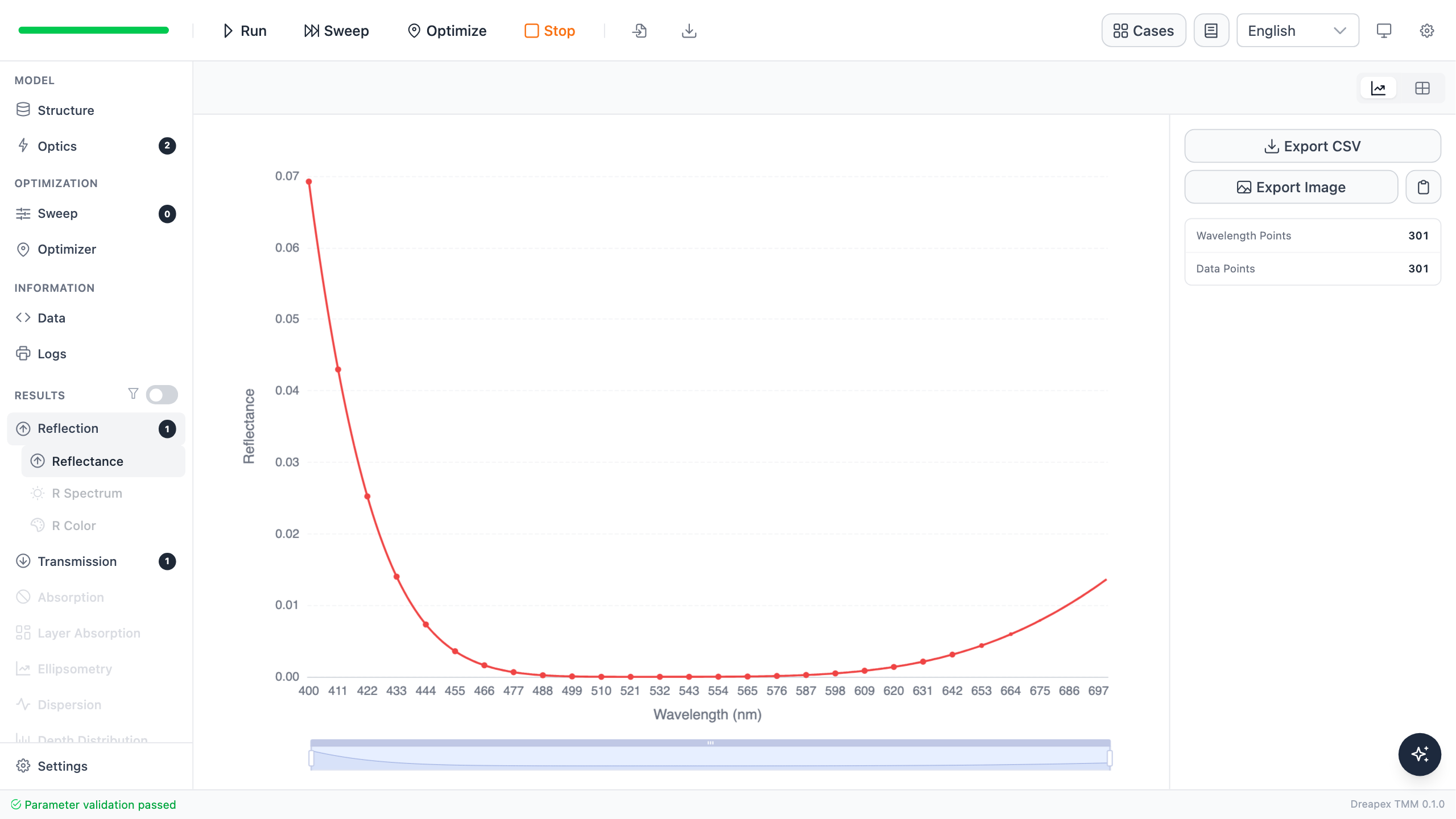

四层宽带减反膜的反射率结果页，显示可见光中部的低反射带 — 图 5｜优化后四层结构的 `Reflectance` 结果

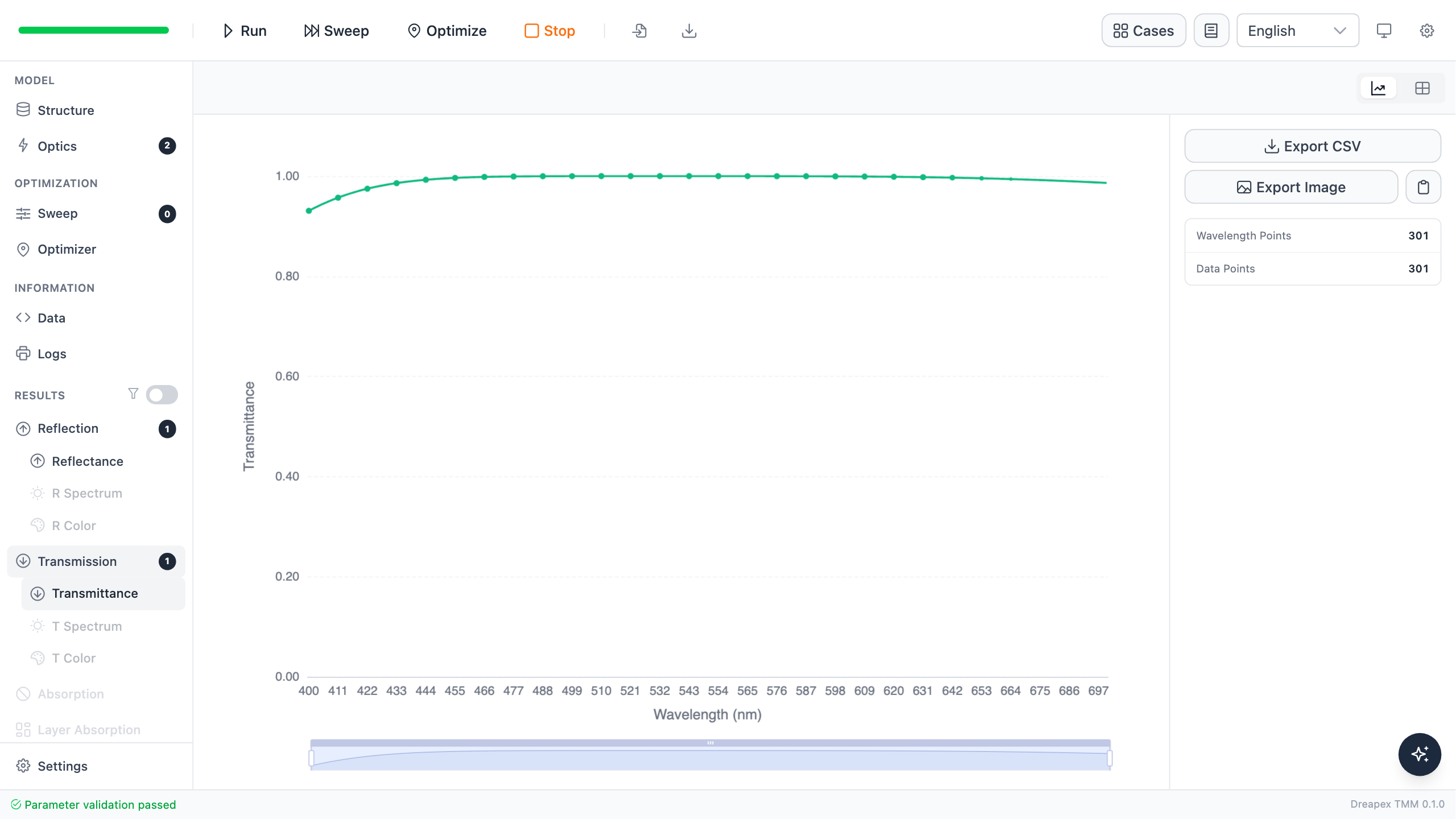

四层宽带减反膜的透射率结果页，显示优化波段内接近 100% 的透射率 — 图 6｜优化后四层结构的 `Transmittance` 结果

三种设计的差别可以直接用同一验收量比较。

裸玻璃、单层减反、四层初始设计和四层优化设计的平均反射率对比 — 图 7｜从裸玻璃到四层优化设计的性能递进

设计	550 nm 反射率	450–650 nm 平均反射率
裸玻璃	4.258%	4.258%
单层 MgF₂	1.260%	1.348%
四层初始结构	0.341%	0.648%
四层优化结构	0.00110%	0.0865%

对于全部四种无吸收结构，数值结果满足 $R+T=1$ ，最大守恒误差约为 $2\times10^{-15}$ 。这里 $T$ 为功率透射率；该检查可以发现漏选吸收、错误边界或数据读取问题，但不能证明材料模型本身足够接近真实样品。

常见错误与处理顺序

现象	高概率原因	处理
550 nm 没有反射谷	四分之一波厚度或层序输入错误	先复算 $d=\lambda_0/(4n)$ ，再从空气侧逐层核对
整条曲线有密集细纹	毫米级玻璃基底被设为相干层	把玻璃基底设为非相干层
优化后只在一个点很好	目标使用单波长而非平均波段	改为 450–650 nm 平均反射率目标
优化值贴住变量边界	搜索范围限制了最优方向	先判断厚度是否仍可制造，再适度扩大该变量边界

工程化的下一步是把常数折射率替换为工艺对应的 n、k 光谱，并对入射角、偏振、膜厚误差和材料色散重新验收。
