各向异性 OLED 出光耦合

Ke 等(2019):539 nm 下偶极取向、量子效率与传输层双折射的受控对照
作者Codex

Simulation method for study on outcoupling characteristics of stratified anisotropic OLEDs

作者: Xianhua Ke、Honggang Gu、Xuenan Zhao、Xiuguo Chen、Yating Shi、Chuanwei Zhang、Hao Jiang、Shiyuan Liu

期刊: Optics Express 27(16), A1014–A1029(2019) · 对照目标: 图 5、8 与 10

同一套 OLED 膜系只改变发光偶极方向或电子传输层(ETL)的非寻常光折射率,就会改变出光、衰减率与远场角分布。Ke 等把这些变量拆成 539 nm 单色受控扫描,因此适合作为各向异性 Emission 模型的方法基准。水平电偶极(HED)平行于膜面,垂直电偶极(VED)垂直于膜面。

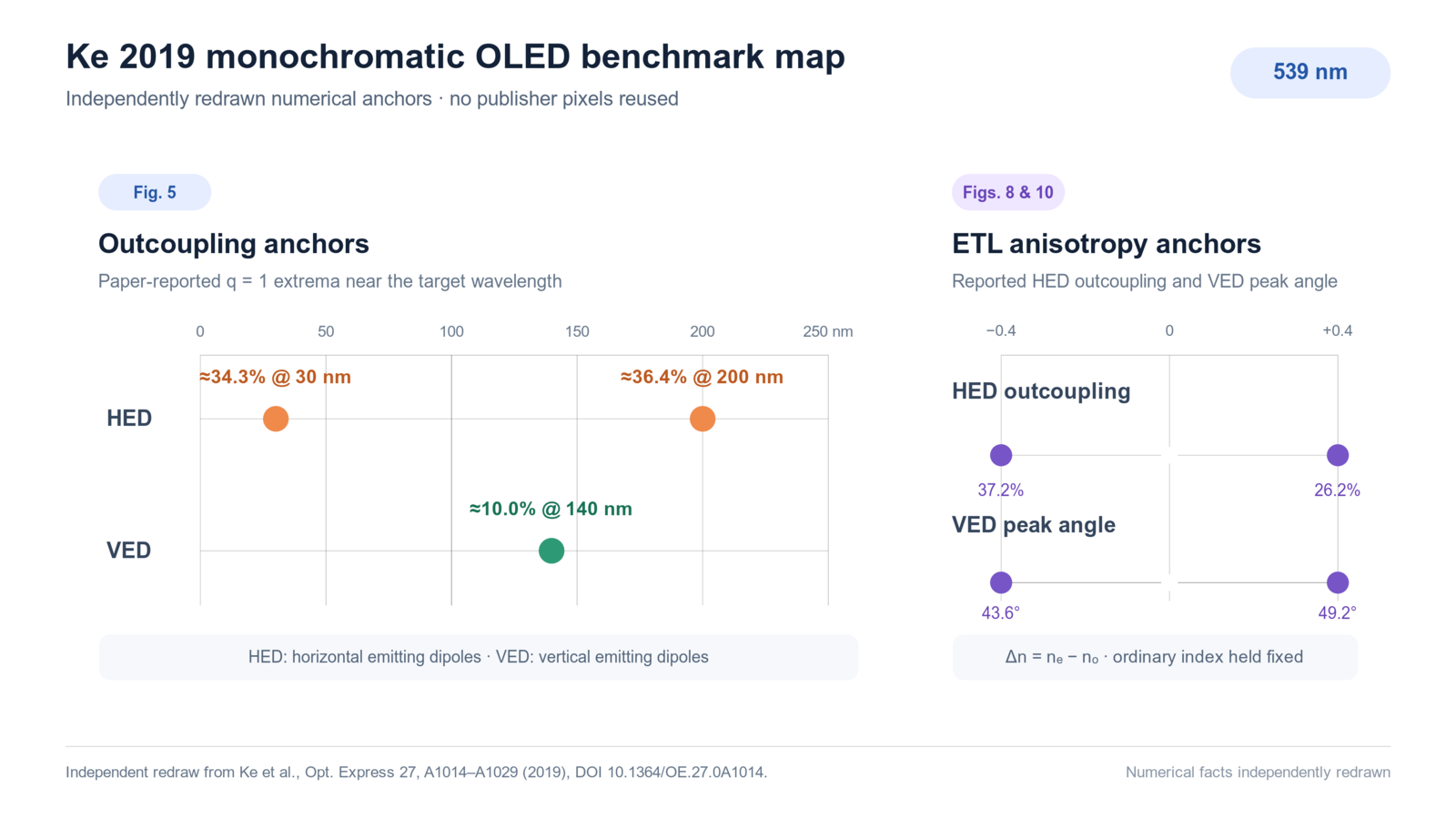

Ke 2019 单色 OLED 数值锚点的独立重绘图
论文数值锚点的独立重绘:图 5 的取向极值、图 8 的 VED 角峰位,以及图 10 的 HED 出光端点。数值来源:Ke 等,Optics Express 27, A1014–A1029(2019),图 5、8 与 10;本图独立重绘CC BY 4.0(独立重绘)

论文报告 HED 在 ETL 双折射 Δn=0.4Δn=-0.4+0.4 时的出光分别为 37.2%26.2%。Dreapex TMM 的五点扫描得到 36.76% → 25.64%,两个端点误差均小于 0.6 个百分点。VED 的端点远场峰位移动方向也一致,但整体比论文高约 6–7°

前置阅读:Emission 建模。本案例还保留 145 nm ETL 的各向同性 VED 和 50 nm ETL 的各向同性 HED 结果,用于核对论文图 5 报告的取向差异。

背景

平面 OLED 中的发光偶极把功率耦合到空气、玻璃衬底、波导、吸收和倏逝通道。HED 与 VED 面对金属阴极时具有不同的耦合强度;单轴有机层的面内与法向折射率不同,还会移动横磁(TM)分量的光学模式和远场峰形。横电(TE)与 TM 分别表示电场或磁场垂直于入射面的偏振分量。

Ke 等用光学内禀量子效率 qq 把本征辐射与腔体修饰后的总衰减联系起来。本文只报告 Dreapex TMM 直接支持且经过运行的聚合模式通道;论文进一步拆分的 ITO 波导与有机波导不从聚合结果反推。

论文参数与 TMM 模型映射

膜系(玻璃出光侧 → Ag)

膜层厚度539 nm 光学常数状态
玻璃衬底1 mm1.500 + 0i非相干;论文未列玻璃常数,本案例明确假设
ITO160 nm1.811 + 0.010i论文 Table 1
PEDOT:PSS30 nm1.518 + 0.011i论文 Table 1
HTL / TPD50 nm1.727 + 0.0000319i论文 Table 1
EML / Alq330 nm1.716 + 0i发光层;论文 Table 1
ETL / BCP基线 50 nm1.727 + 0.0000319i论文 Table 1;图 6–7 扫描厚度
Mg:Ag(60:1)100 nm0.305 + 4.926i论文 Table 1
Ag20 nm0.102 + 3.904i论文 Table 1

所有内部层都直接使用论文在 539 nm 给出的常数,不调用外部商业材料数据库。论文正文与图 2 采用 30 nm Alq3;本案例遵循这一数值。

发射体与各向异性

设置水平偶极基线垂直偶极扩展ETL 双折射扩展
发射波长539 nm 单色同左同左
发射位置EML 中央,相对位置 0.5 的 Delta同左同左
偶极取向ParallelPerpendicularParallel
内禀量子效率q = 1q = 1q = 1
ETL 厚度50 nm145 nm50 nm
ETL 普通光常数1.727 + 0.0000319i同左同左
ETL 非寻常光常数与普通光相同与普通光相同2.127 + 0.0000319i,即 Δn=+0.4\Delta n=+0.4

这里 qq 是无量纲内禀辐射量子效率,取值范围为 0–1Δn=neno\Delta n=n_e-n_o,其中 nen_e 是沿光轴的非寻常光折射率,non_o 是普通光折射率,二者均无量纲。单色计算只需要 539 nm 的单位强度源,不需要完整光致发光(PL)光谱;完整电致发光(EL)光谱也不参与本案例。

复现目标与验收准则

对照目标论文锚点当前验收口径
图 5HED 与 VED 的单色出光极值VED ≈10%;HED 显著更高;代表厚度邻域一致
图 8(a)VED 的 ETL Δn=0.4+0.4\Delta n=-0.4…+0.4 角分布峰位随 Δn\Delta n 增大而向高角移动;端点峰位误差不超过
图 10(c)HED 的 ETL Δn=0.4+0.4\Delta n=-0.4…+0.4 出光五点结果单调下降;端点与 37.2% / 26.2% 的绝对误差均不超过 1.0 pp

首个运行还须满足模式份额之和在数值精度内等于 100%。Dreapex TMM 当前 Mode 输出把波导作为聚合通道,本案例不声称复现论文的逐层波导拆分。

Dreapex TMM 建模路径

结构

按表中顺序从玻璃出光侧向金属侧建立八层结构。玻璃使用 1 mmn=1.5 的非相干常数层;其余层使用论文 Table 1 的复数常数。EML 勾选为发光层,发射面位于层中央。

双折射模型只把 ETL 的折射率类型改为 Constant Birefringence,保持普通光分量不变,并把非寻常光实部设为 1.327–2.127,对应 Δn=0.4+0.4\Delta n=-0.4…+0.4。五个 HED 点使用 50 nm ETL;两个 VED 端点使用 145 nm ETL。

光学设置

选择 ModePower DissipationIntensity。三者都使用单波长 539 nm;功率耗散的归一化面内坐标范围为 0–2、步长 0.005,角度范围为 0–89°、步长

Mode 用于聚合通道和归一化衰减率,Power Dissipation 用于横向波矢中的 TE/TM 分布,Intensity 给出角分布;与图 8(a) 对照时,每条角分布按自身峰值归一化。

示例配置

水平偶极基线

下载的水平偶极各向同性模型固定 ETL 为 50 nm、水平偶极和 q=1,用于核对膜系方向、边界与模式闭合。

结构页应显示八层膜系、非相干玻璃和位于中央的发光 Alq3 层。截图中的顶部界面箭头表示主要出光方向。

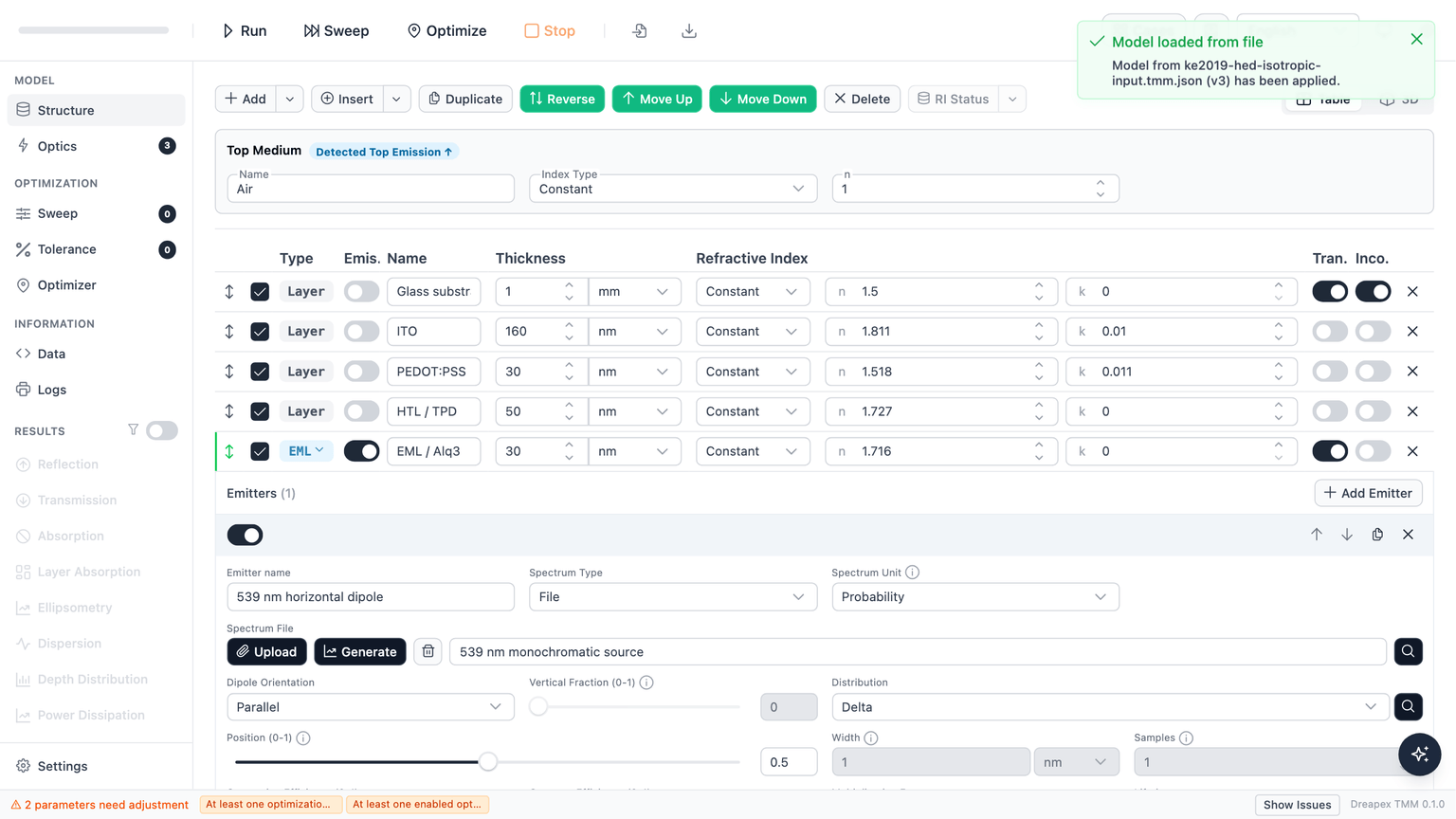

展开 EML 后,发射体设置应显示 539 nm 单色文件、Parallel 取向、相对位置 0.5Delta 分布。

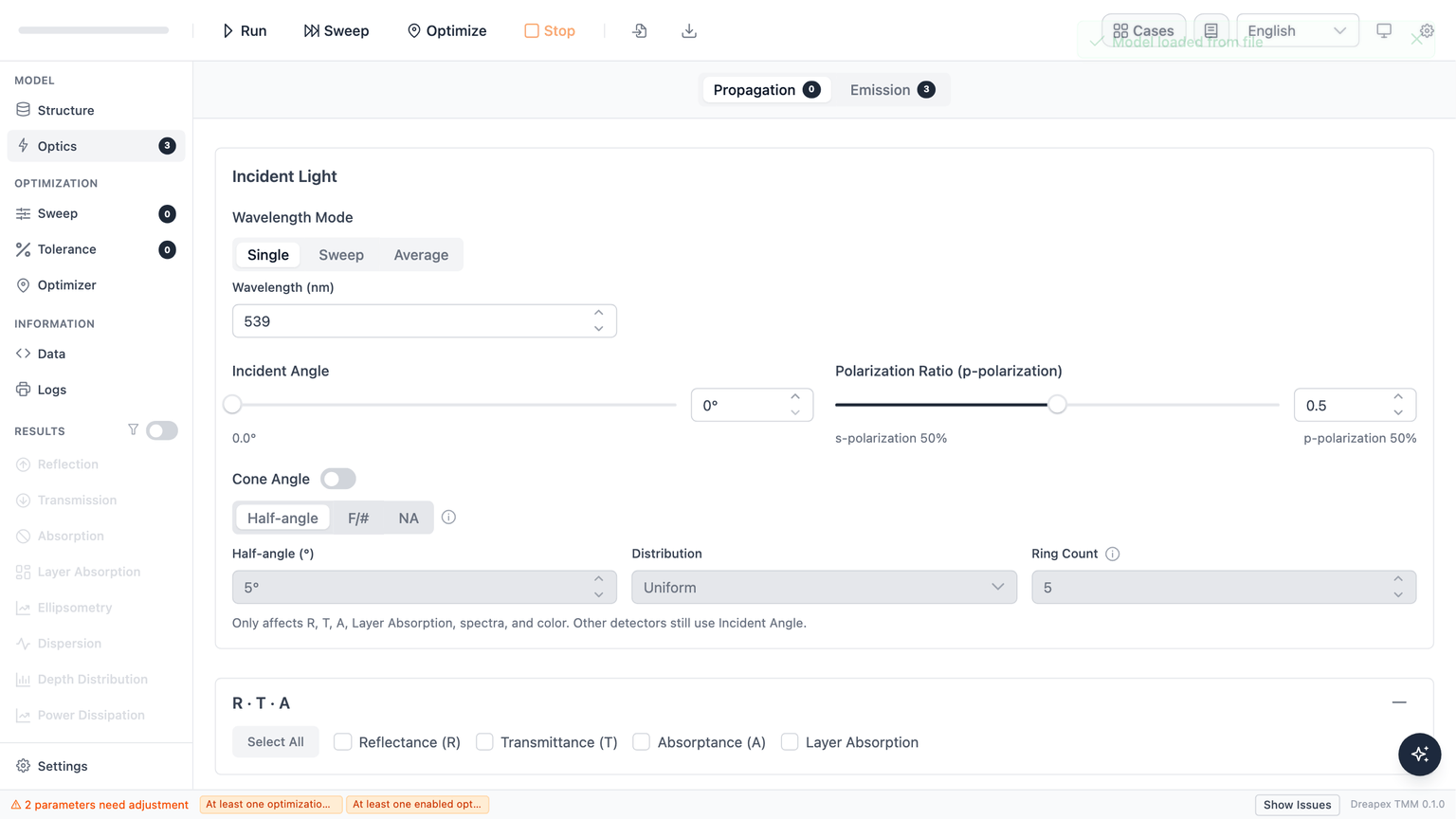

光学页的 Propagation 0Emission 3 标记确认本次只运行三个发光探测器;单波长入口固定为 539 nm

截图页脚的两项提示只与尚未配置的 Optimize 变量和目标有关,不会阻塞本案例使用的 Run
参数
结构Glass / ITO / PEDOT:PSS / TPD / Alq3 / BCP / Mg:Ag / Ag
发射体539 nm、中央 Delta、Parallelq=1
探测器ModePower DissipationIntensity
角度0–89°,步长
面内坐标0–2,步长 0.005

双折射端点与偶极取向

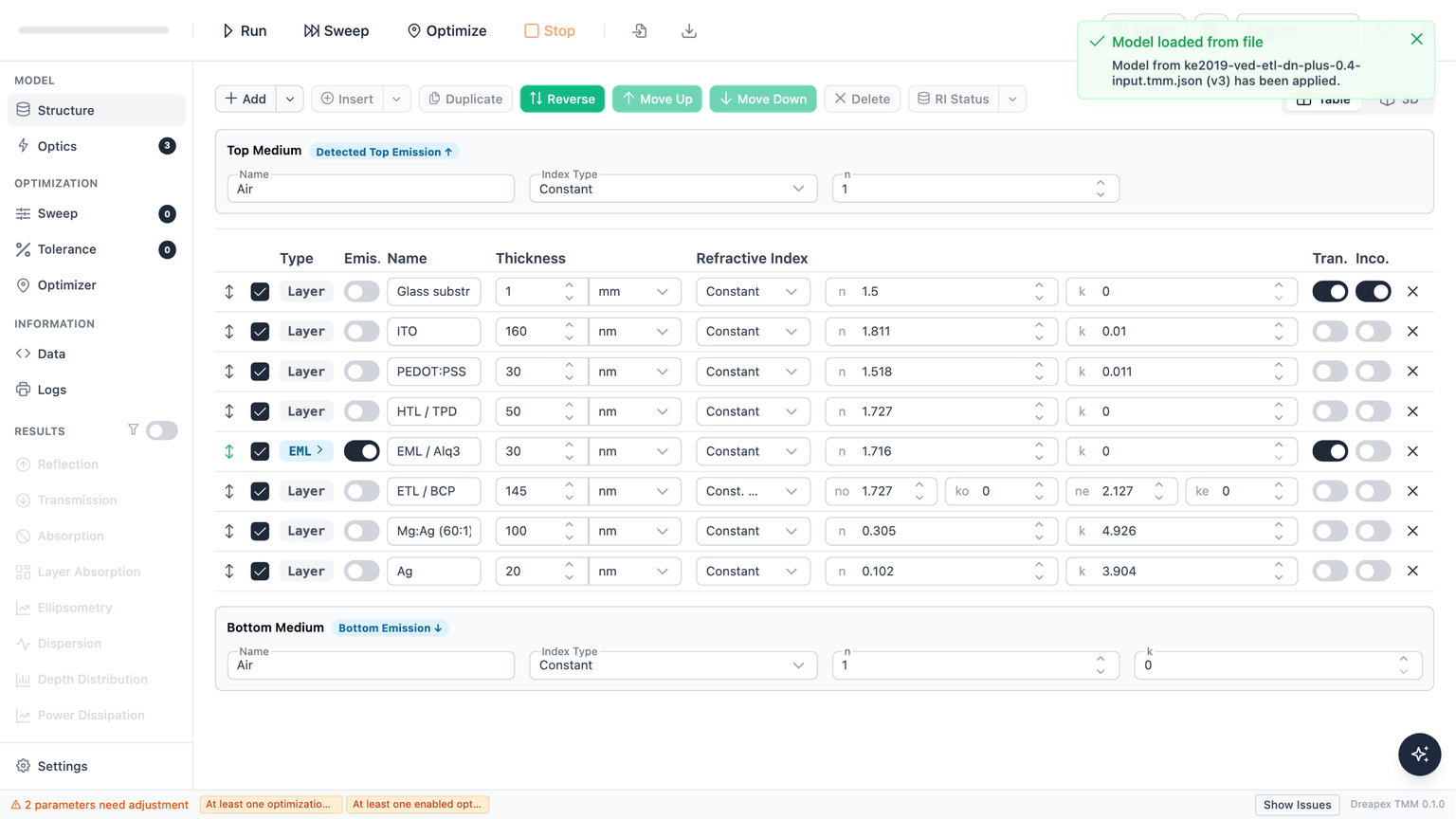

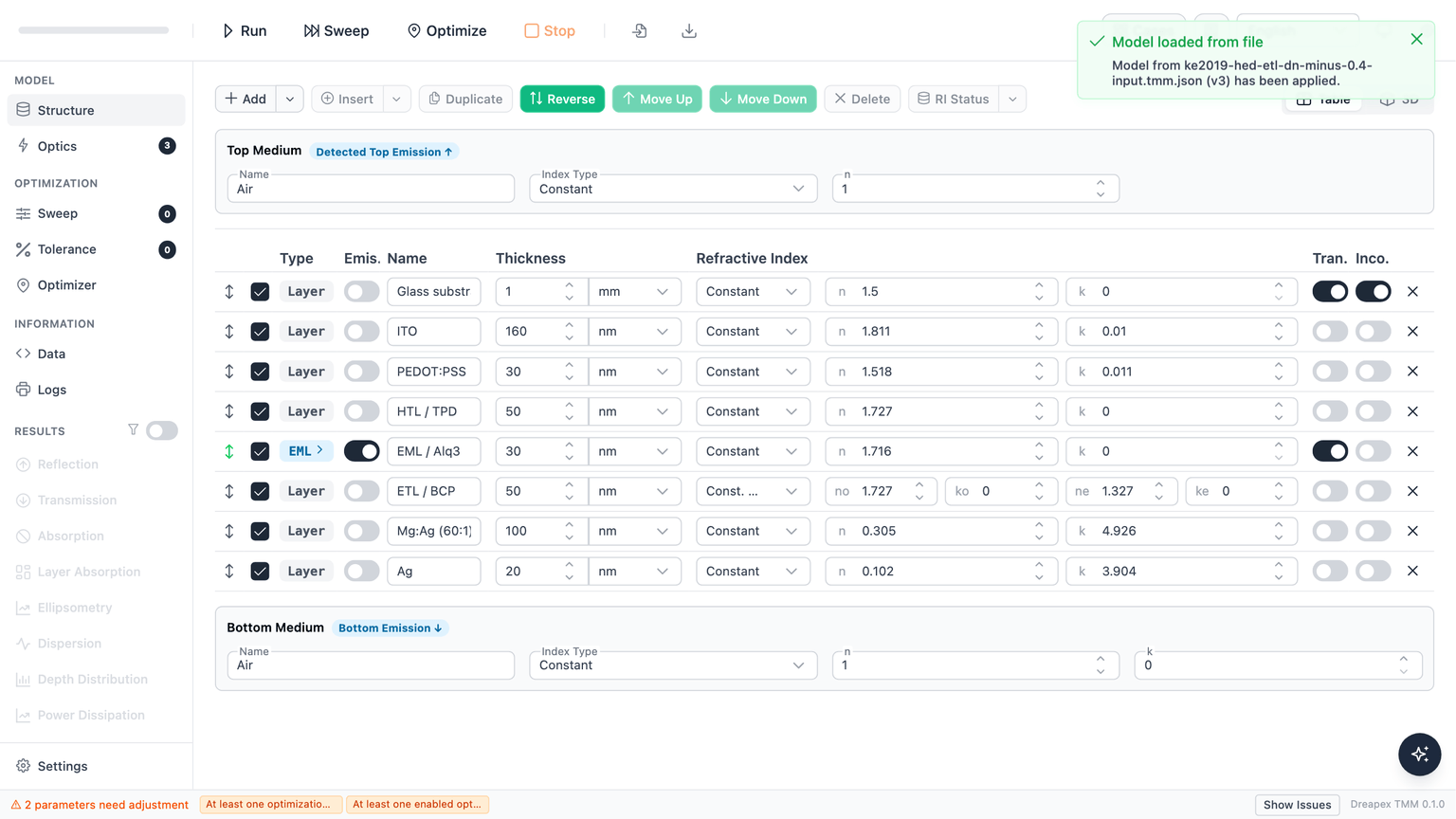

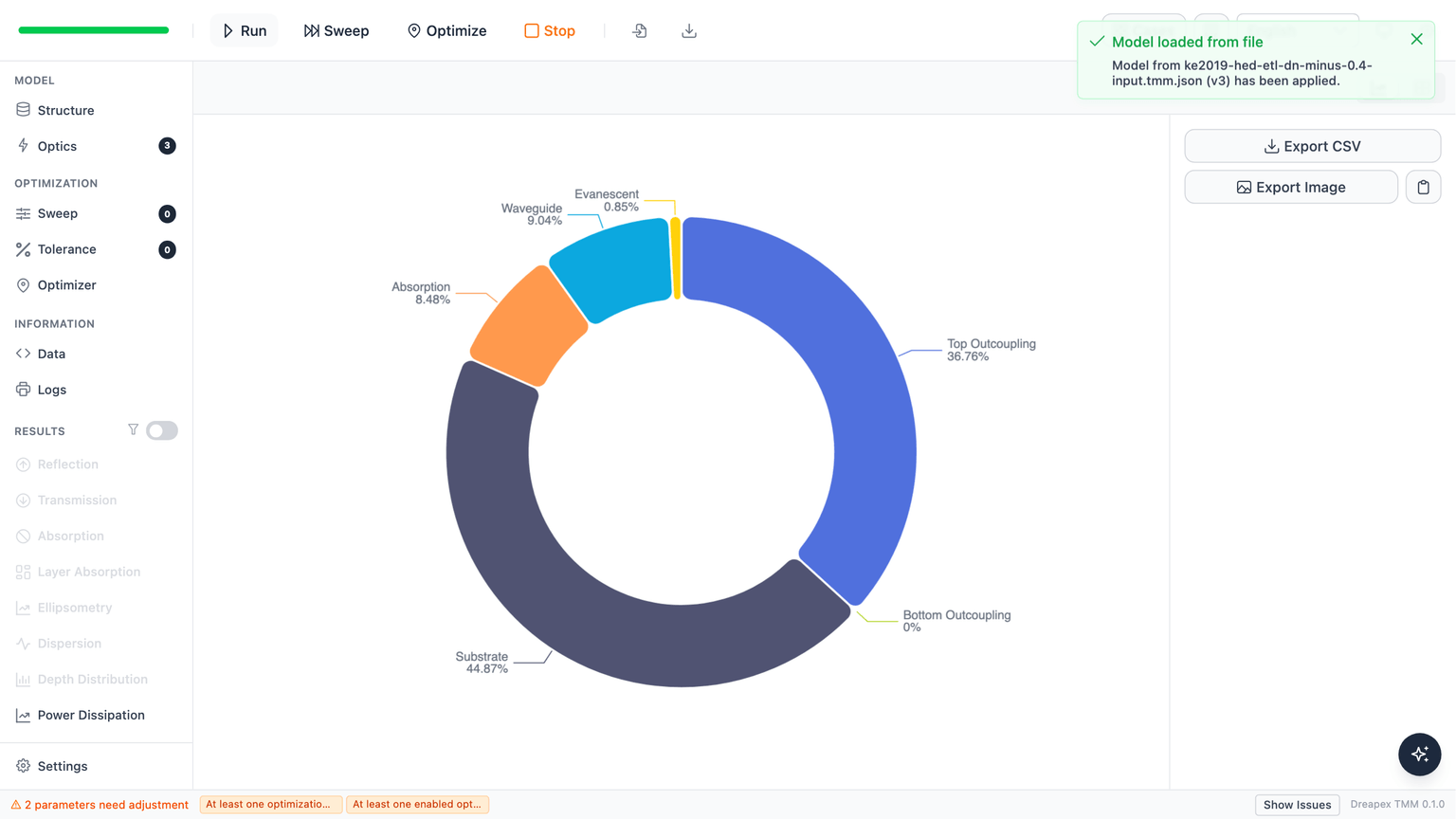

下面两张结构截图分别显示 HED 的 Δn=0.4\Delta n=-0.4 与 VED 的 Δn=+0.4\Delta n=+0.4 端点。VED 发射体截图进一步确认 Perpendicular 取向;其它波长、位置和探测器设置与基线相同。

仿真结果与图 5、8 和 10 对照

下图再次汇总论文的数值锚点,使它们与真实运行结果保持相邻。

Ke 2019 单色 OLED 数值锚点的独立重绘图
论文数值锚点的独立重绘:图 5 的取向极值、图 8 的 VED 角峰位,以及图 10 的 HED 出光端点。数值来源:Ke 等,Optics Express 27, A1014–A1029(2019),图 5、8 与 10;本图独立重绘CC BY 4.0(独立重绘)

聚合模式与归一化衰减率

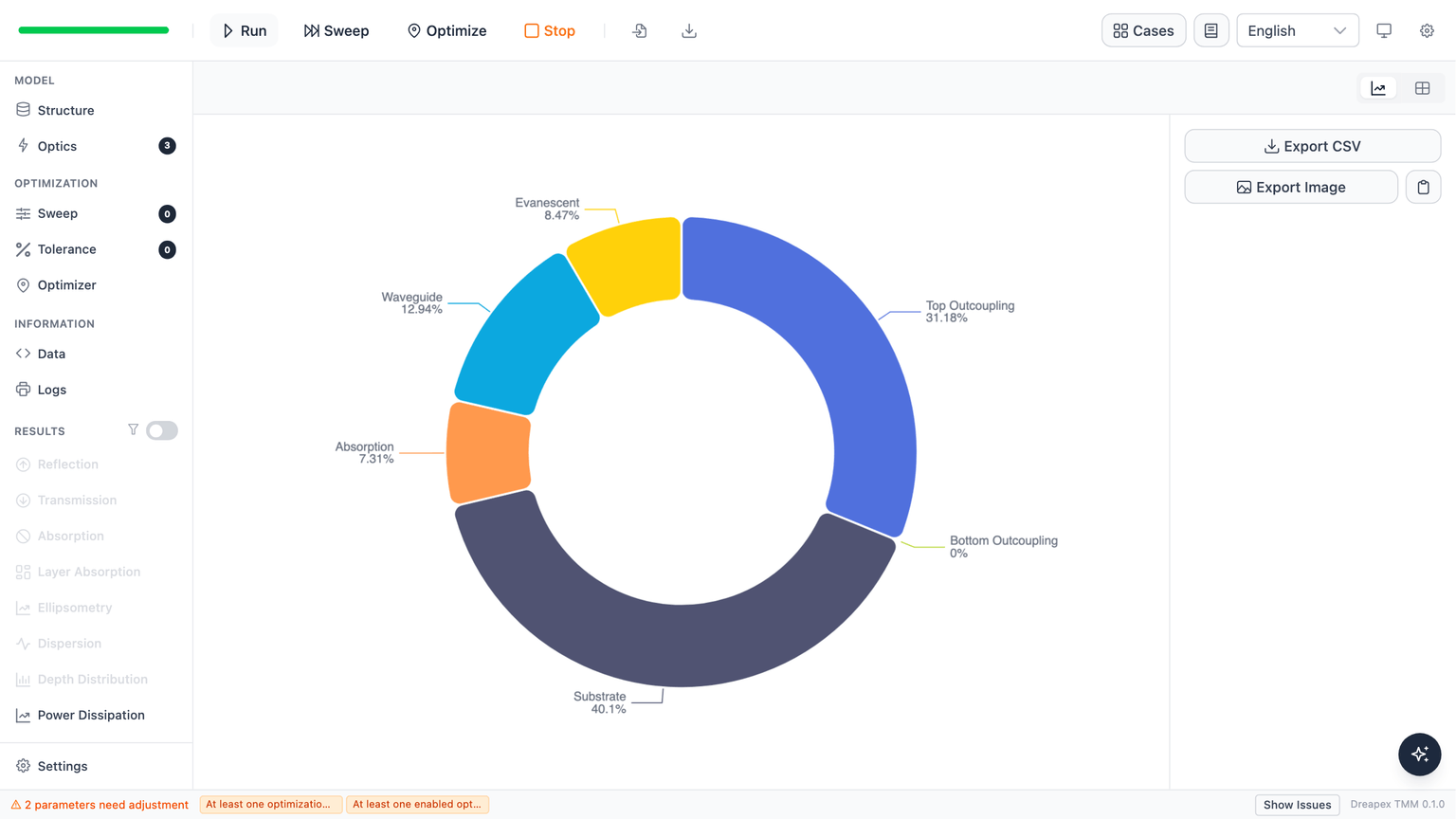

所有 Mode 结果都在数值精度内闭合到 100%。各向同性 HED 基线首先给出 50 nm ETL 下的模式分配。

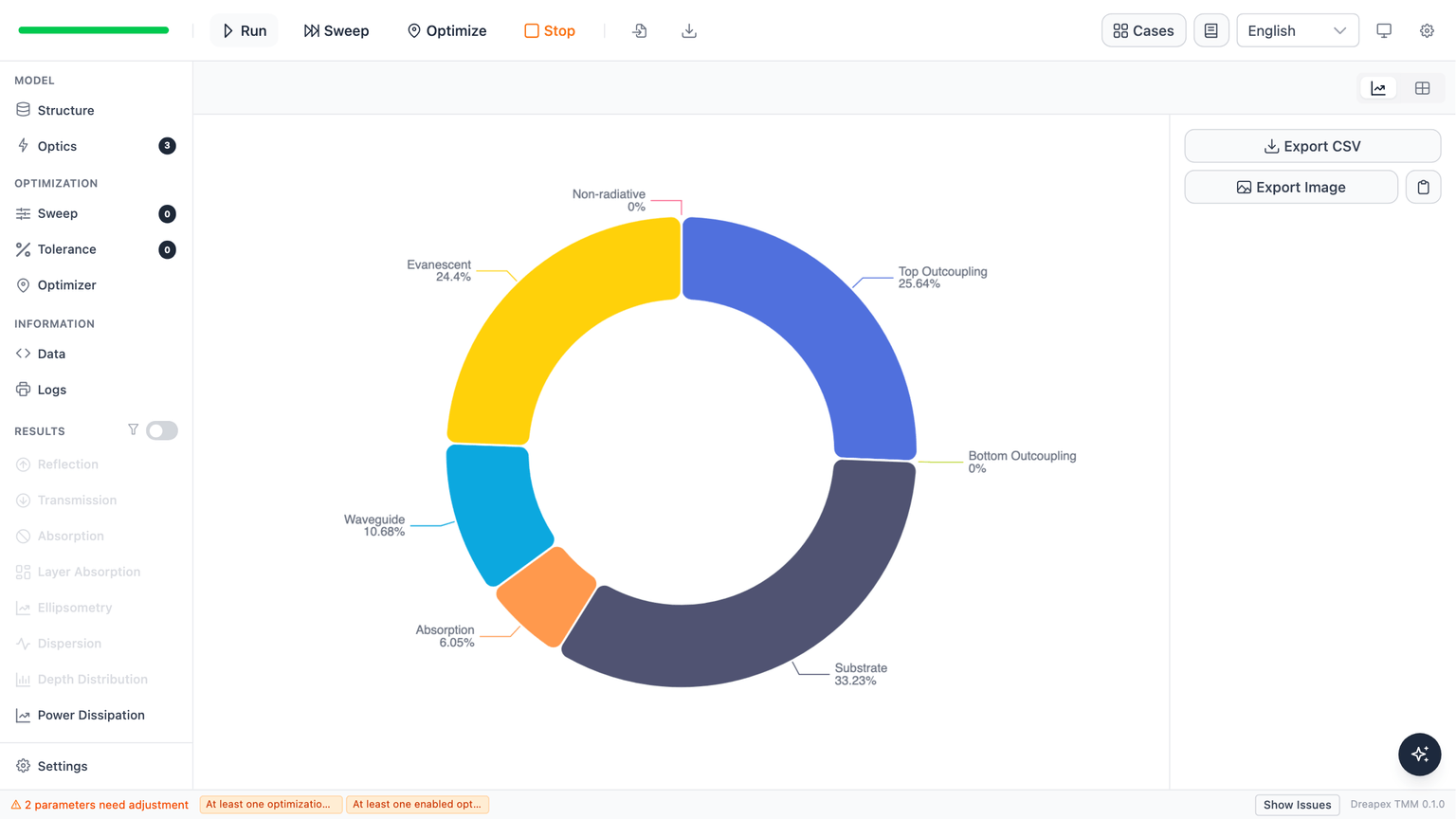

保持 HED、ETL 厚度和普通光常数不变,只把 ETL 的非寻常光折射率提高 0.4,可直接观察双折射造成的模式重分配。

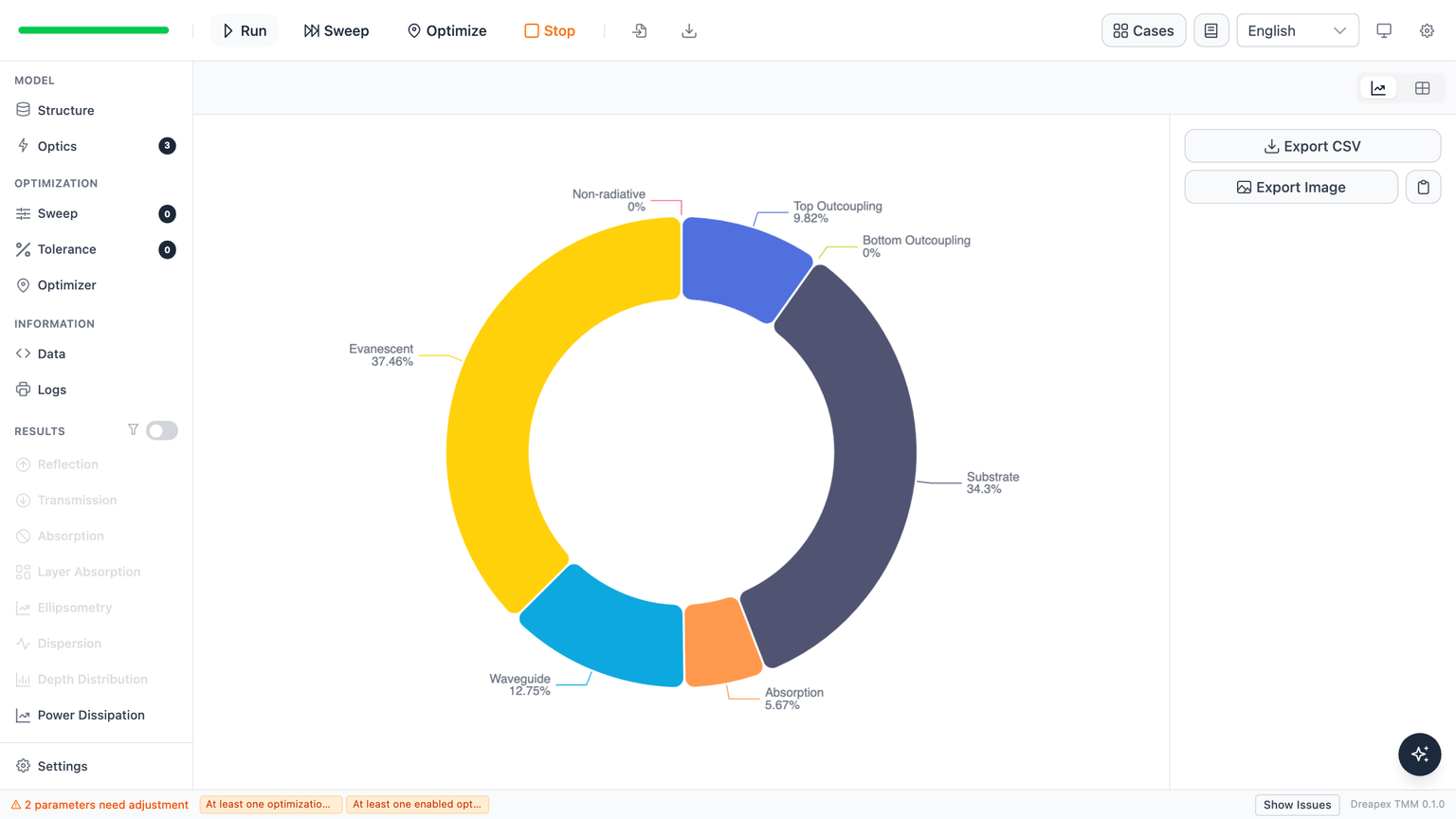

VED 代表点使用论文图 7 讨论的 145 nm ETL。它用于记录该代表状态,不能与 50 nm HED 的差值全部归因于取向。

Dreapex TMM 聚合结果HED,各向同性 ETL 50 nmHED,ETL Δn=+0.4\Delta n=+0.4VED,各向同性 ETL 145 nm
Top Outcoupling31.1761%25.6429%9.8186%
Substrate40.1025%33.2269%34.3037%
Waveguide12.9391%10.6776%12.7442%
Absorption7.3160%6.0560%5.6714%
Evanescent8.4663%24.3966%37.4620%
归一化衰减率 / Purcell 因子1.3746941.6670300.920934

ETL 正双折射是严格的单变量对照:Evanescent 增加 15.93 个百分点,Purcell 因子增加 21.3%,Top Outcoupling 降低 5.53 个百分点。该结果说明额外衰减主要进入高面内波矢通道,而不是增加可见远场出光。

HED 双折射扫描与图 10(c)

ETL Δn\Delta n论文 HED 出光Dreapex TMM Top Outcoupling端点绝对误差
−0.437.2%36.76%−0.45 pp
−0.234.17%
031.18%
+0.228.25%
+0.426.2%25.64%−0.56 pp

五点结果随 Δn\Delta n 单调下降,两个端点均通过 ±1.0 pp 准则。Dreapex TMM 预测的总降幅为 11.11 pp,论文为 11.0 pp

面内功率耗散

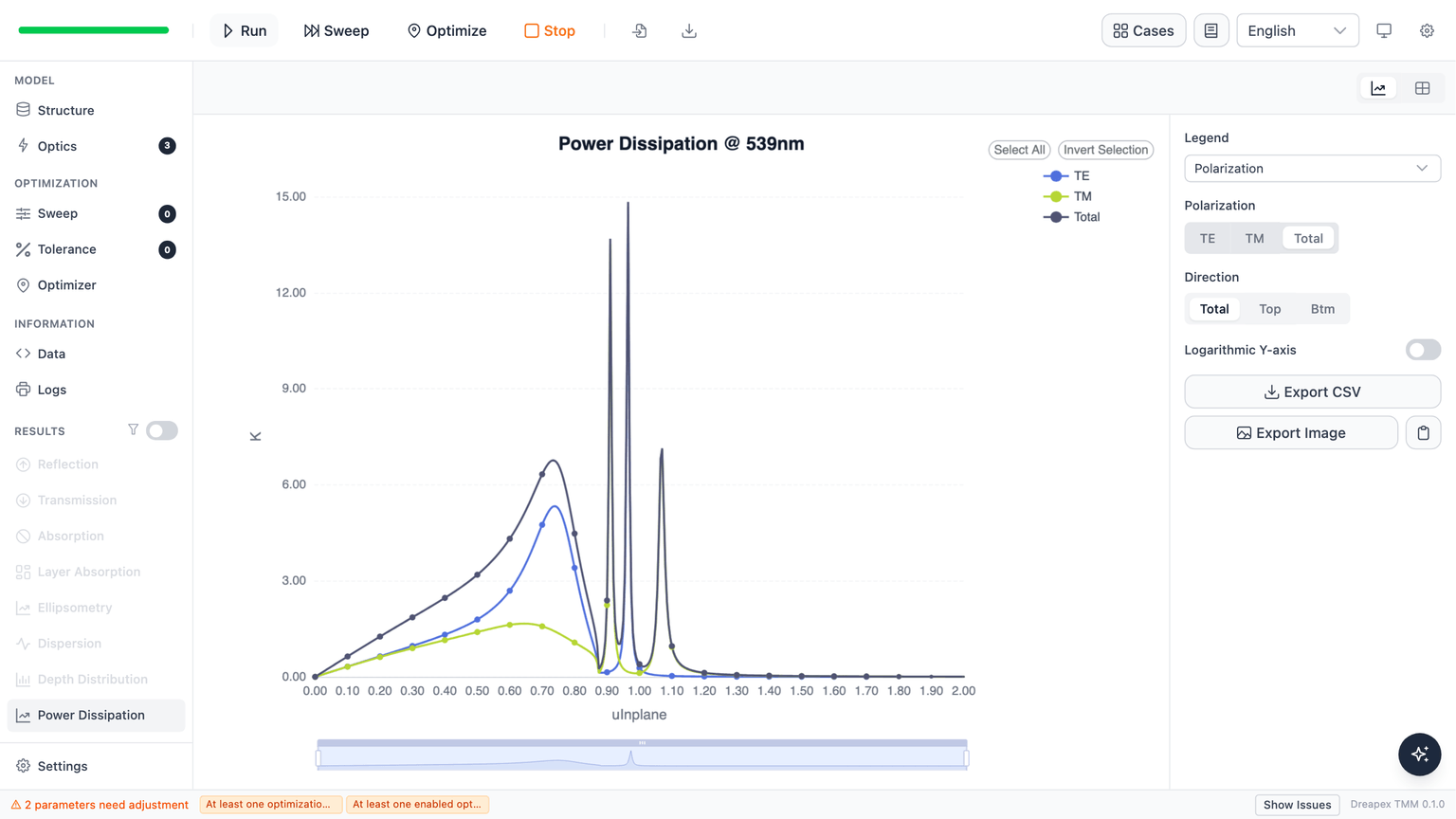

Power Dissipation 在相同的归一化面内坐标 0–2 上显示 TE、TM 与总功率。各向同性 HED 基线在辐射区、高折射率区和高面内波矢区形成不同峰群。

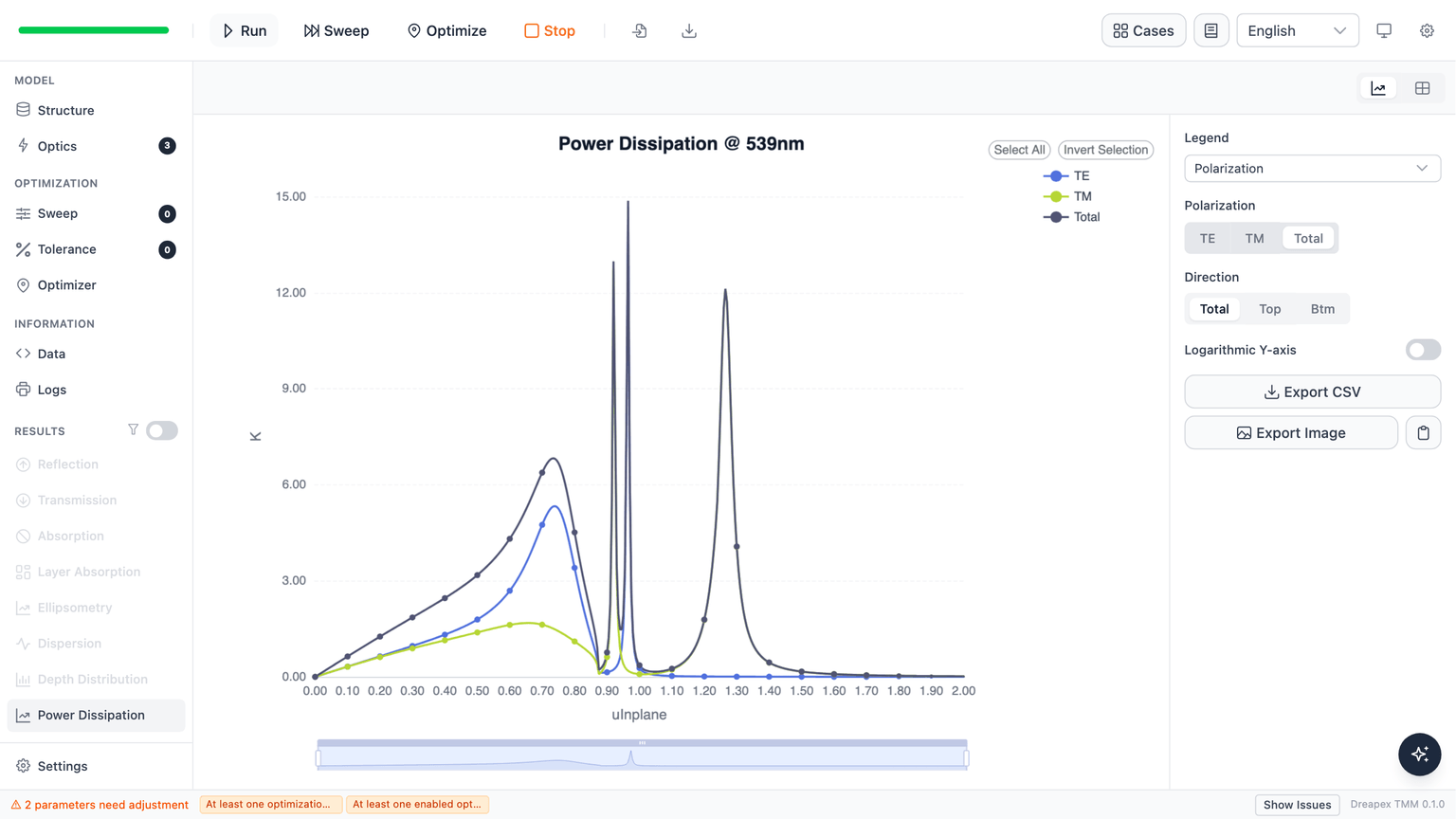

ETL Δn=+0.4\Delta n=+0.4 后,1.265 附近出现总功率约 12.12 的强高面内坐标峰;各向同性基线在 1.15 以上的最大值约为 0.243。这一变化与 Mode 中 Evanescent 大幅增加相互印证。

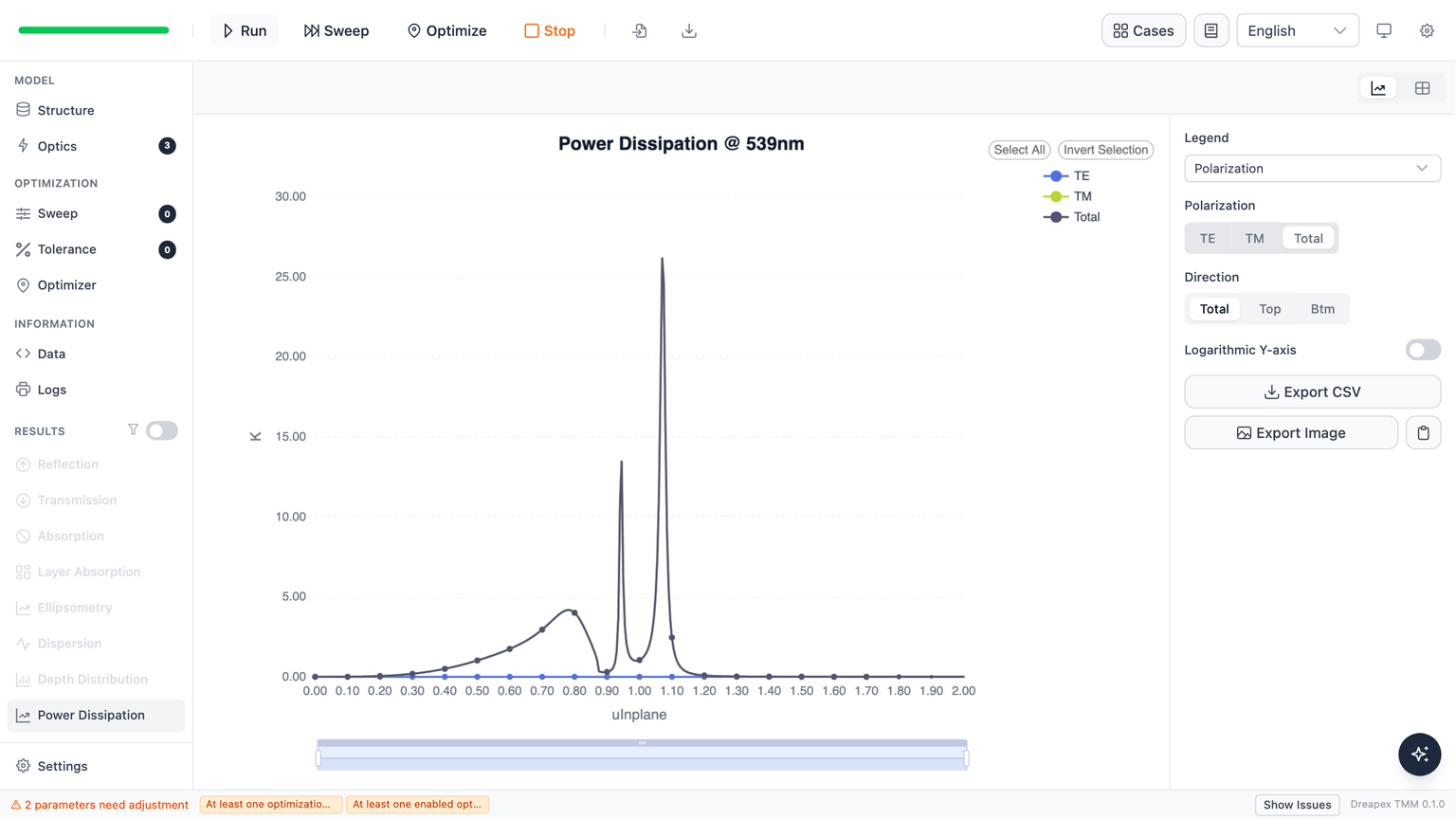

VED 代表点的 TE 分量为零,总功率由 TM 分量构成,并在 1.07 附近达到约 26.20。这与垂直偶极只耦合 TM 偏振的受控设置一致。

远场角分布

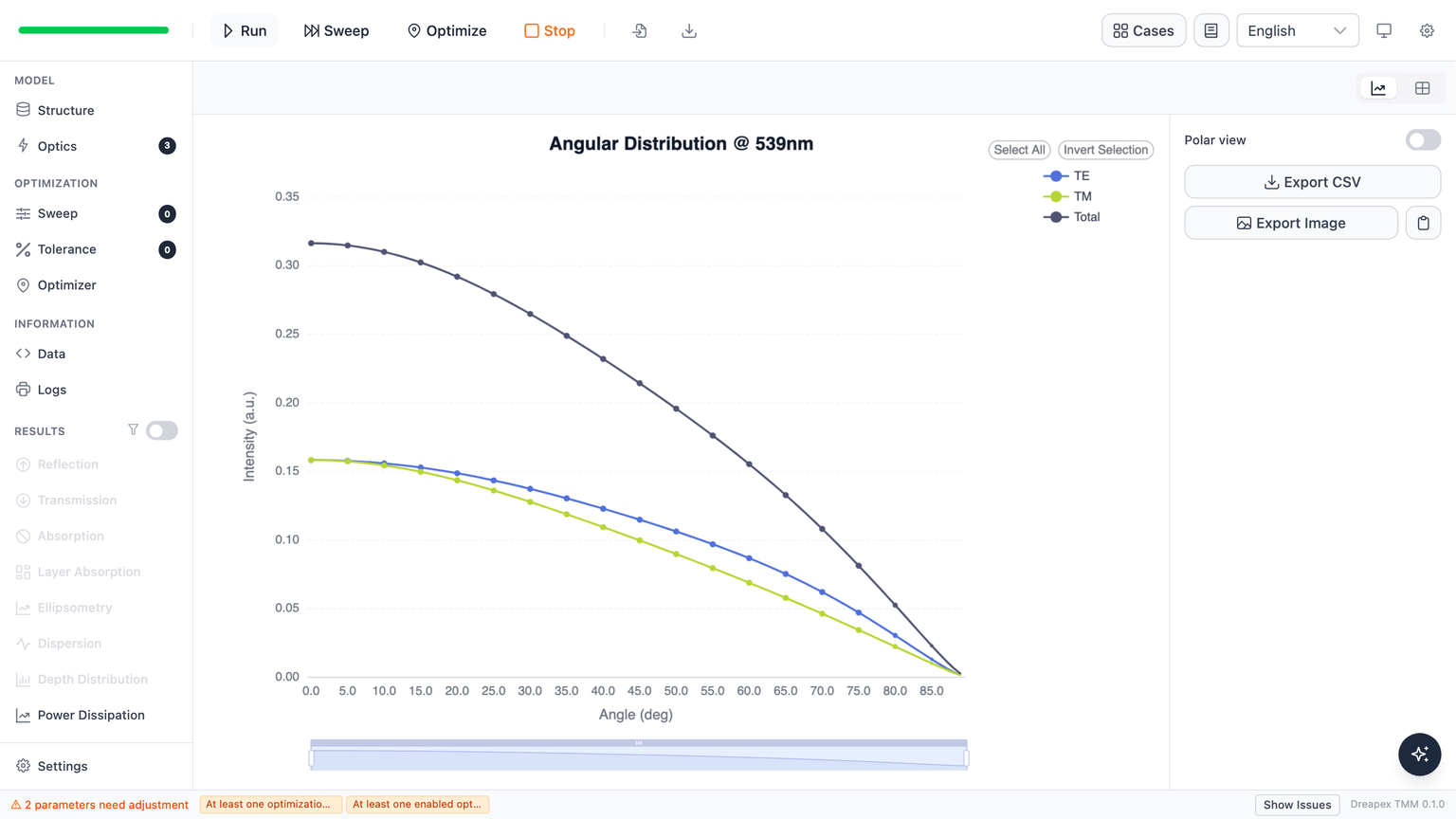

Intensity 结果使用同一 0–89° 网格。各向同性 HED 的最大发射位于法线方向,并随角度单调减小。

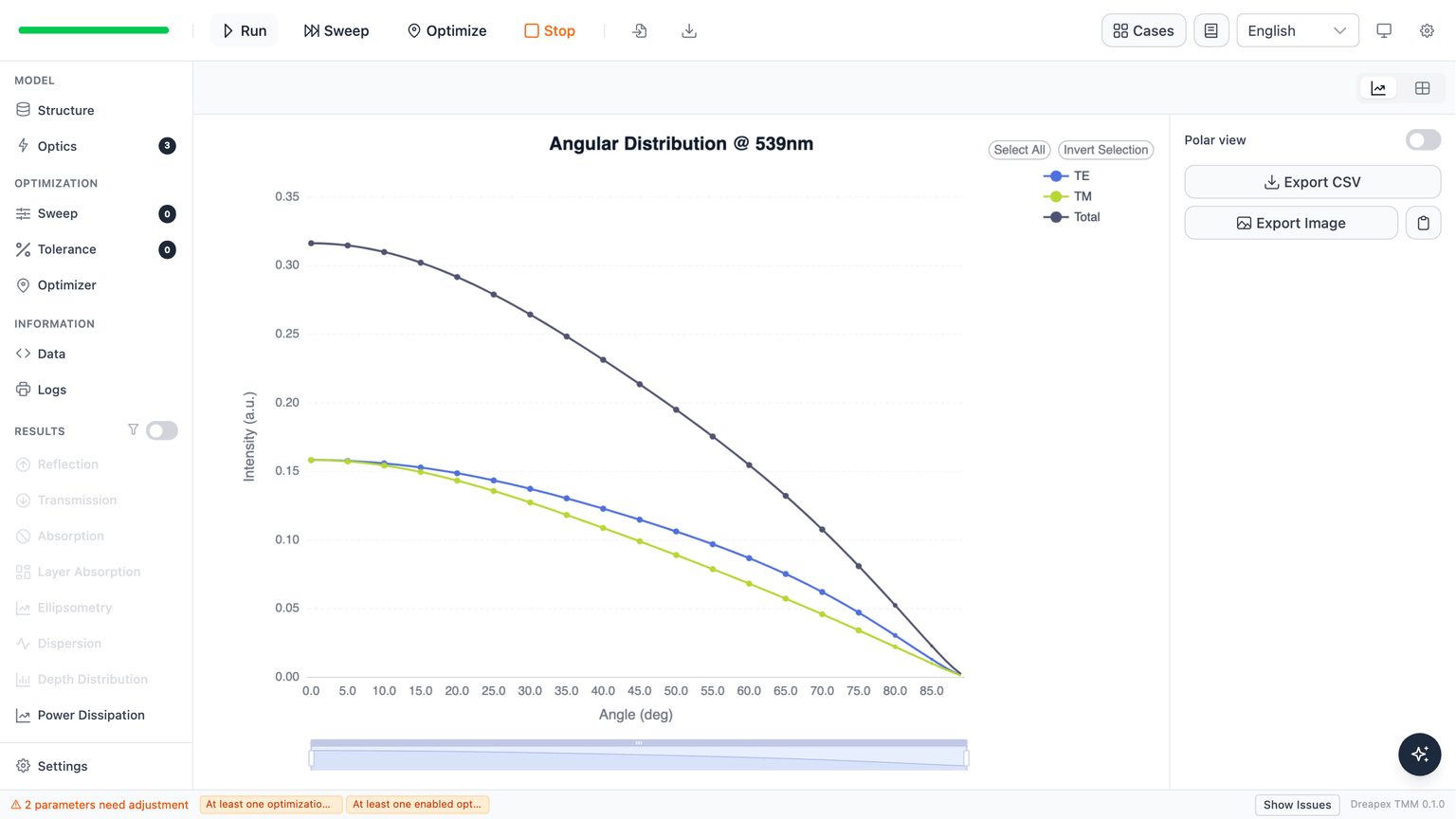

正双折射 ETL 的 HED 曲线仍在 取最大值。它与基线在可辐射角度范围内几乎重合:55°80° 的总强度相对变化均小于 0.4%。双折射在这个代表点主要改变高面内波矢耗散和归一化模式份额,而不是远场峰位。

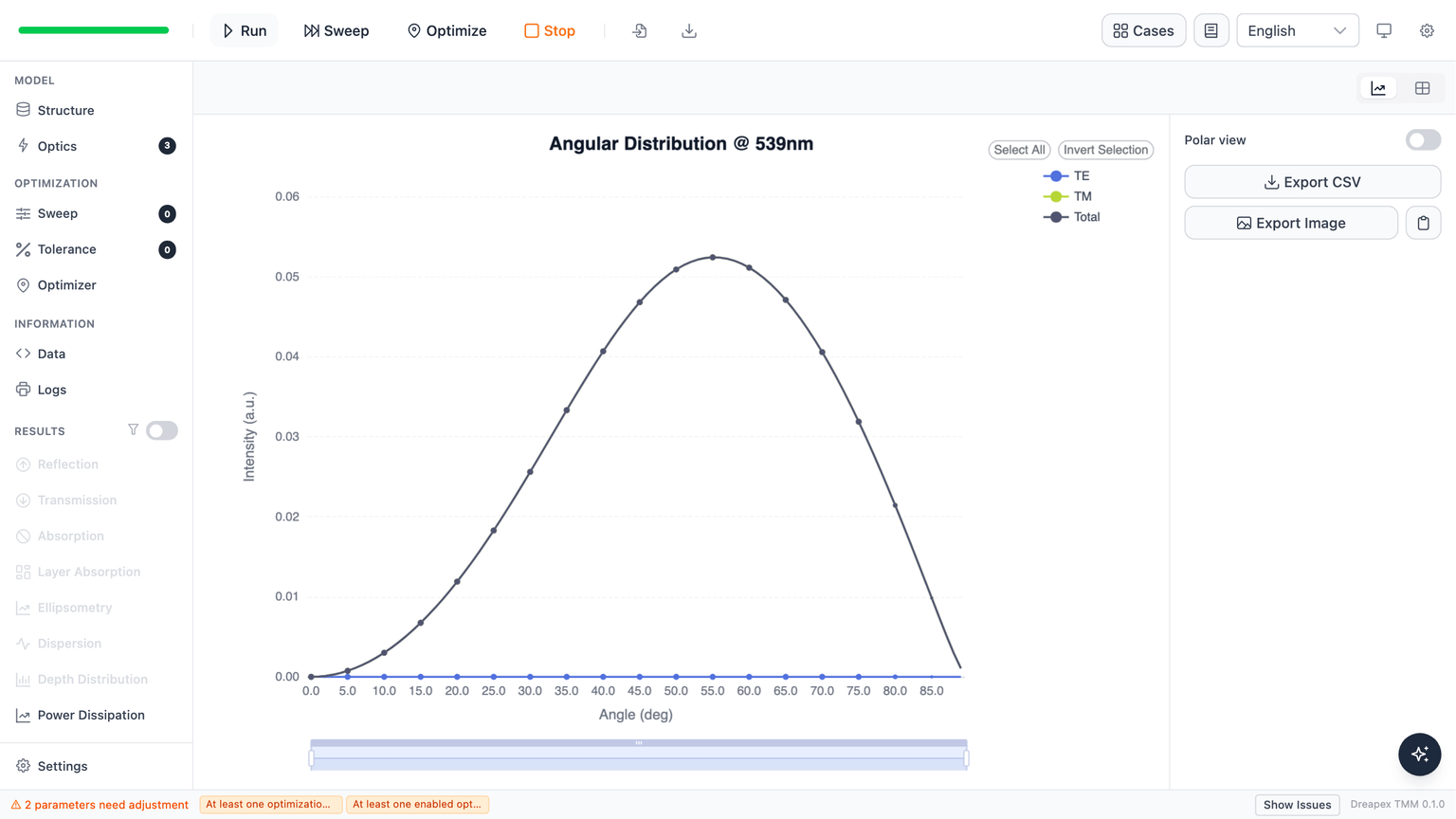

各向同性 145 nm ETL 的 VED 在 为零,在 55° 达到最大值,形成明显的离轴瓣。

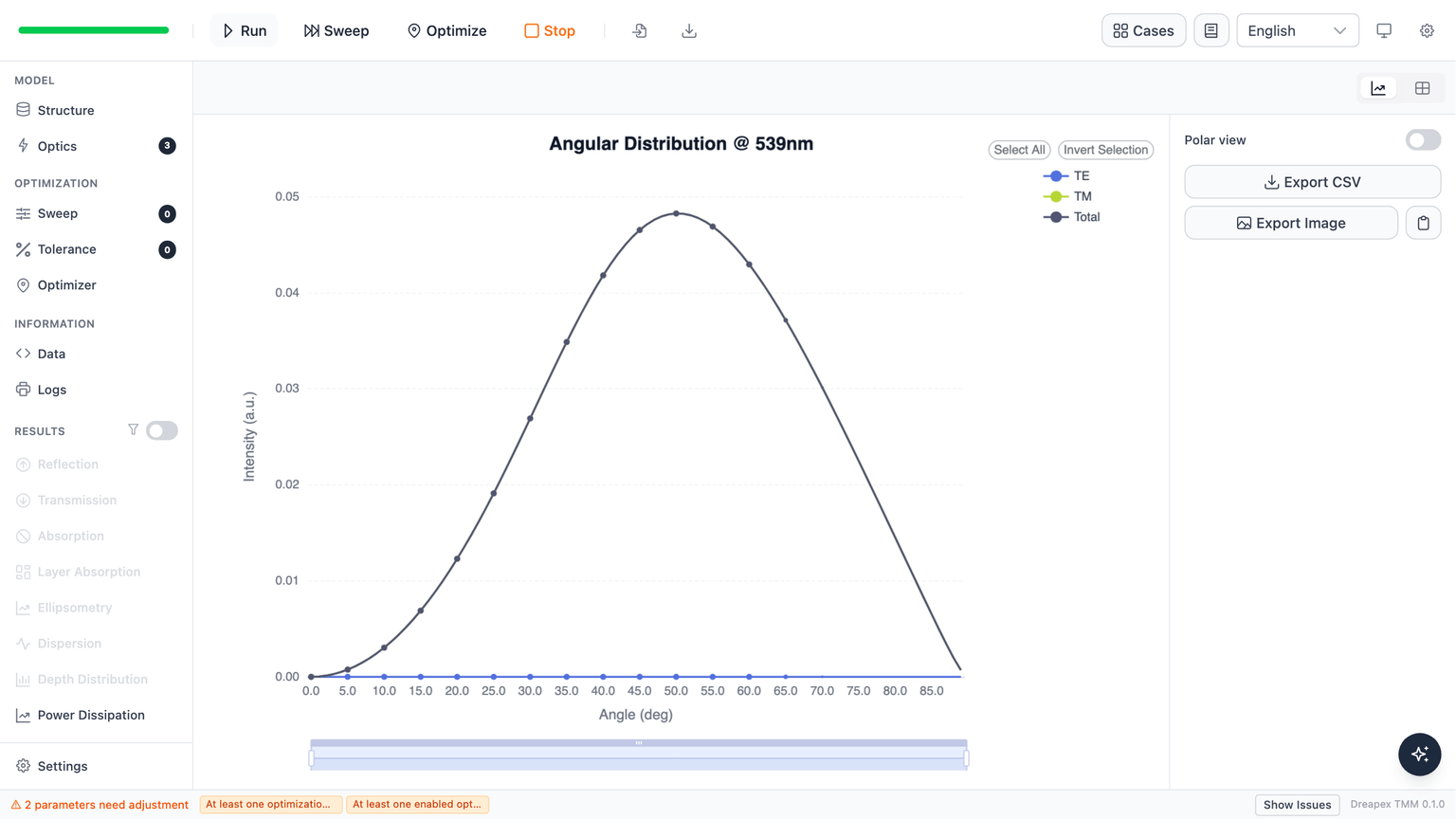

VED 角峰位与图 8(a)

ETL Δn\Delta n论文峰位Dreapex TMM 峰位峰位误差
−0.443.6°50°+6.4°
+0.449.2°56°+6.8°

论文与仿真都显示双折射从 −0.4 增至 +0.4 时峰位向高角移动。Dreapex TMM 给出的移动量为 ,论文为 5.6°;两个端点的绝对峰位均通过预设 门槛。约 6–7° 的共同偏移说明变化量比绝对角度更稳健。

偏差分析

  1. 论文 Table 1 没有列出玻璃常数和厚玻璃处理;本案例使用 n=1.5k=01 mm 非相干玻璃。Substrate 与 Top Outcoupling 对这一边界设定敏感。
  2. 对标使用论文正文明确给出的端点标量,不是完整曲线的机器可读参考向量,因此不能报告曲线归一化均方根误差(NRMSE)。
  3. 所有模型都使用 EML 中央的单个 Delta 发射面。扩展到复合区分布会平滑腔体位置依赖。
  4. 当前 Mode 将波导汇总为一个通道;论文中 ITO 与有机波导的细分不能从该聚合数值恢复。
  5. 539 nm 单色结果不需要 PL,却也不能外推到宽带 EL 光谱或色偏。

后续扩展

  1. 以论文图 6–7 的 ETL 厚度范围和 qq 序列建立二维扫描,扩展当前的单色端点对照。
  2. 对 HTL 另行扫描 Δn=0.4+0.4\Delta n=-0.4…+0.4,补充图 9 和图 10(b/d) 的层间差异。
  3. 将论文曲线数字化为参考 CSV,再加入 NRMSE 与峰形误差阈值。
  4. 对玻璃 n=1.49–1.52 和相干处理做敏感性检查,把边界假设引起的结果范围与算法偏差分开。
