石墨烯 OLED 模式分账

Lee 等(2016):550 nm 下 TiO2、石墨烯与低折射率空穴注入层的六通道模式分配
作者Codex

Synergetic electrode architecture for efficient graphene-based flexible organic light-emitting diodes

作者: Jaeho Lee、Tae-Hee Han、Min-Ho Park、Dae Yool Jung、Jeongmin Seo、Hong-Kyu Seo、Hyunsu Cho、Eunhye Kim、Jin Chung、Sung-Yool Choi、Taek-Soo Kim、Tae-Woo Lee、Seunghyup Yoo

期刊: Nature Communications 7, 11791(2016) · 对照目标: Supplementary Table 2(主目标)与 Table 5(扩展) · 许可: CC BY 4.0

在石墨烯 OLED 阳极下加入 55 nm TiO₂ 后,论文的空气出光份额由 31.5% 提高到 43.4%;把论文中的低折射率空穴注入层(hole-injection layer,HIL)GraHIL 换成 PEDOT:PSS,则倏逝损耗由 22.4% 增至 28.6%。Supplementary Table 2 的三种阳极模式预算是本案例的主对标目标,Supplementary Table 5 的 GraHIL / PEDOT:PSS 对照用于扩展检验 HIL 引起的模式转移。Dreapex TMM 在 550 nm 下逐项比较论文六通道与软件七通道的定义和数值。

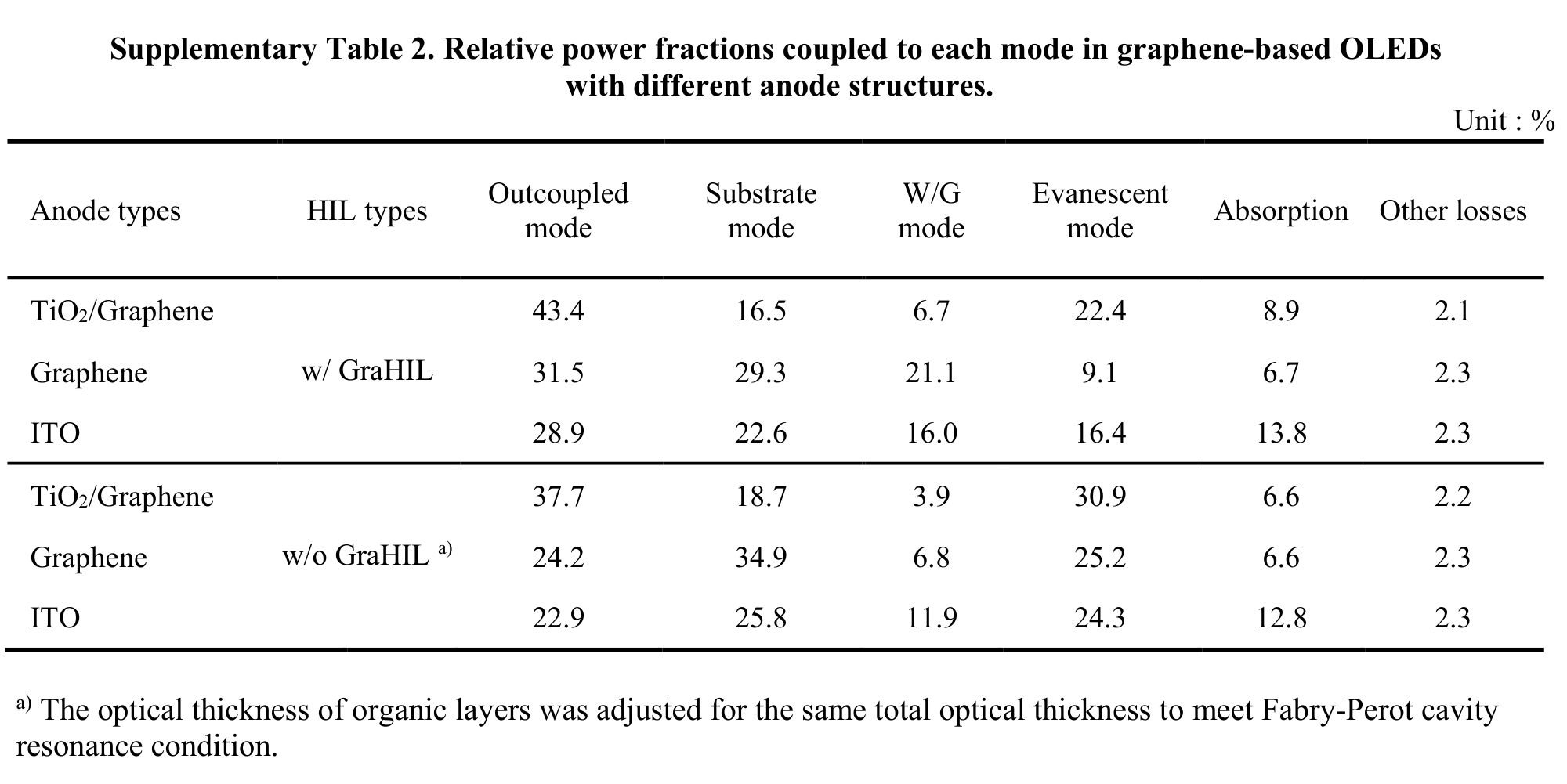

Lee Supplementary Table 2——三种阳极在 550 nm 下的空气、衬底、波导、倏逝、吸收及其它损耗份额。Lee 等,Nature Communications 7, 11791(2016),Supplementary Table 2CC BY 4.0

表中每一行均闭合到 100%。TiO₂/graphene/GraHIL 的空气出光最高,graphene/GraHIL 的波导份额最高,ITO/GraHIL 则具有最大的吸收份额。

背景

普通底发射 OLED 中,生成光会同时进入空气、厚玻璃衬底、有机波导和金属附近的倏逝模式。Lee 等把高折射率 TiO₂ 放在 graphene 下方,以腔体共振提高出光;低折射率 GraHIL 位于 graphene 与有机层之间,用于减弱金属阴极附近的倏逝损耗。Supplementary Table 2 把阳极结构的作用压缩成可直接比较的单波长功率预算,Supplementary Table 5 则补充 HIL 材料对倏逝损耗的影响。

论文的光学分析包含 Purcell 效应、偶极取向、波导模和表面等离激元损耗。本案例使用 Mode 结果执行相同类别的全模式分账,不把外部入射光的传播计算当作发光结果。

论文参数与 TMM 模型映射

论文 Methods 说明,除 HIL 外的有机多层在光学计算中合并为保持总厚度的均匀层。Figure 2c 对 TiO₂ 器件使用各自优化的有机总厚度,Supplementary Table 3 明确给出同类 TiO₂/graphene/GraHIL 模型的 90 nm organic layer。本案例以 90 nm 等效有机层作为主对标输入;实制的第一种有机层栈(organic stack 1,OS1)总厚度为 80 nm,用于后续敏感性检查。

主模型(出光侧 → Al)

膜层厚度550 nm 光学常数来源或口径
Glass,非相干1 mm1.52厚衬底
TiO₂55 nm2.50Supplementary Figure 3
Four-layer graphene1.36 nm2.60 + 1.30i论文引用的 graphene 光学模型;四层各 0.34 nm
GraHIL70 nm1.42 + 0.0013iSupplementary Figure 3
等效有机发光层90 nm1.80论文的均匀层口径
LiF1 nm1.39单波长透明层近似
Al150 nm0.92 + 6.40iSupplementary Figure 3;光学厚阴极

三种阳极与 HIL 对照只改变下表列出的部分,其余设置保持不变。

模型相对主模型的变化论文目标
Graphene / GraHIL移除 55 nm TiO₂Supplementary Table 2 第二行
ITO / GraHIL185 nm ITO 取代 TiO₂ 与 grapheneSupplementary Table 2 第三行
TiO₂ / graphene / PEDOT:PSS50 nm1.56 + 0.003i 的 PEDOT:PSS 取代 GraHILSupplementary Table 5 第二行

论文没有公开 ITO 在 550 nm 的精确复折射率。本案例在运行前固定使用 1.90 + 0.02i 的透明导电氧化物代理值,因此 ITO 行用于趋势和误差包络,不作为材料逐点拟合。

发光与光学设置
发射体Ir(ppy)₂acac
光谱Unit White;单波长计算不执行光谱加权
偶极取向Custom,垂直偶极份额 0.23,即约 77% 水平偶极
深度分布Delta,距 organic/Al 界面 70 nm
层内相对位置从出光侧计 0.2222
本征辐射量子效率0.97
电子—空穴平衡1
探测器Mode,Single,550 nm

模式通道映射

论文通道Dreapex TMM 通道验收状态
Outcoupled / AirTop Outcoupling直接比较
SubstrateSubstrate直接比较
W/G(waveguide,波导)Waveguide直接比较
EvanescentEvanescent直接比较
AbsorptionAbsorption直接比较
Other lossesNon-radiative仅在能量闭合与定义核验后比较
论文未单列Bottom Outcoupling独立报告;厚 Al 后应接近零

论文使用本征辐射量子效率 q0=0.97q_0=0.97q0q_0 表示发光体在不受腔体修正时的辐射量子效率。其约 2% 的 Other losses 与 Purcell 修正后的非辐射份额在量级上相符。下文的能量闭合只支持这一数量级对应;若 Bottom Outcoupling 非零或 Other 的定义不能唯一映射,各项仍保持独立。

复现目标与验收准则

  1. Dreapex TMM 的全部通道之和应在显示精度内闭合到 100%
  2. 定义直接对应的空气、衬底、波导、倏逝和吸收通道与论文的绝对偏差不超过 5 个百分点。
  3. TiO₂/graphene/GraHIL 的 Top Outcoupling 高于 graphene/GraHIL 和 ITO/GraHIL。
  4. PEDOT:PSS 相比 GraHIL 提高 Evanescent 份额,复现 Supplementary Table 5 的模式转移方向。
  5. Other losses 只有在通道定义一一对应时进入定量验收;否则单独报告。

四种模型使用同一组比较准则;90 nm 有机层、偶极位置、取向和材料常数在模型之间保持固定。

Dreapex TMM 建模路径

结构

导入对应模型即可复建上述固定输入:

Glass 设为非相干层,等效有机层启用 Emis.。层序从 Glass 出光侧延伸到 Al 阴极。

光学设置

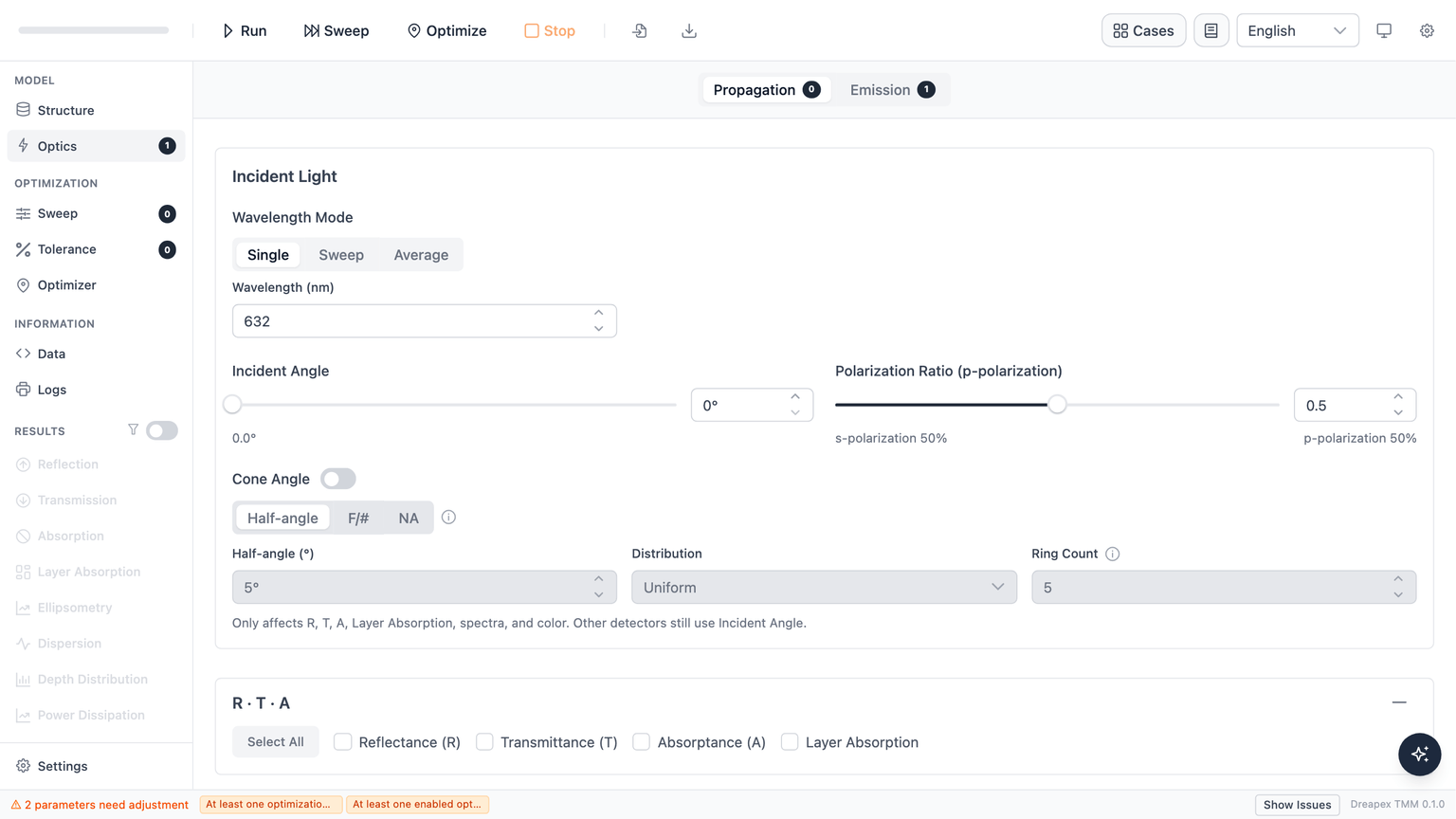

在 Emission 探测器中只启用 Mode,将 Wavelength Mode 设为 Single、波长设为 550 nm,再执行 Run。四个模型使用完全相同的发射体与探测器设置。

页面下方若只显示与 Optimize 有关的参数提示,可继续执行本案例的 Run;该提示不影响固定参数的 Mode 计算。

示例配置

四种模型共用发射体、等效有机层、LiF、Al 与光学设置,完整层序如下。表中材料光学常数沿用前文主模型与对照说明。

模型完整层序(出光侧 → Al)变化层的 550 nm 光学输入
TiO₂ / graphene / GraHILGlass 1 mm / TiO₂ 55 nm / graphene 1.36 nm / GraHIL 70 nm / 等效有机层 90 nm / LiF 1 nm / Al 150 nmTiO₂ 2.50;graphene 2.60 + 1.30i;GraHIL 1.42 + 0.0013i
Graphene / GraHILGlass 1 mm / graphene 1.36 nm / GraHIL 70 nm / 等效有机层 90 nm / LiF 1 nm / Al 150 nmgraphene 与 GraHIL 同上

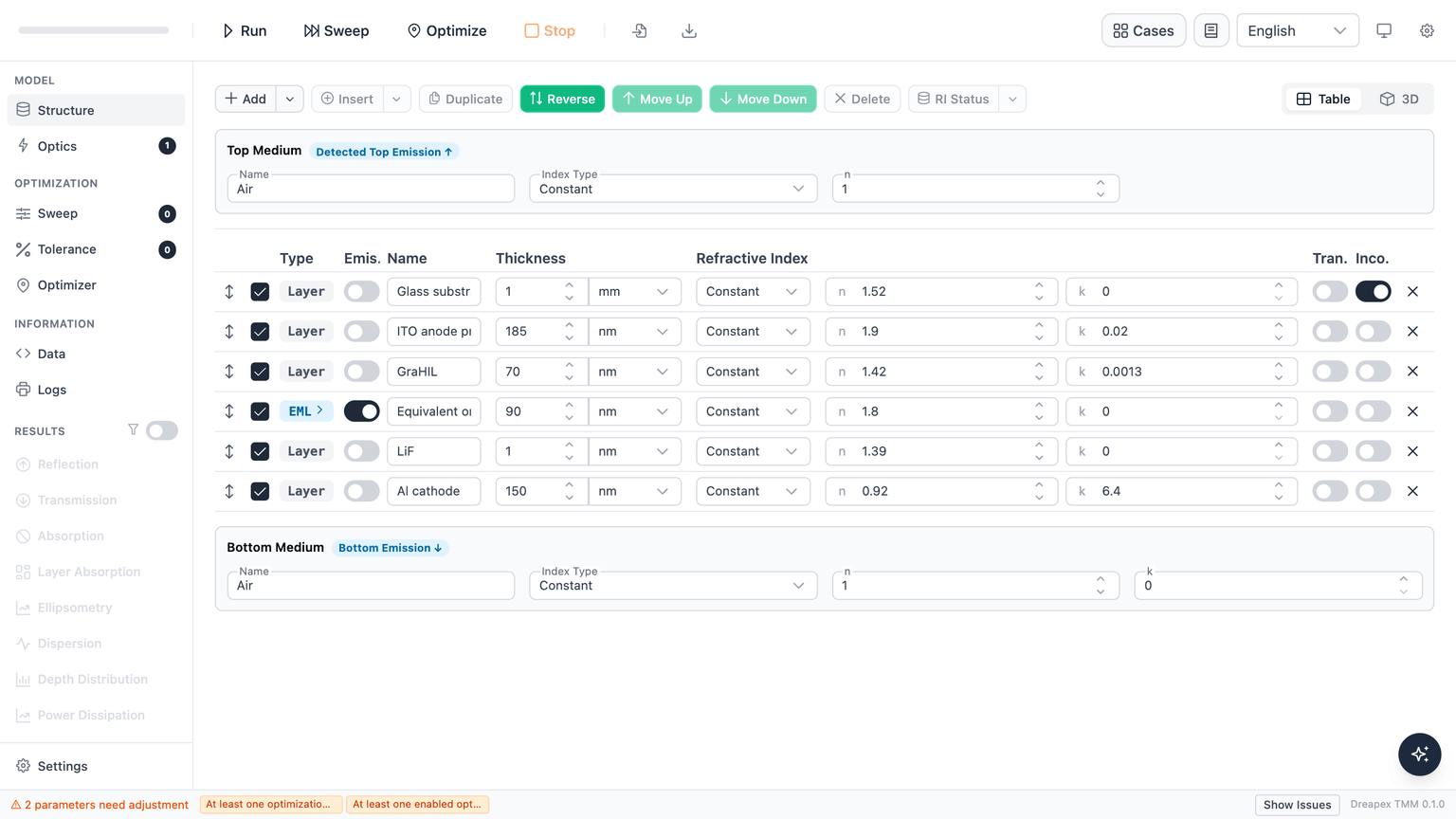

ITO / GraHILGlass 1 mm / ITO 185 nm / GraHIL 70 nm / 等效有机层 90 nm / LiF 1 nm / Al 150 nmITO 1.90 + 0.02i;GraHIL 同上

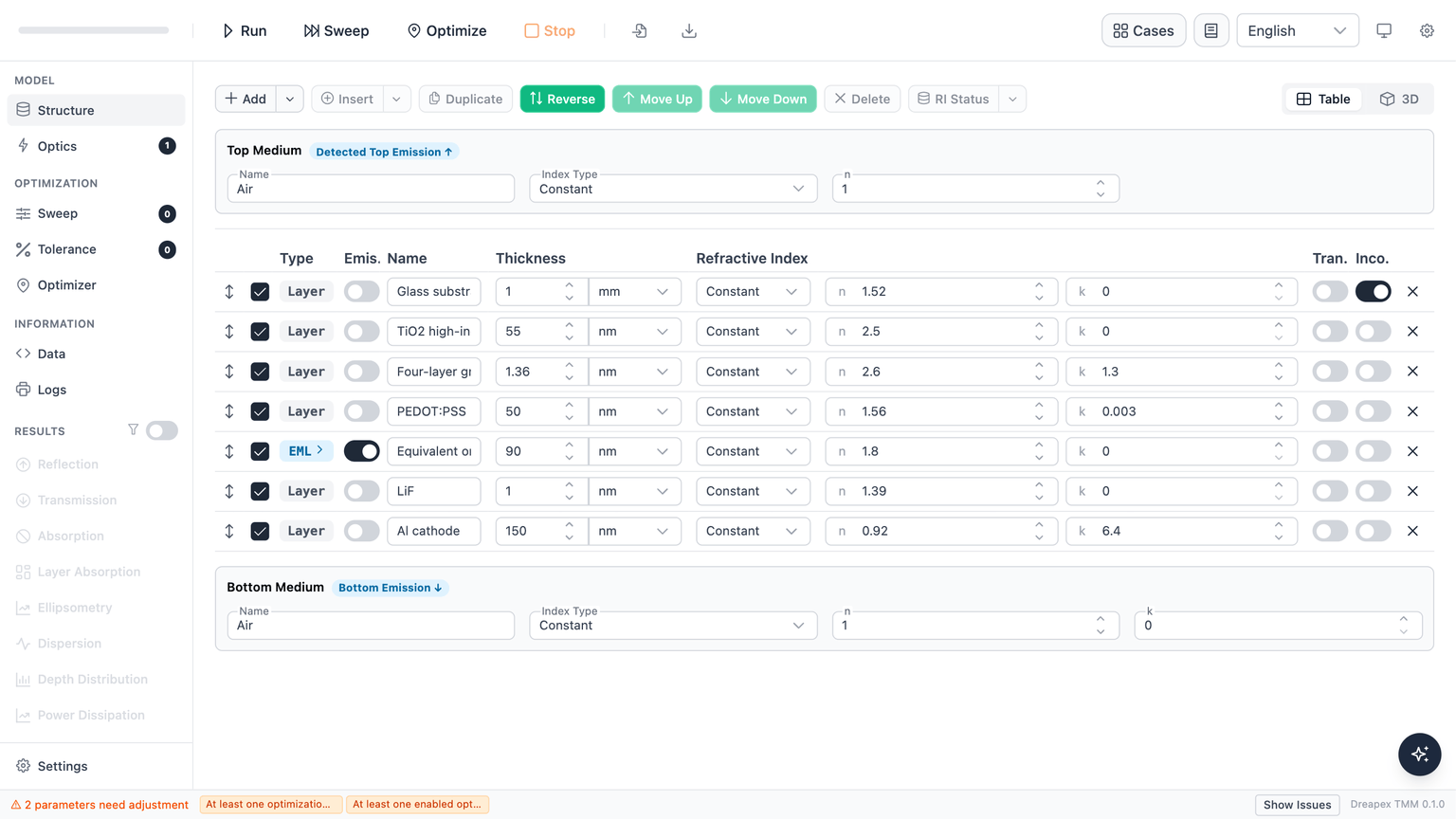

TiO₂ / graphene / PEDOT:PSSGlass 1 mm / TiO₂ 55 nm / graphene 1.36 nm / PEDOT:PSS 50 nm / 等效有机层 90 nm / LiF 1 nm / Al 150 nmPEDOT:PSS 1.56 + 0.003i;TiO₂ 与 graphene 同上

以下界面状态对应 TiO₂/graphene/GraHIL 主模型;其余三个模型按表中层序替换阳极或 HIL。

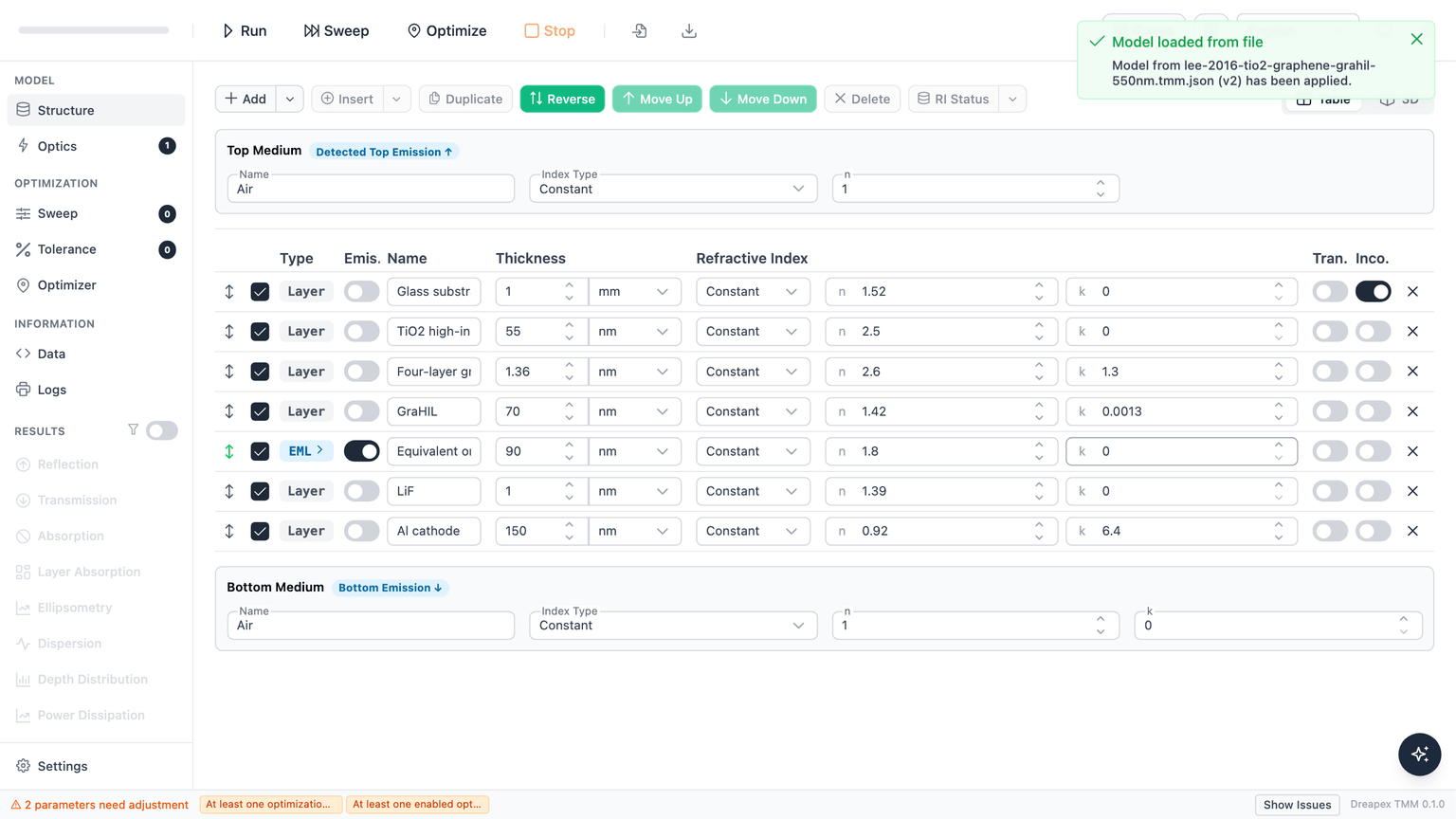

结构截图用于核对 55/1.36/70/90/1/150 nm 的层序以及 Glass 的非相干状态。

三张对照截图分别确认阳极与 HIL 的实际替换,未改动等效有机层、LiF 和 Al。

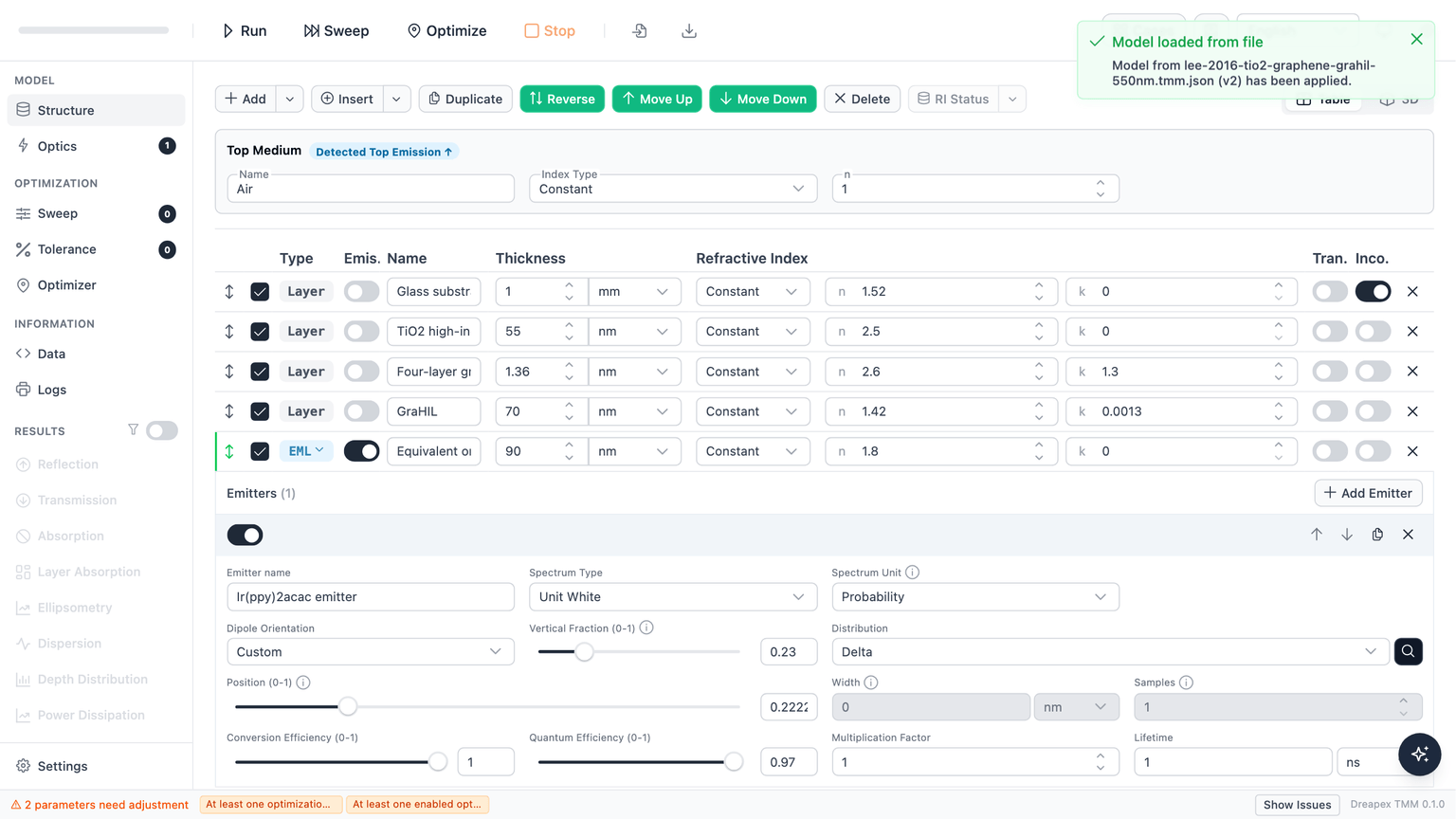

0.2222 的相对位置把偶极面放在距 Al 70 nm 处;0.23 表示垂直偶极份额。

单波长模式不读取宽带发射光谱,因此不需要从 Supplementary Figure 3 数字化 Ir(ppy)₂acac EL 曲线。

仿真结果与 Supplementary Tables 2 和 5 对照

Supplementary Table 2 检验阳极结构引起的模式重分配,Supplementary Table 5 单独检验低折射率 HIL 对倏逝损耗的影响。

Lee Supplementary Table 2——三种阳极在 550 nm 下的空气、衬底、波导、倏逝、吸收及其它损耗份额。Lee 等,Nature Communications 7, 11791(2016),Supplementary Table 2CC BY 4.0

Supplementary Table 2:阳极结构

模型论文 Air仿真 Top OutcouplingAir 偏差五个直接通道的最大偏差±5 pp 判定
TiO₂ / graphene / GraHIL43.4%45.96%+2.56 pp10.41 pp未通过

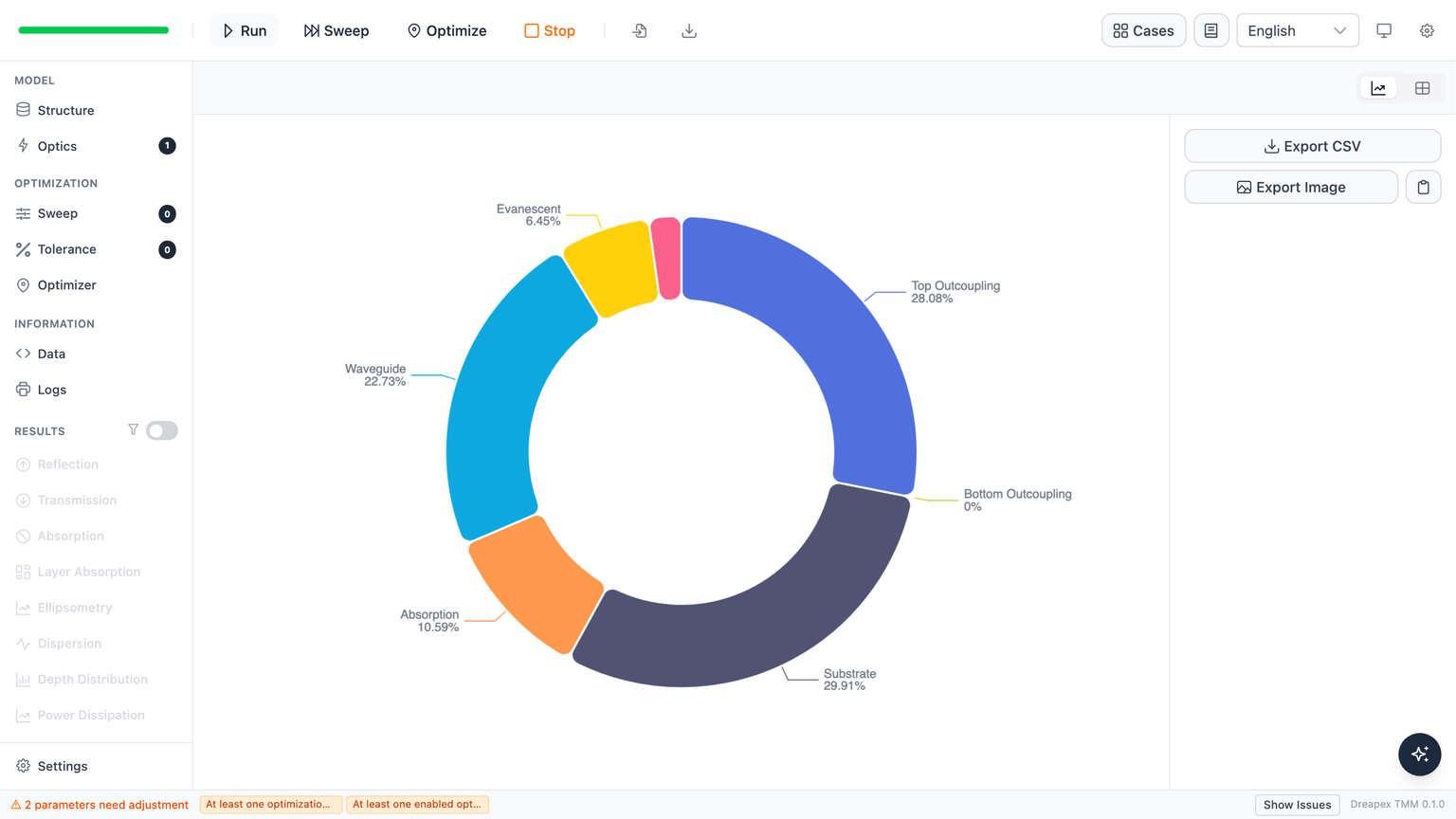

Graphene / GraHIL31.5%28.08%−3.42 pp3.89 pp通过

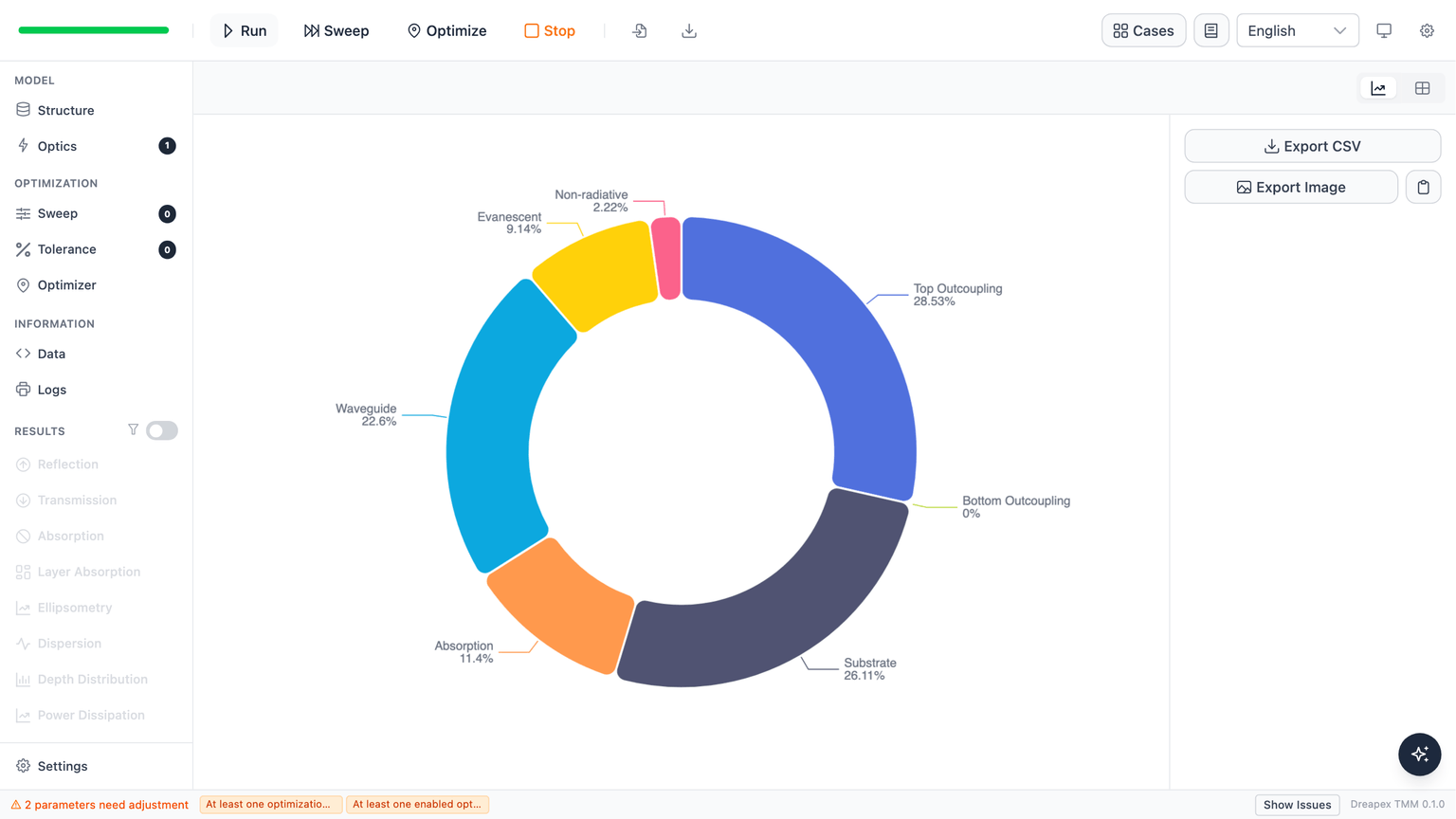

ITO / GraHIL28.9%28.53%−0.37 pp7.26 pp未通过

TiO₂ 与 ITO 两行的失败均来自 Waveguide 与 Evanescent 的通道拆分。把这两个相邻的高面内波矢通道合并后,仿真/论文分别为 26.74%/29.1%31.74%/32.4%,偏差降至 2.360.66 个百分点。该合并只用于定位误差,不替代逐通道判定。Graphene / GraHIL 行的五个直接通道全部通过 ±5 pp 门槛。

Supplementary Table 5:GraHIL 与 PEDOT:PSS

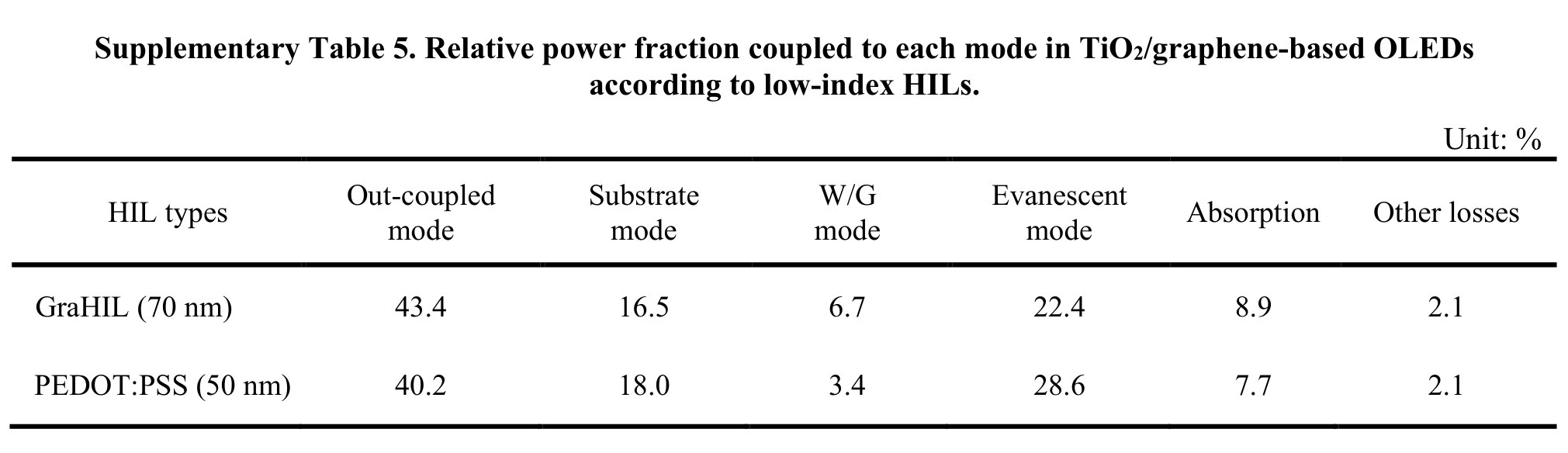

Lee Supplementary Table 5——GraHIL 与 PEDOT:PSS 对 550 nm 模式分账的影响。Lee 等,Nature Communications 7, 11791(2016),Supplementary Table 5CC BY 4.0

HIL论文 Evanescent仿真 Evanescent偏差论文 Air仿真 Top Outcoupling
GraHIL,70 nm22.4%11.99%−10.41 pp43.4%45.96%
PEDOT:PSS,50 nm28.6%29.23%+0.63 pp40.2%38.52%

PEDOT:PSS 对照的五个直接通道最大偏差为 1.77 pp,全部通过。更换 HIL 后 Evanescent 增大、Top Outcoupling 降低的方向与论文一致。

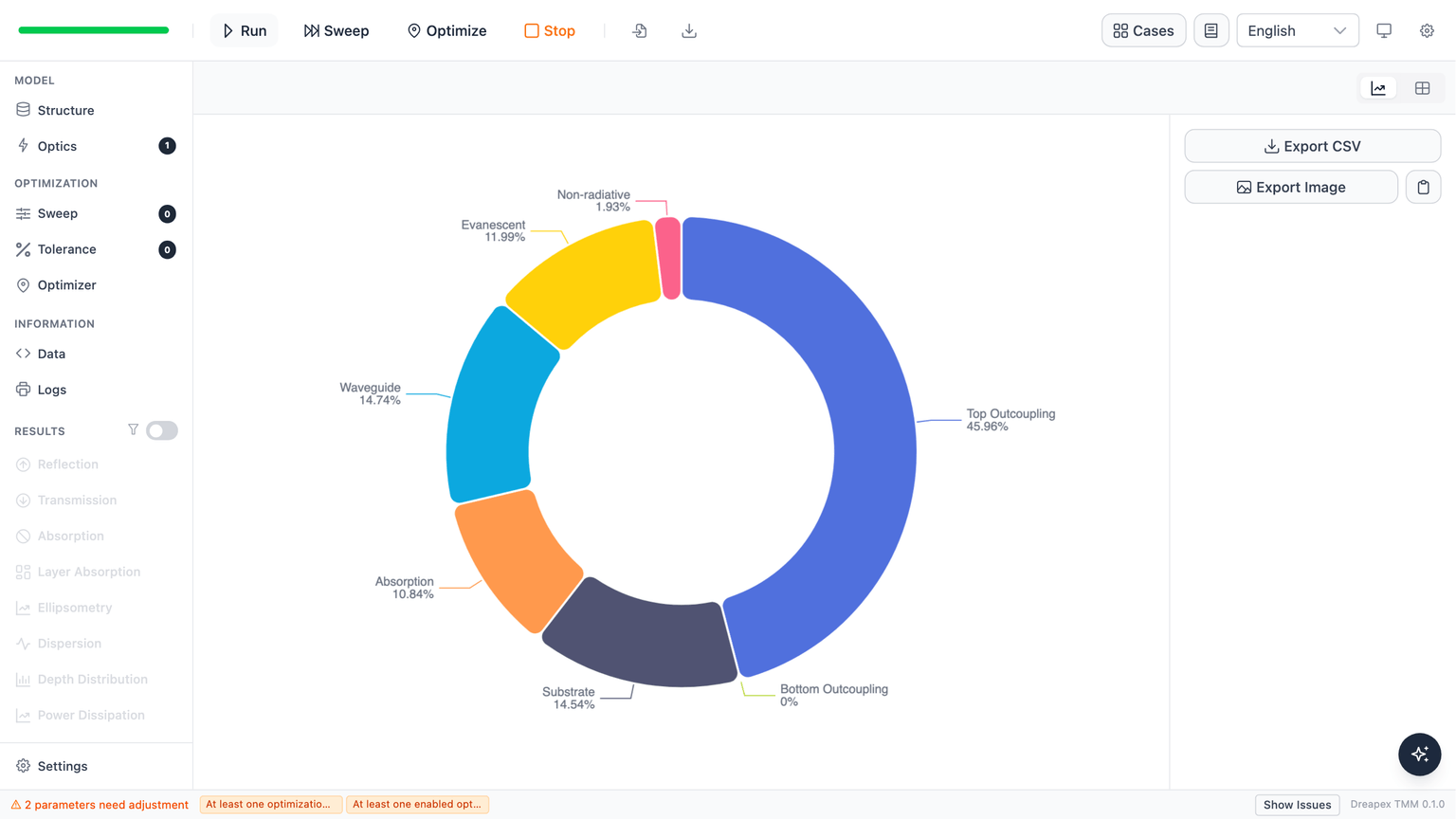

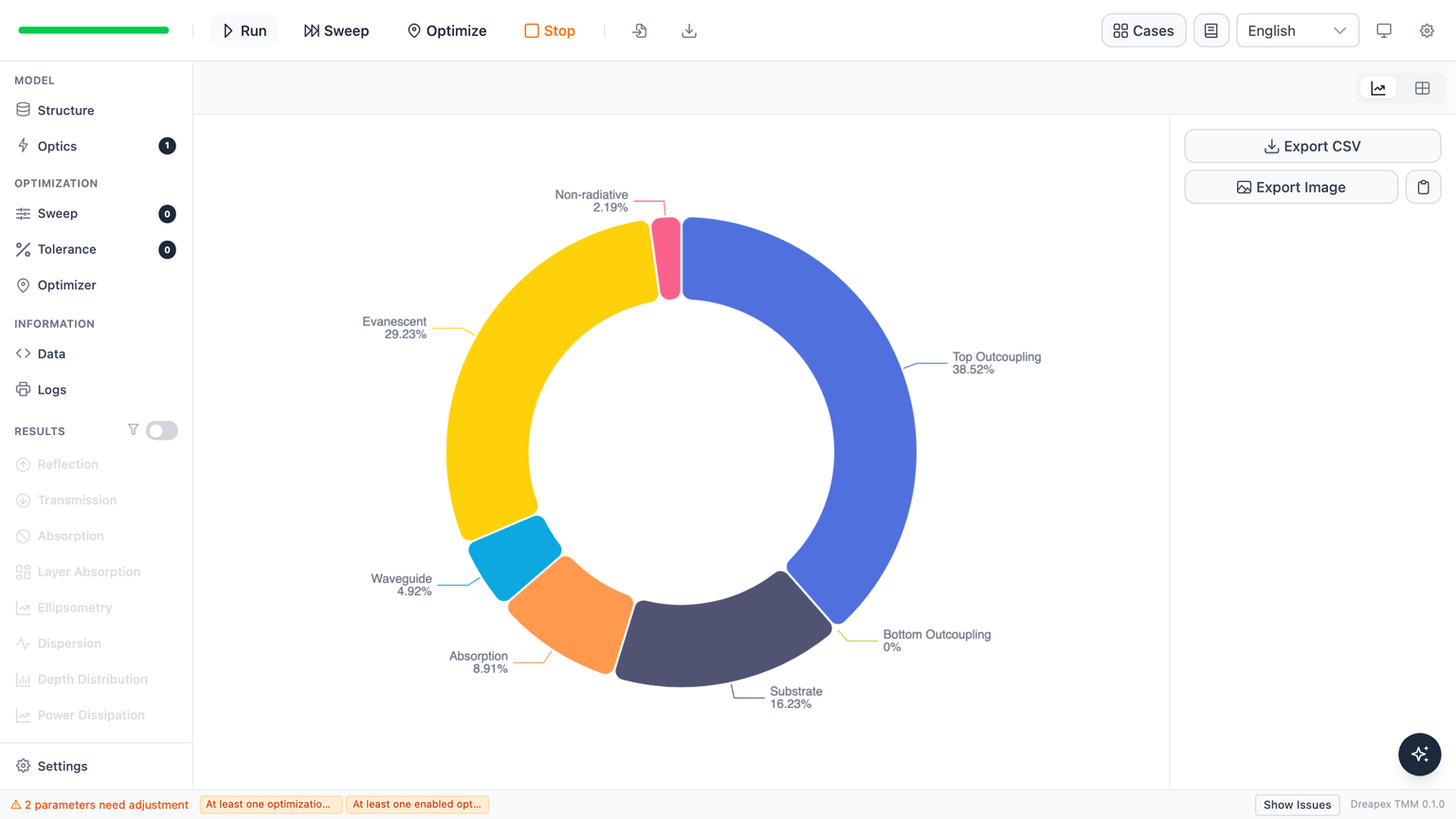

四组结果的七通道总和均为 100.0000%,Bottom Outcoupling 小于 0.000001%。Non-radiative 为 1.93–2.24%,与论文 Other losses 的 2.1–2.3% 相差不超过 0.17 pp,支持量级对应,但本文仍保留两种命名的物理口径差异。综合判定为:能量闭合、两项结构排序和 HIL 转移趋势通过;四组中两组通过全部逐通道数值门槛,TiO₂/GraHIL 与 ITO/GraHIL 的 Waveguide/Evanescent 拆分未通过。

偏差分析

  1. 论文只以曲线公开 TiO₂、GraHIL、PEDOT:PSS 与 Al 的光学常数。单波长读取误差会改变腔体相位和吸收分配。
  2. Four-layer graphene 使用论文引用的有效光学模型;实际层间污染、掺杂和转移残留不在均匀 1.36 nm 膜内。
  3. ITO 行使用公开声明的单点代理值,因此其吸收和腔体相位具有最大的输入不确定性。
  4. 主模型遵循论文的 90 nm 优化等效层,而实制 OS1 为 80 nm。后者用于回答厚度敏感性问题,不替换 Supplementary Table 2 的主对标输入。
  5. 偶极区用一个 Delta 面表示。论文认为空间分布影响较小,但实际复合区宽度仍会轻微平滑模式共振。
  6. 最大偏差集中在 Waveguide 与 Evanescent 的分界,而两者合计偏差仅为 0.66–2.36 pp。这说明总高面内波矢功率较稳定,精确分界对论文采用的材料曲线、有效层模型和通道边界更敏感。
  7. Dreapex TMM 单列 Bottom Outcoupling 和 Non-radiative;论文把预算压缩为六项。无法证明定义等价的份额不并入通过判定。

后续扩展

  1. 保持全部其它输入不变,把等效有机层改为实制 OS1 的 80 nm,量化结构口径误差。
  2. 在垂直偶极份额 0.21–0.25 内执行敏感性扫描,覆盖论文给出的 0.23 ± 0.02
  3. 数字化 Supplementary Figure 3 的完整 Ir(ppy)₂acac EL 与材料色散,扩展到光谱加权 Mode。
  4. 启用 Power Dissipation,把积分通道与 Supplementary Figures 5 和 8 的面内波矢峰逐段对应。

返回案例目录
