优化后的 a-Si 为什么吸收更多光：分析电场、能流与吸收密度
本篇接续光被哪一层吸收：分析并优化 a-Si 薄膜太阳能电池，沿用其中的基线结构、最优结构和 550 nm 正入射条件。
前篇已经证明，优化后 a-Si 在 550 nm 的吸收率由 91.096% 提高到 96.496%。这篇教程进一步进入膜层内部，用电场、能流和吸收密度解释这部分增益来自哪里。读完后，你可以把一个总吸收率拆解成“光在哪里增强、沿哪个方向传输、最终在哪里耗散”的空间过程。
三种深度结果分别回答什么
深度坐标从入射侧表面开始，依次穿过 ITO 和 a-Si。三个结果各有明确职责：
| 结果 | 主要信息 | 本篇用途 |
|---|---|---|
Electric Field | 局部电场随深度的起伏 | 观察驻波峰谷和场增强区域 |
Poynting Vector | 净能流沿传播方向的变化 | 判断能量在哪一段快速减少、还有多少到达结构背面 |
Absorption Density | 单位深度内的局部光学损耗 | 定位真正消耗光功率的位置 |
电场峰值并不等于吸收峰值。只有材料具有非零消光系数时，局部电场才会转化为吸收；Poynting 能流在有损层中持续下降，下降的部分对应被材料吸收的功率。
固定结构与光学条件
先比较前篇的两套结构，不再改变材料或波长：
| 结构 | ITO | a-Si | 550 nm 总吸收率 |
|---|---|---|---|
| 基线 | 80 nm | 200 nm | 91.096% |
| 优化后 | 62.372 nm | 485.857 nm | 96.496% |

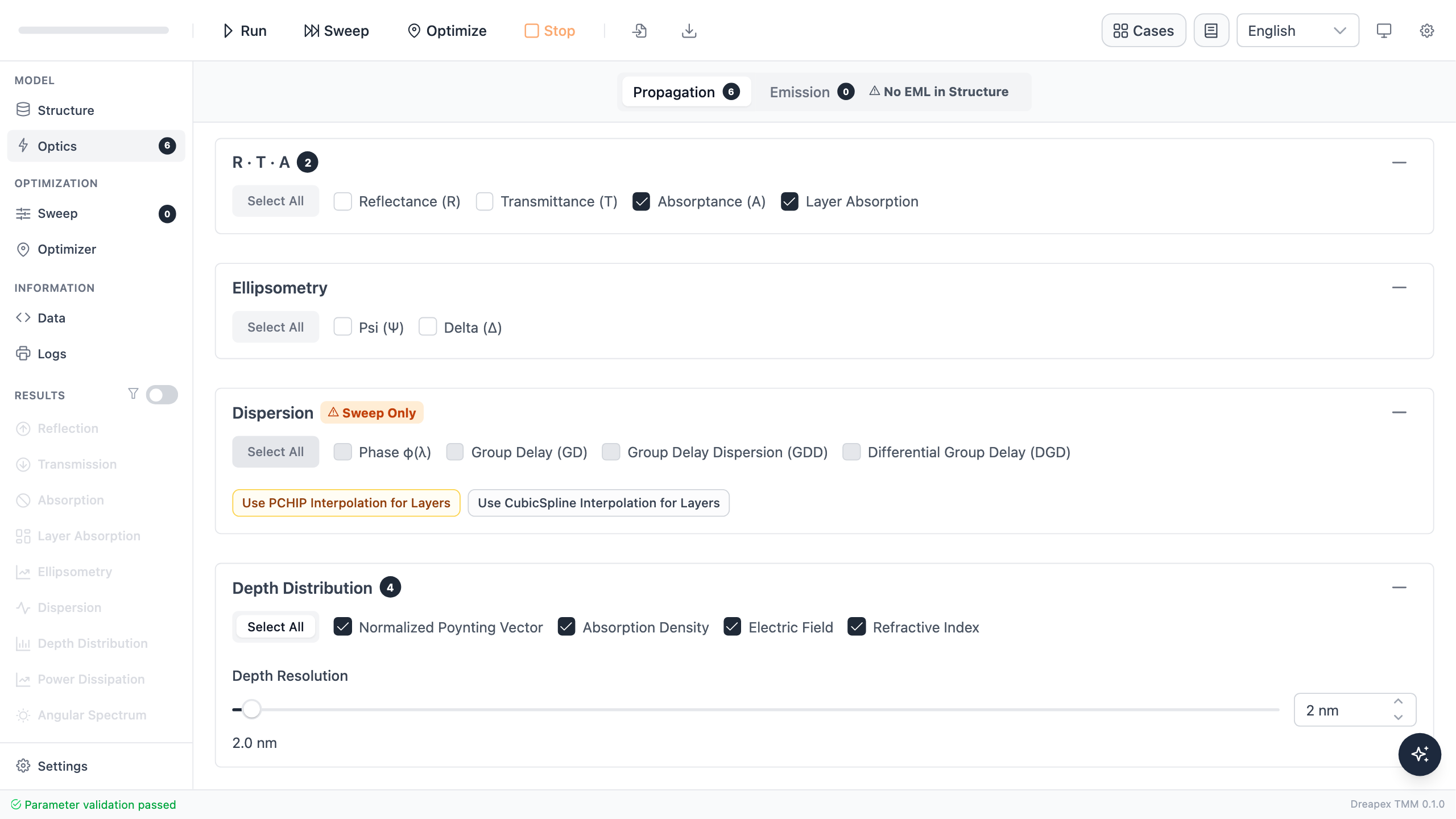

在 Optics 页选择 550 nm、0° 入射和未偏振光，启用 Electric Field、Poynting Vector 与 Absorption Density，深度分辨率设为 2 nm。
使用相同的波长和深度分辨率，才能把两套结构的空间分布放在一起比较。
基线结构中的光传播

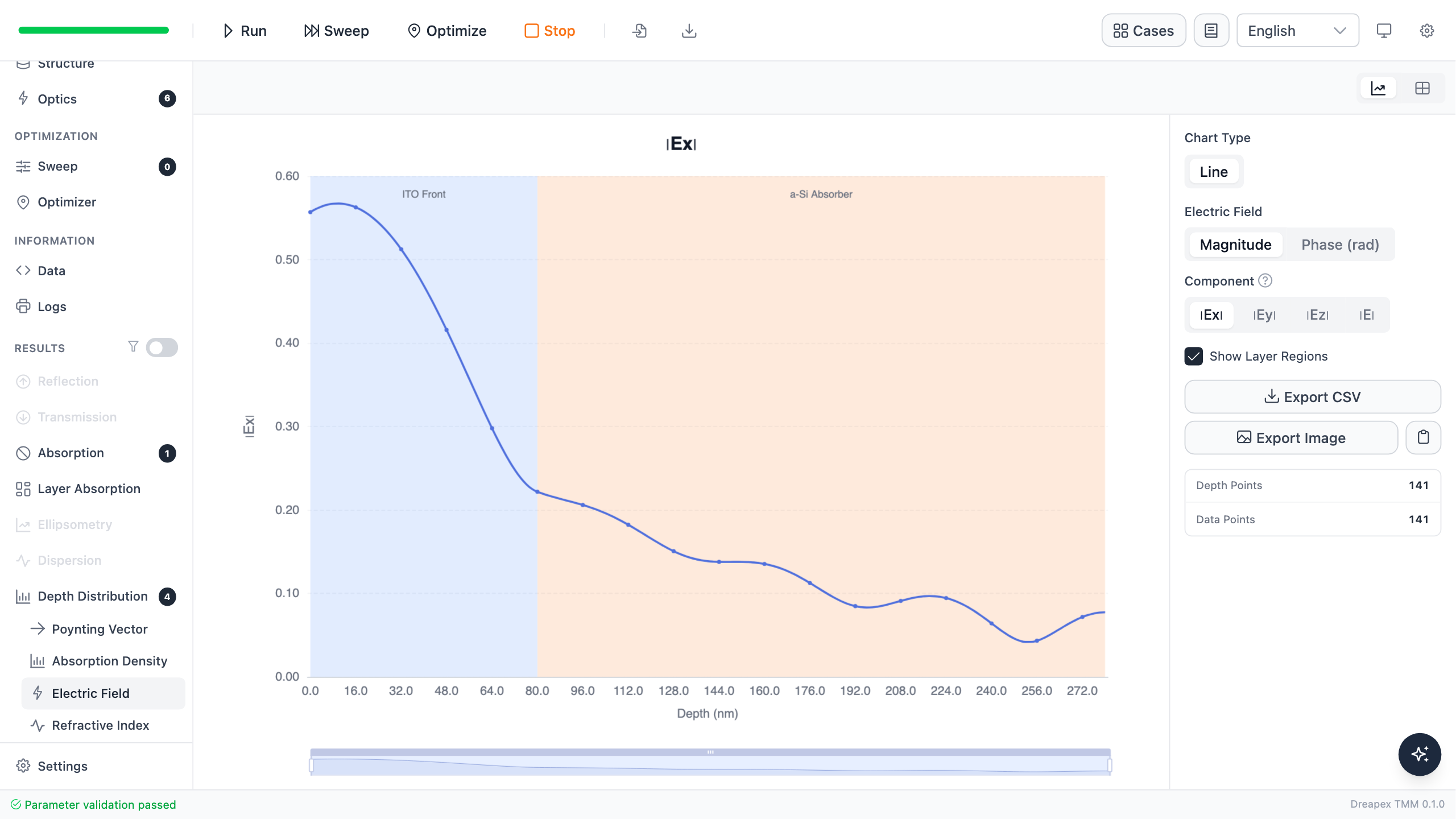

ITO / a-Si 界面附近出现明显场强起伏，a-Si 内的振荡随深度衰减。曲线说明干涉改变了局部场，但还不能单独判断每一处吸收了多少功率。

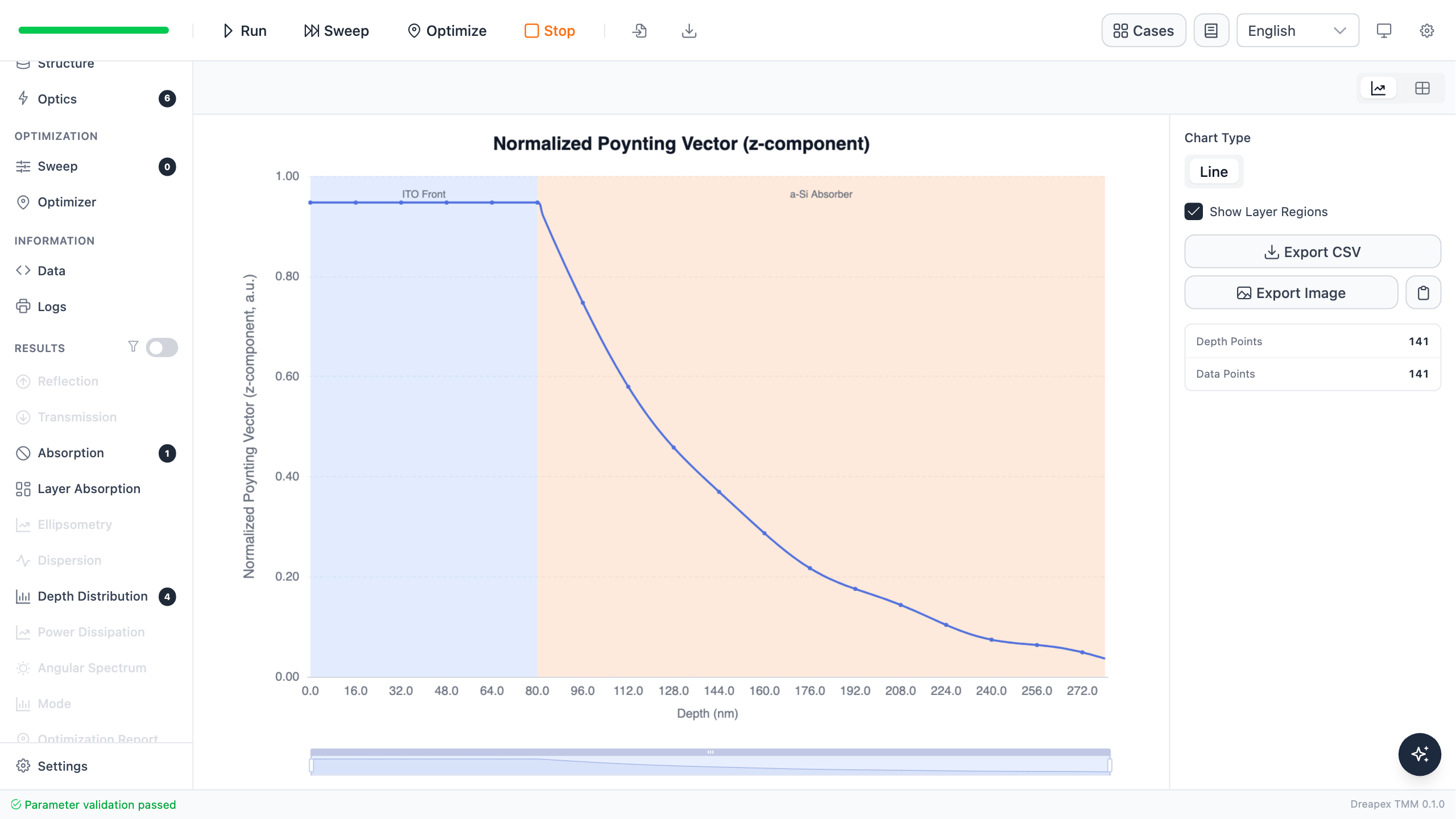

进入 a-Si 前，归一化净能流约为 0.947；穿过 200 nm a-Si 后仍剩约 0.036。曲线在 a-Si 中持续下降，直接显示有源层正在吸收光功率。

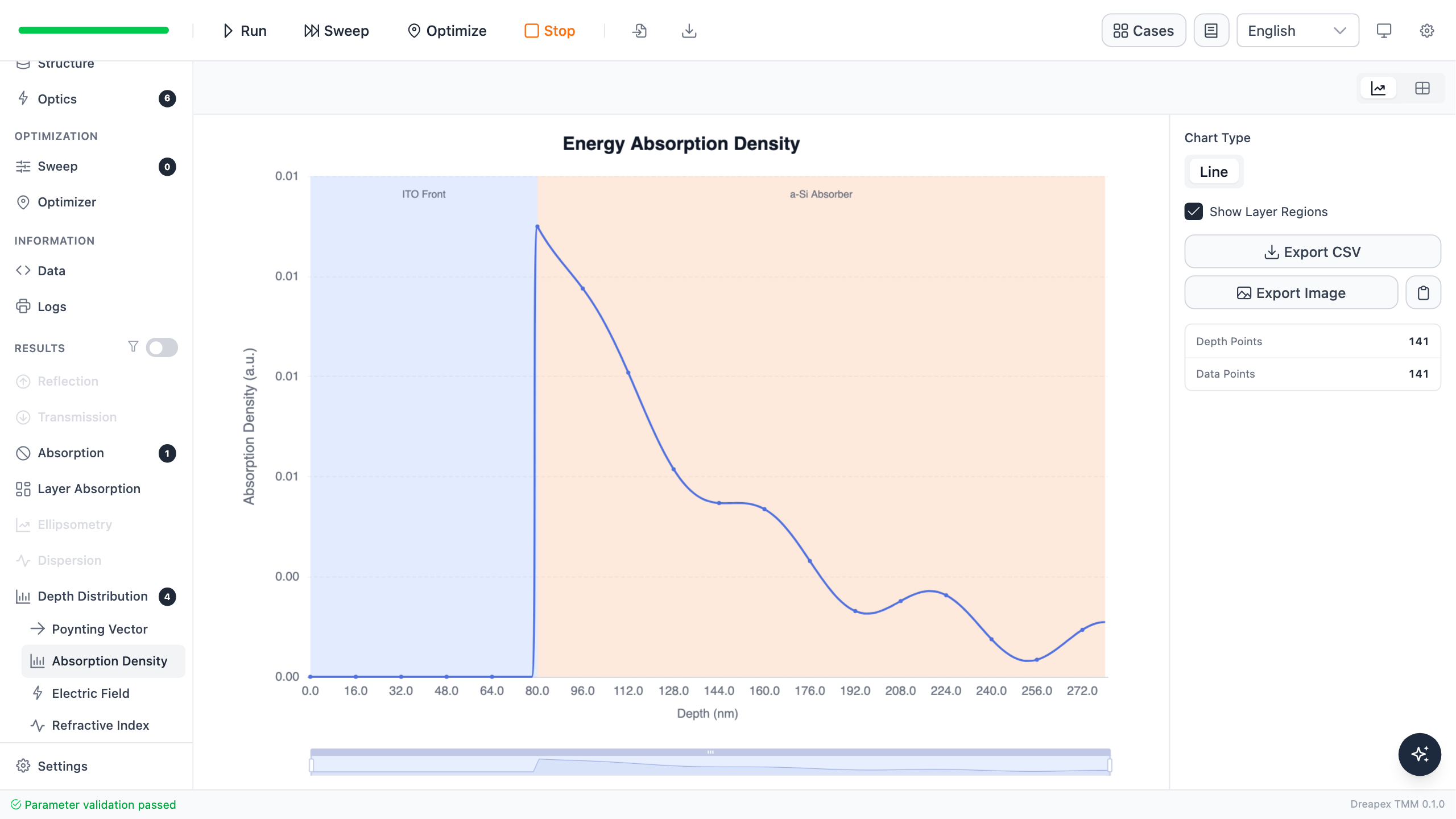

吸收主要集中在 a-Si 前部，峰值约为 0.01349 a.u.。随着光场和能流衰减，后半段的局部吸收逐渐降低。
优化结构把吸收延伸到更深处

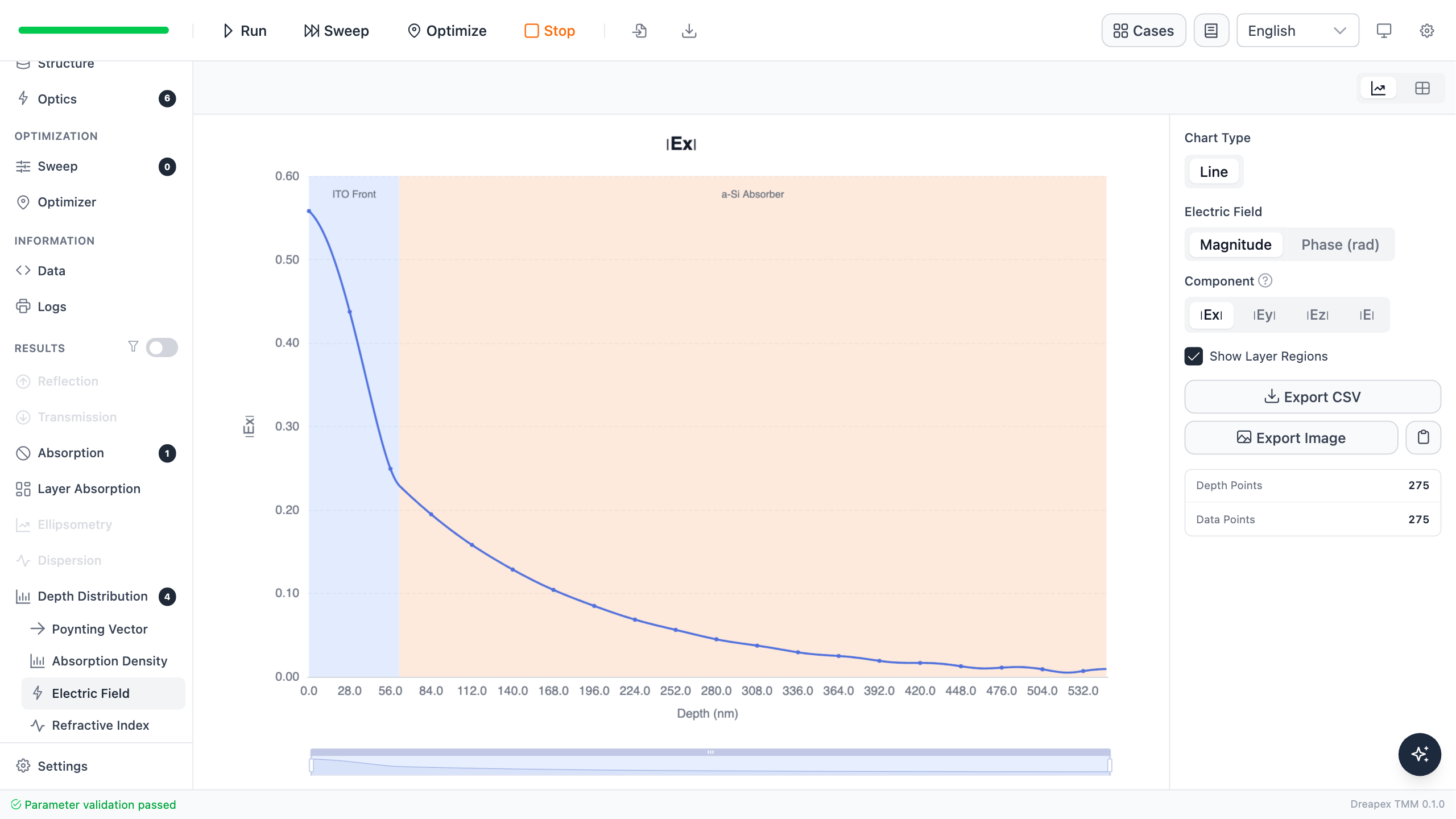

优化后的 a-Si 更厚，电场在有源层中经历更多起伏并持续衰减。厚度变化同时改变了界面相位条件，因此曲线不是把基线结果简单横向拉长。

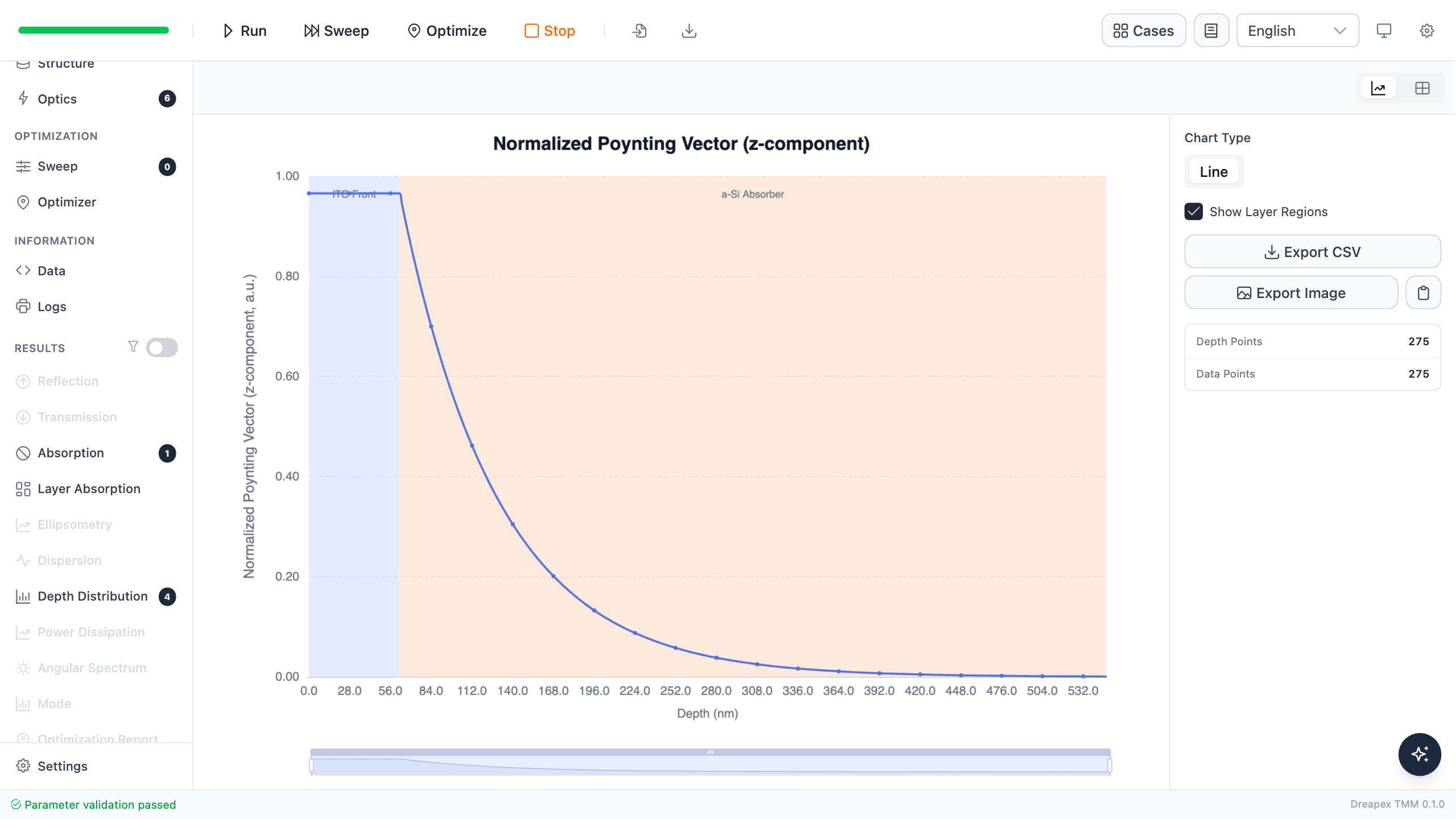

进入 a-Si 前的归一化净能流约为 0.965，到达有源层背面时只剩约 0.00054。相比基线结构，更多能量在到达玻璃前已经被 a-Si 消耗。

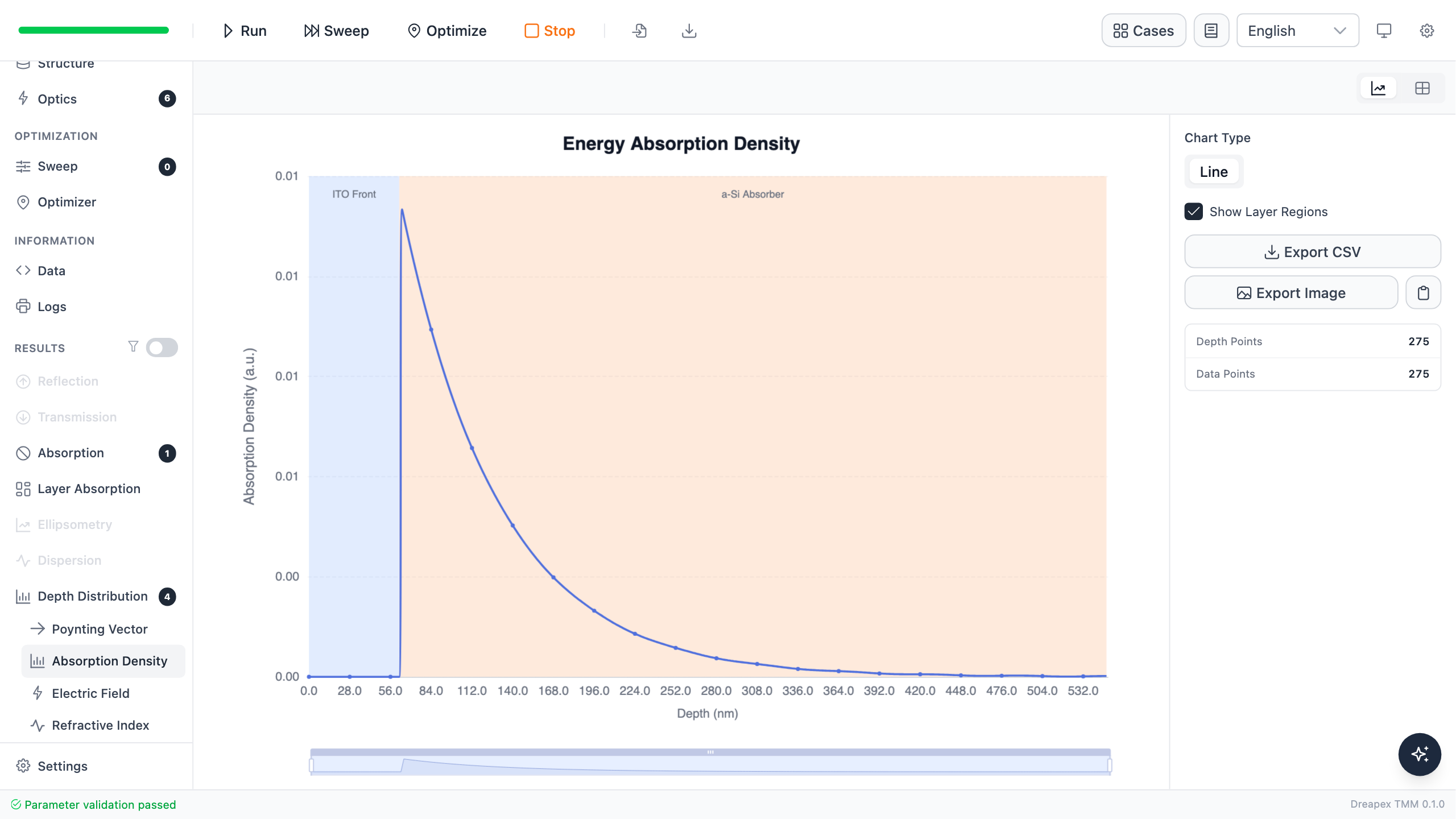

吸收密度峰值约为 0.01400 a.u.，只比基线略高；真正显著的变化是吸收区域从 200 nm 延伸到接近 486 nm。优化增益主要来自更长的有效吸收路径，而不是某个局部峰值突然增大。
用空间证据解释吸收提升
| 550 nm 指标 | 基线 | 优化后 | 解释 |
|---|---|---|---|
| a-Si 厚度 | 200 nm | 485.857 nm | 有效吸收路径延长 |
| 总吸收率 | 91.096% | 96.496% | 更多入射功率在结构内耗散 |
| a-Si 前表面净能流 | 约 0.947 | 约 0.965 | 优化结构把更多能量送入有源层 |
| a-Si 后表面净能流 | 约 0.036 | 约 0.00054 | 穿过有源层后剩余能量接近零 |
| 最大吸收密度 | 约 0.01349 a.u. | 约 0.01400 a.u. | 峰值变化小，吸收区域明显变长 |
R/T/A 告诉我们“吸收增加了多少”，深度分布解释“为什么会增加”。在本例中，ITO 变薄改善了光耦合，a-Si 加厚延长了吸收路径；两者共同降低反射和残余透射，使能流在有源层内更充分地衰减。
这仍然是光学结论。电场增强和光学吸收提高不等于太阳能电池转换效率提高，真实器件还需要考虑载流子复合、迁移与电极损耗。
变化题
保持 ITO 为 62.372 nm，把 a-Si 厚度改为 300 nm。运行 550 nm 深度分布，比较 a-Si 后表面的净能流与最大吸收密度，判断吸收下降主要来自局部场变弱，还是有效吸收路径缩短。
