Ψ 和 Δ 如何辨认薄膜变化：椭偏测量入门

用椭偏参数 Ψ 和 Δ 观察 SiO2 膜厚变化

同一片透明薄膜的反射率变化可能很小，但反射光的偏振状态已经发生明显变化。椭偏测量正是利用这种变化，通过 Ψ 和 Δ 同时读取 p、s 偏振反射的振幅比与相位差。

这篇教程用空气 / SiO₂ / Si 结构建立第一套椭偏模型，再把 SiO₂ 厚度从 50 nm 扫描到 150 nm。读完后，你可以设置椭偏计算、读懂 Ψ/Δ 曲线，并判断哪些波段对膜厚变化更敏感。

Ψ 和 Δ 表示什么

入射光可分解为平行入射面的 p 偏振和垂直入射面的 s 偏振。样品对两种偏振的复振幅反射系数分别为 $r_p$ 和 $r_s$ ，椭偏比定义为

\rho=\frac{r_p}{r_s}=\tan\Psi\,\exp(\mathrm{i}\Delta).

式中， $\rho$ 为复椭偏比， $r_p$ 和 $r_s$ 分别为 p、s 偏振的复振幅反射系数， $\Psi$ 表示两者振幅比， $\Delta$ 表示两者相位差， $\mathrm{i}$ 为虚数单位。Ψ 与 Δ 一起使用，才能完整描述反射后偏振椭圆的变化。

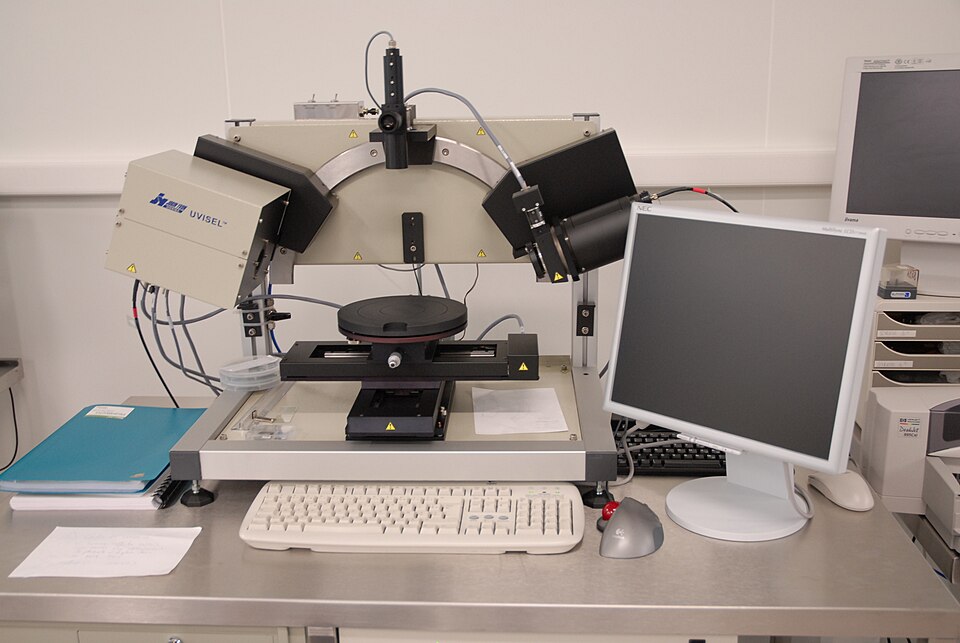

椭偏测量通常在斜入射下进行，因为 p、s 偏振的反射差异更明显。薄膜厚度或折射率改变时，膜内相位厚度随之变化，Ψ 和 Δ 的谱线也会移动或改变形状。

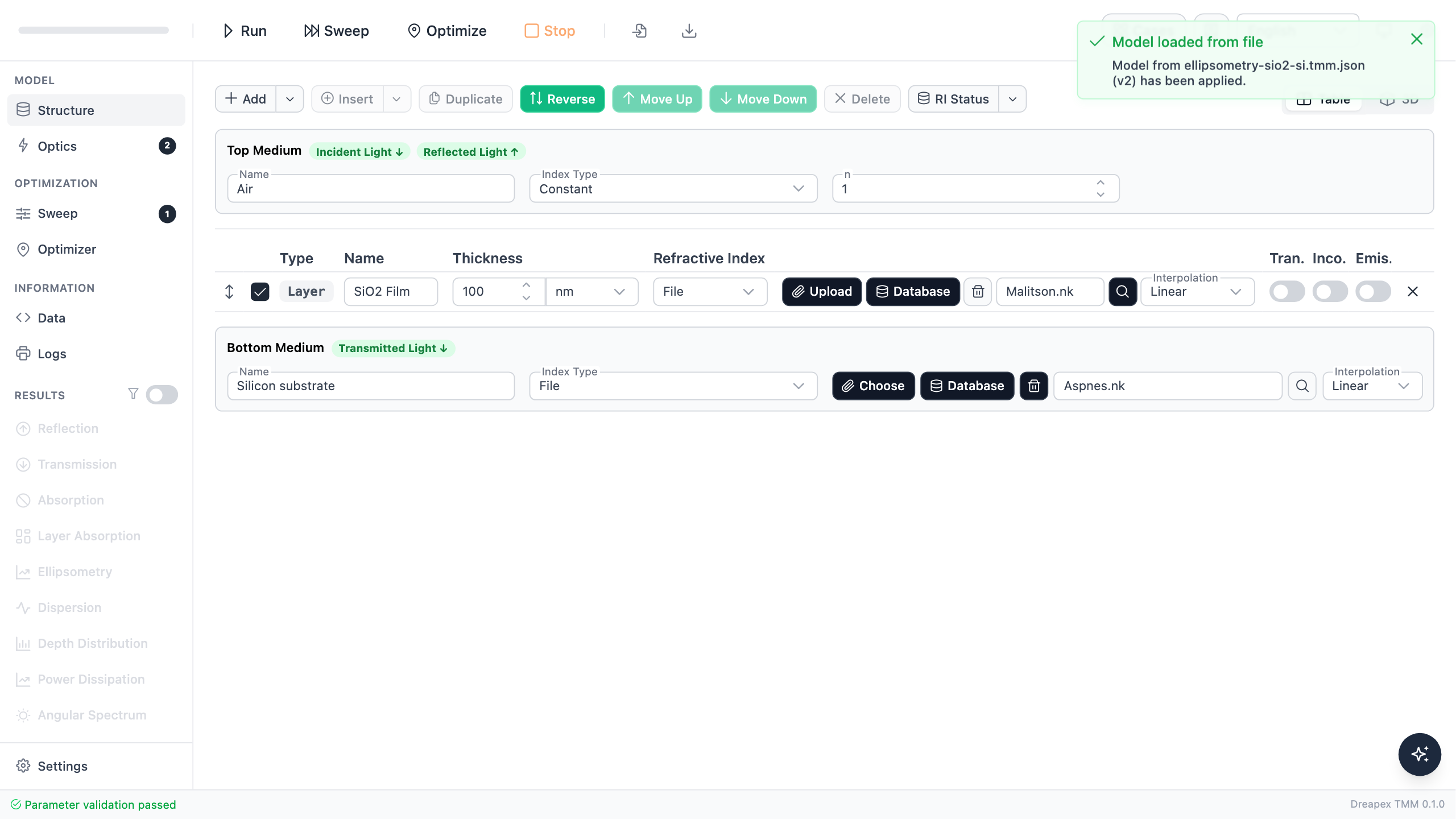

建立空气 / SiO₂ / Si 结构。SiO₂ 使用波长相关光学常数，厚度为 100 nm；硅作为半无限底部介质，不再额外建立一层毫米级相干薄膜。

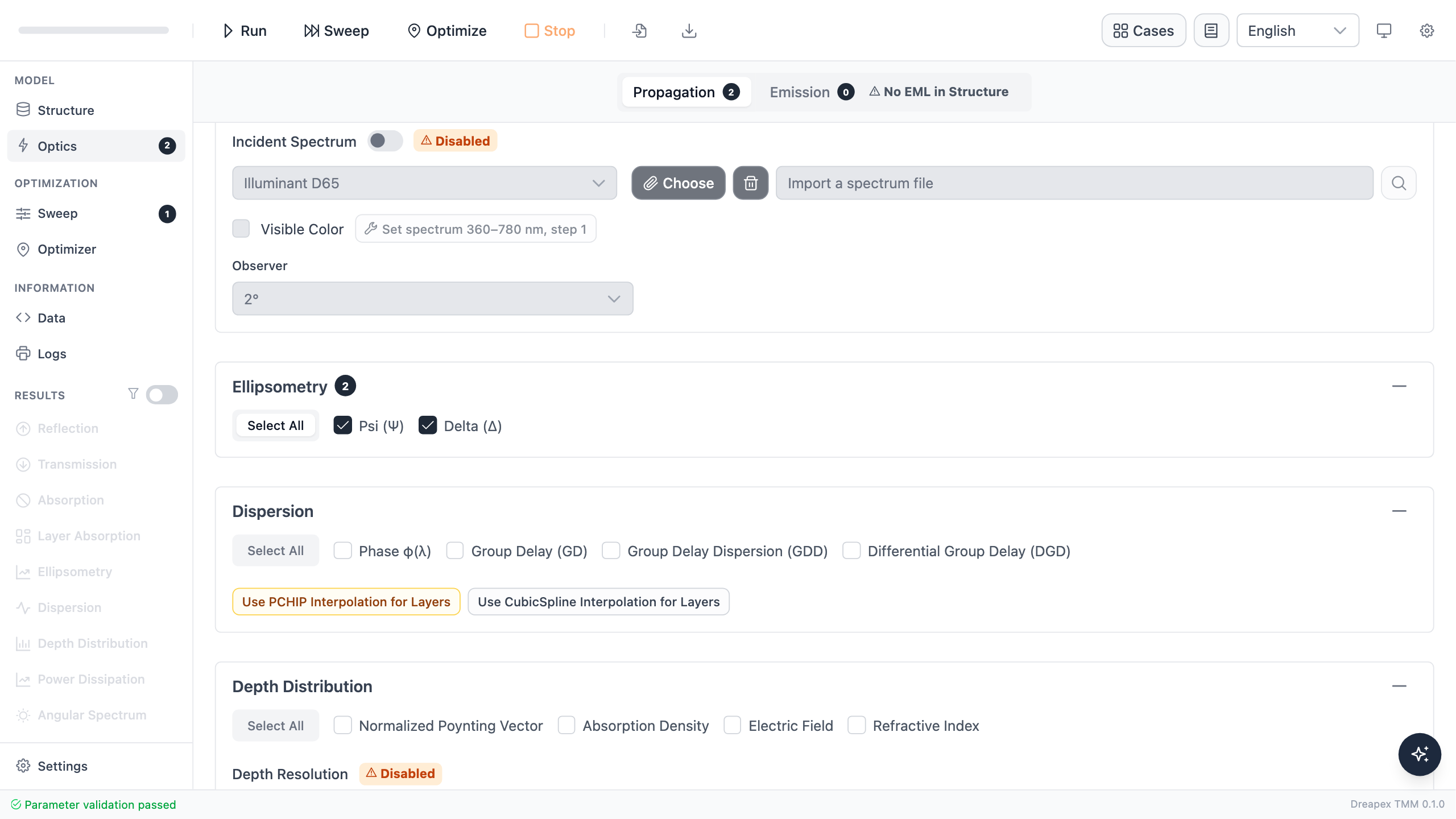

在 Optics 页设置 400–800 nm、2 nm 步长和 70° 入射，启用 Psi 与 Delta。椭偏参数由 p、s 反射系数之比计算，不需要把 pRatio 当作实验偏振器角度来扫描。

运行计算后，先打开 Psi。

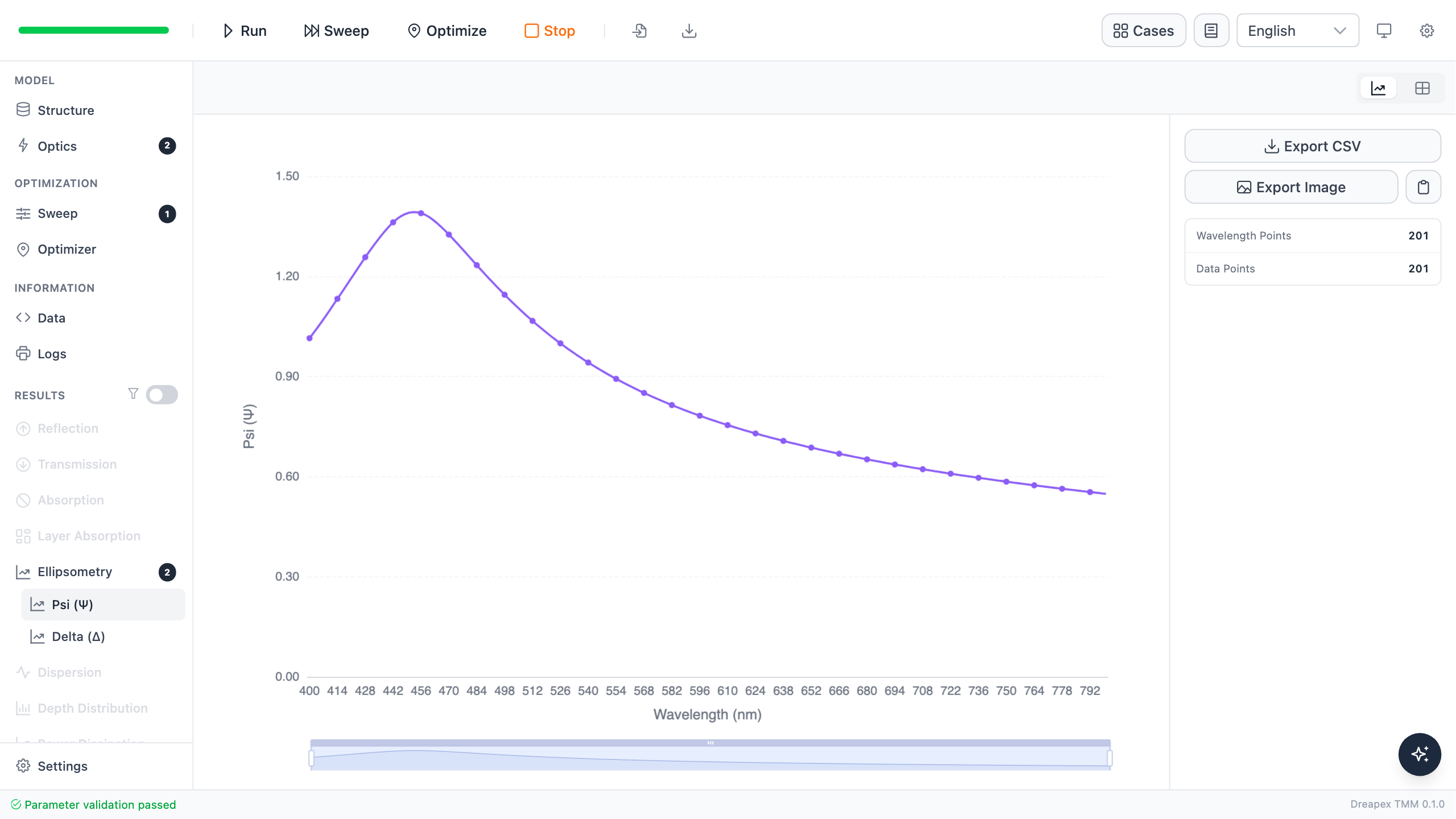

Ψ 表示 p、s 反射振幅比的变化。100 nm 薄膜在 550 nm 处的 Ψ 约为 0.906 rad（51.90°），曲线峰形来自薄膜干涉与硅基底的复折射率共同作用。

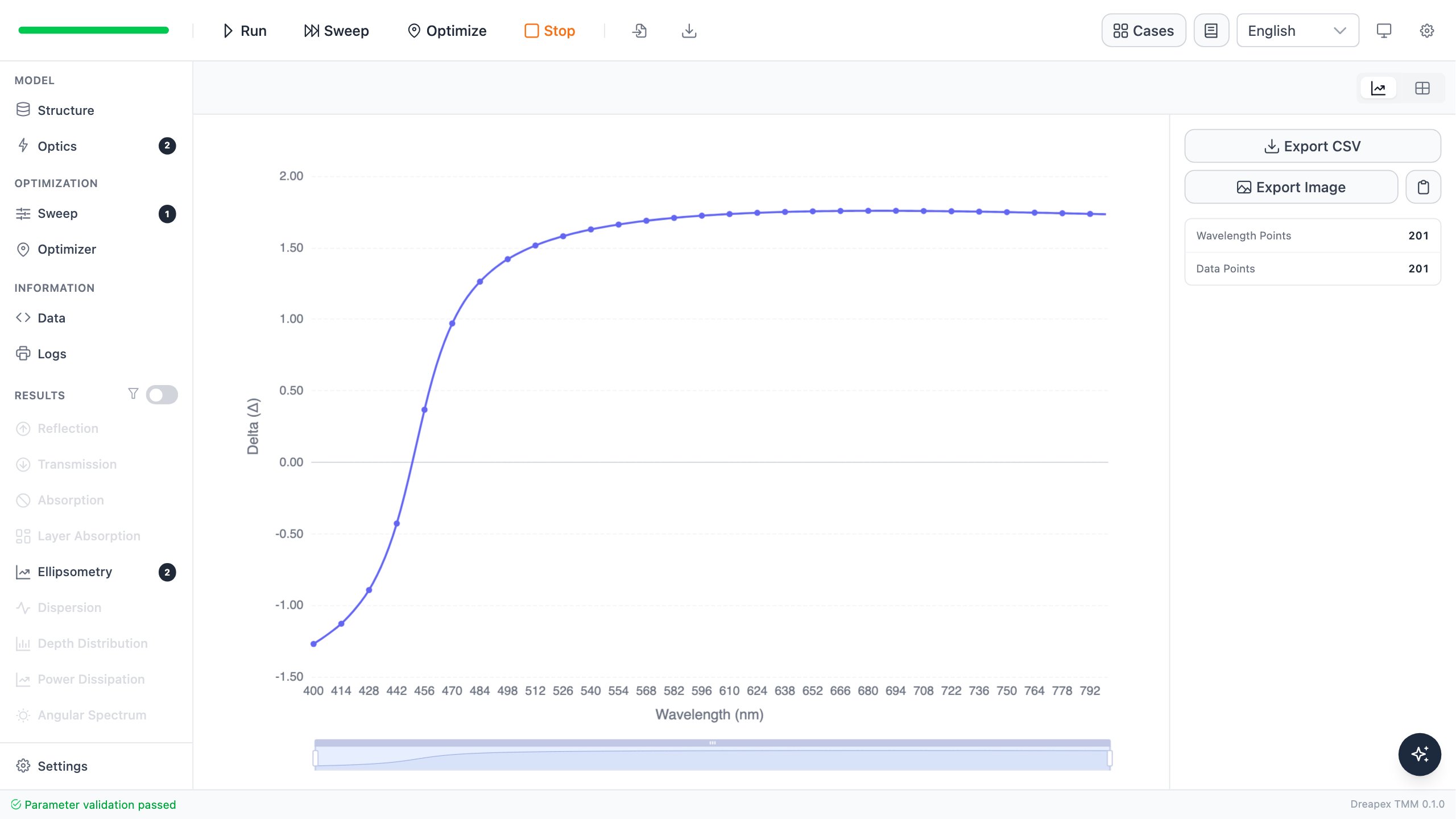

Δ 表示 p、s 反射相位差。550 nm 处的 Δ 约为 1.653 rad（94.70°）。结果页采用主值范围显示相位；曲线跨过范围边界时可能从正值跳到负值，这属于相位包裹，不代表样品响应发生物理突变。

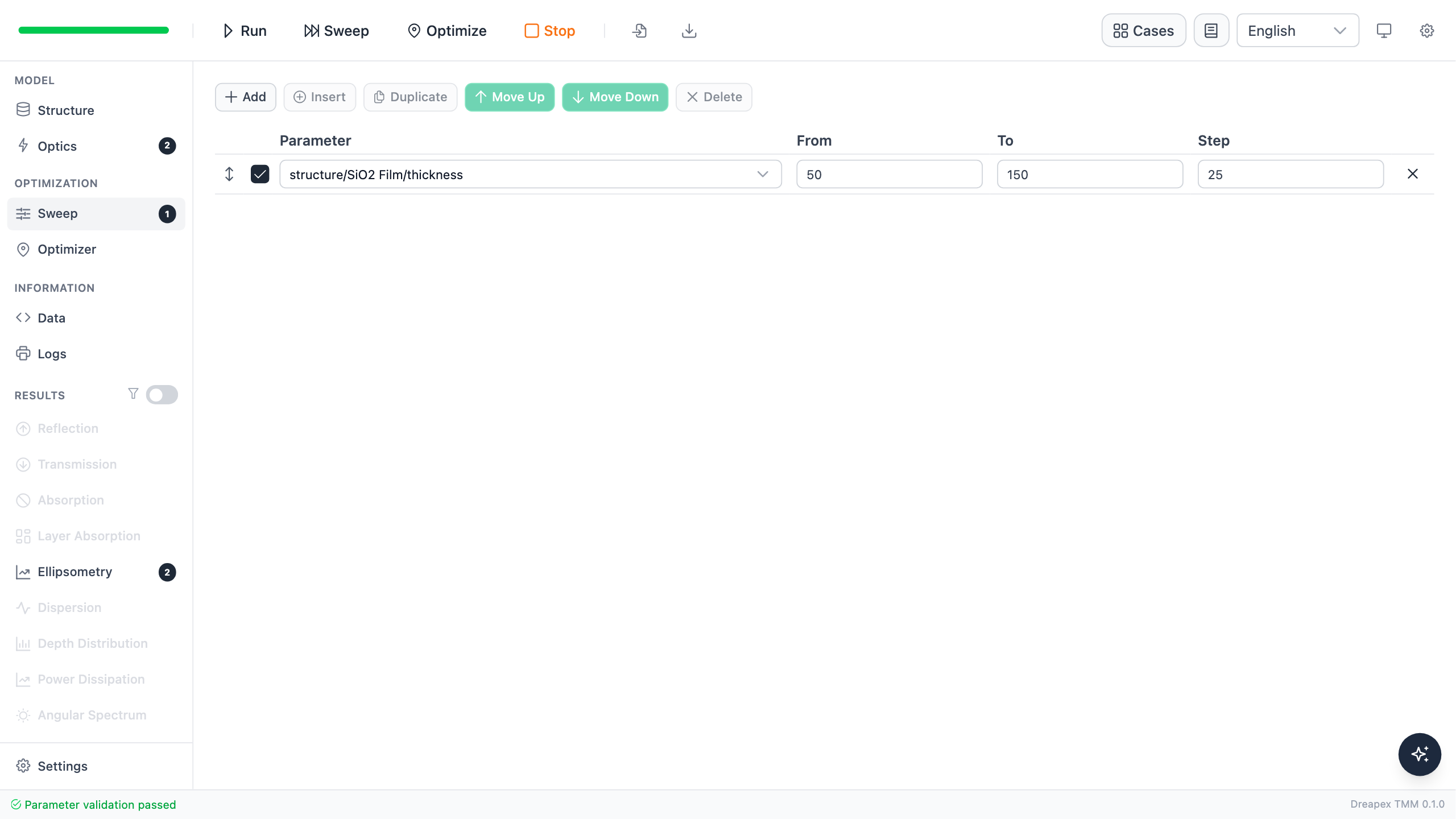

在 Sweep 页加入 SiO2 Film → Thickness，从 50 nm 扫描到 150 nm，步长 25 nm。

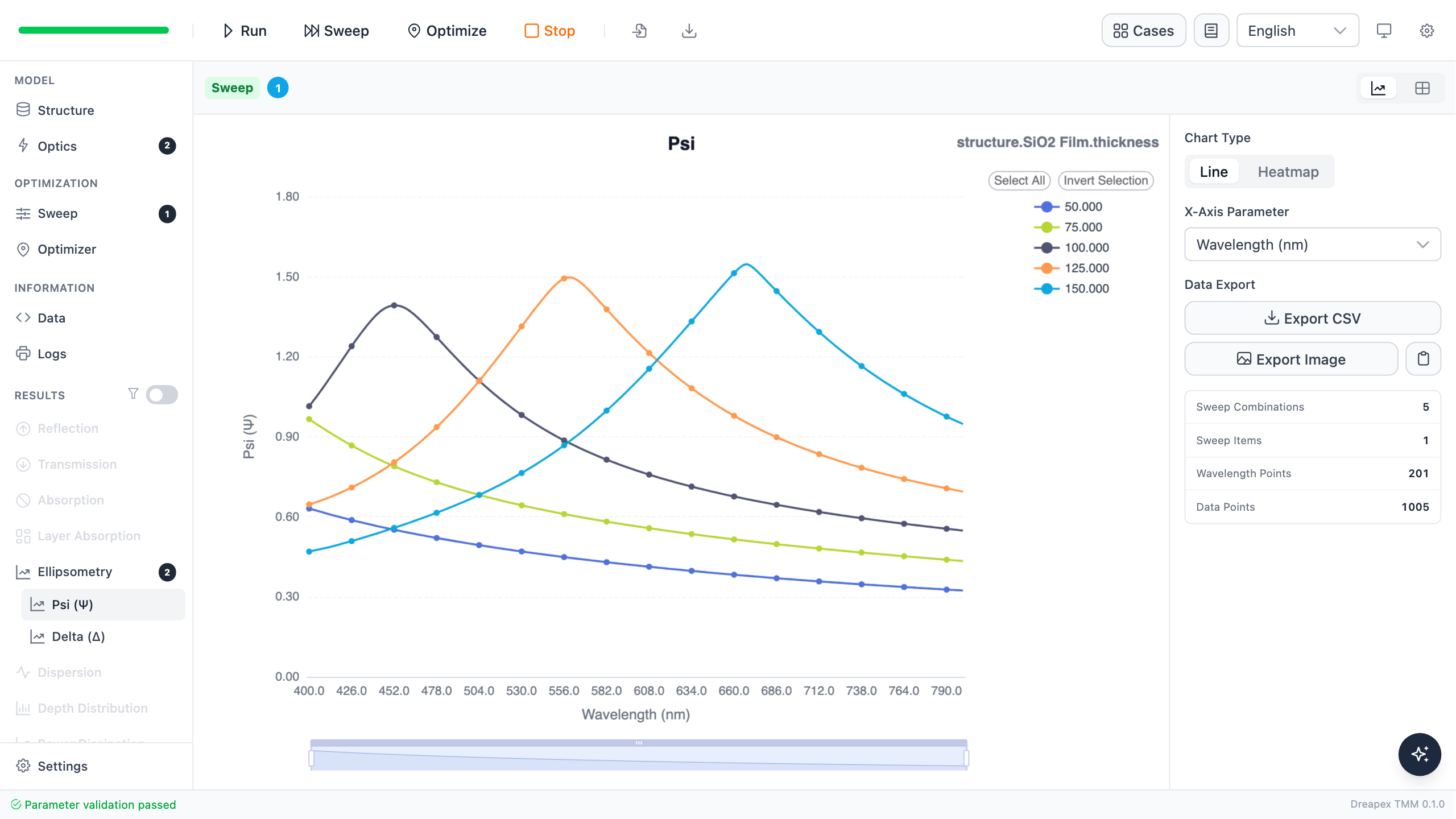

膜厚从 50 nm 增加到 150 nm 时，Ψ 的峰值逐步向长波移动。不同厚度的曲线并不是简单上下平移；峰位和线形都在变化，因此整段光谱比单个波长提供更多膜厚信息。

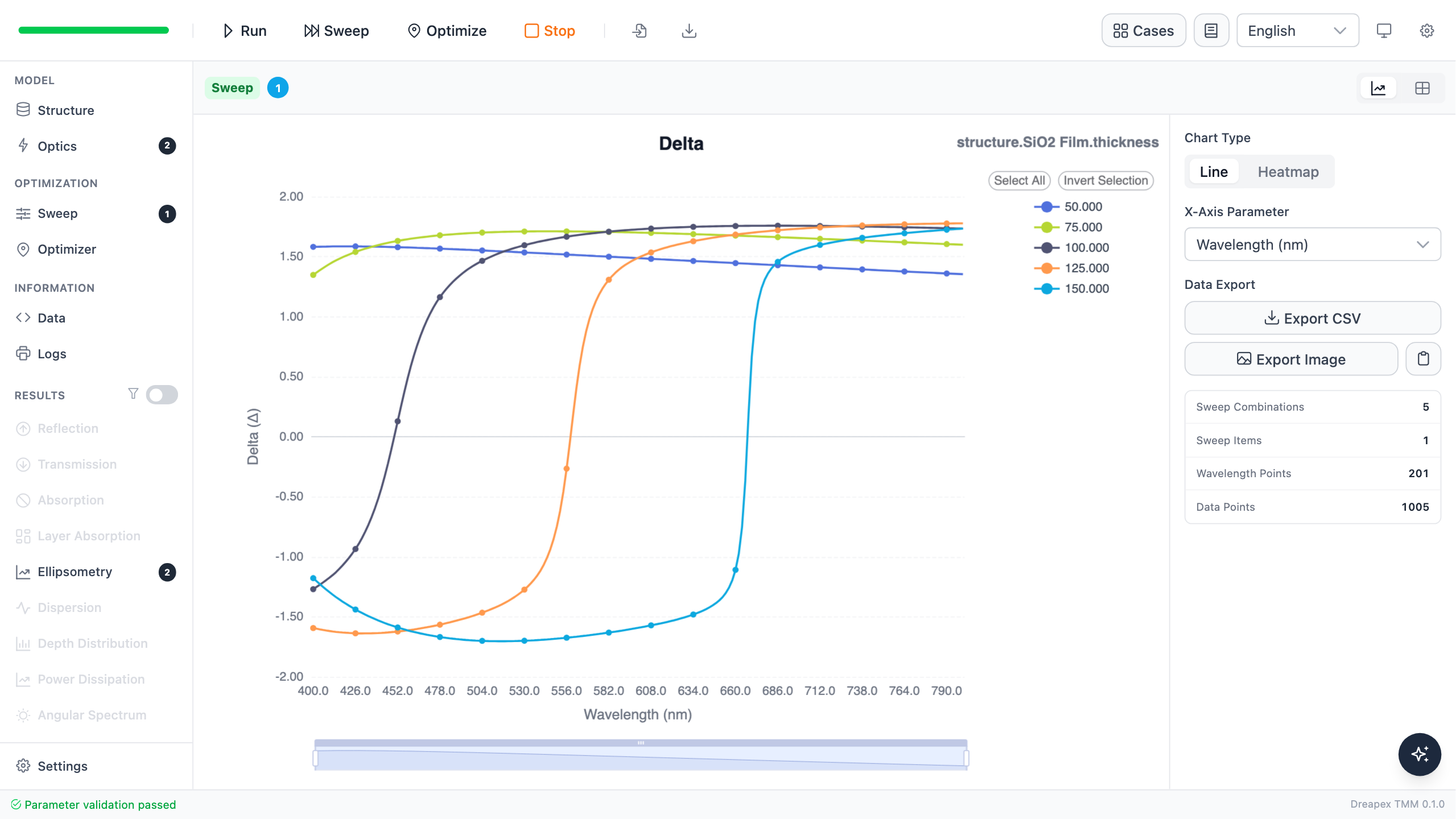

Δ 对膜厚同样敏感，而且相位包裹位置会随厚度移动。比较或拟合曲线时，应使用一致的相位表示方式，不能把 $2\pi$ 等价相位之间的跳变直接当作巨大误差。

550 nm 处的结果可压缩为：

125 nm 与 150 nm 的负 Δ 来自主值范围选择。若将相位展开，它们可分别写成等价的 317.17° 与 263.64°。

这次扫描建立了最基本的椭偏判断：不同膜厚会产生可区分的 Ψ/Δ 光谱。实际测量时，需要把实测曲线与包含材料光学常数、表面层和膜厚变量的模型比较，再以 Ψ 与 Δ 的共同残差判断参数。

只看 Ψ 可能遗漏相位信息，只看 Δ 也可能遇到相位包裹歧义。两条曲线应共同使用，并优先选择对目标参数敏感、同时具有可靠材料数据的波段。本教程完成的是正向灵敏度分析，不是对实测数据的自动反演。

保持 SiO₂ 为 100 nm，把入射角从 60° 扫描到 75°，步长 5°。比较 550 nm 附近 Ψ 和 Δ 的变化，判断 70° 是否比 60° 更容易区分 75 nm 与 100 nm 薄膜。
